Высокоточный SMT PCB AOI, автоматизированная оптическая инспекционная машина PCB

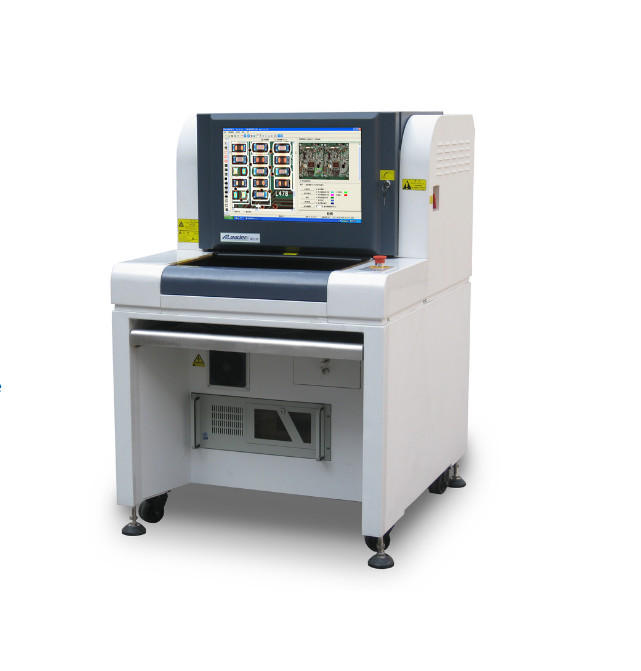

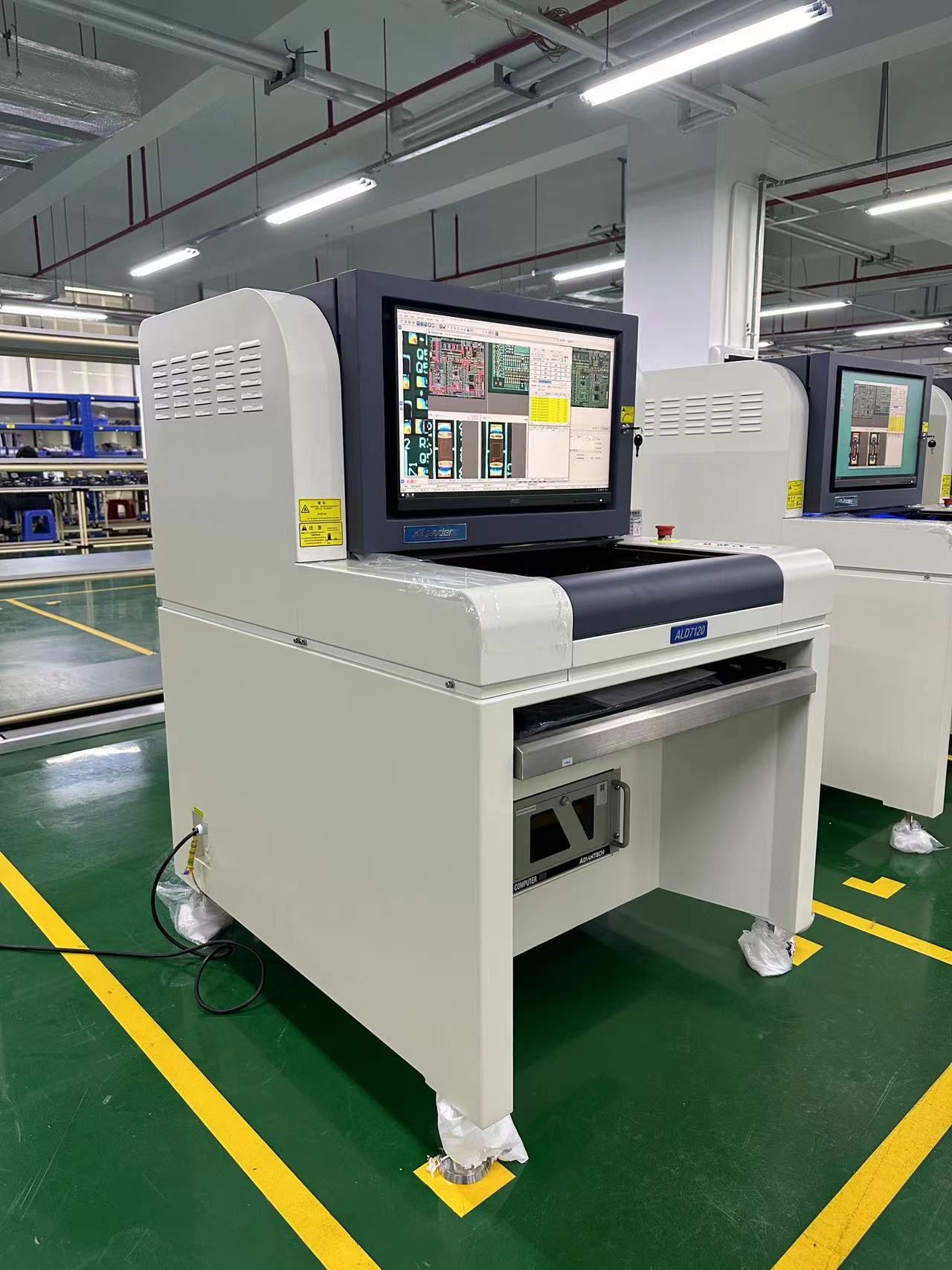

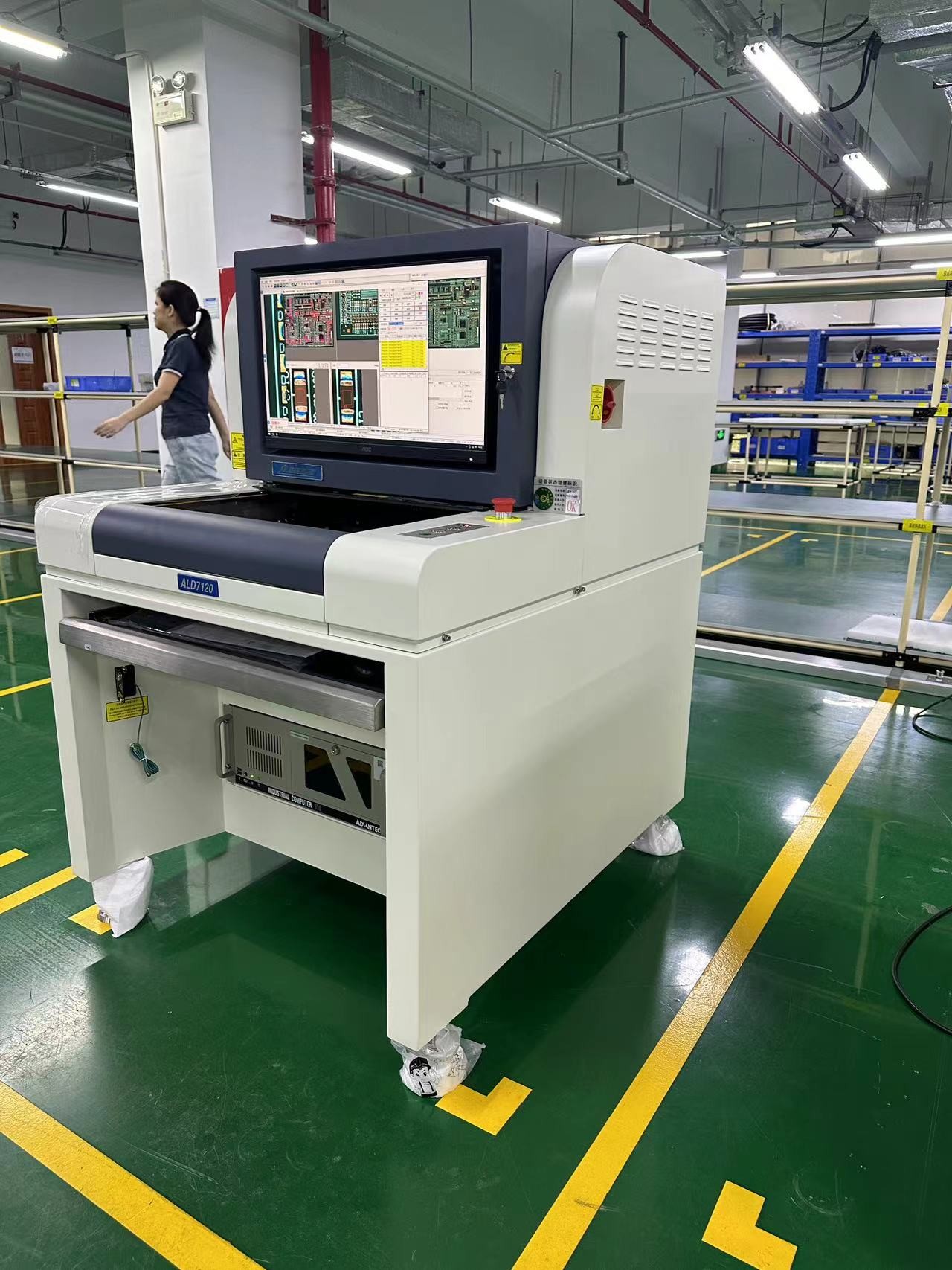

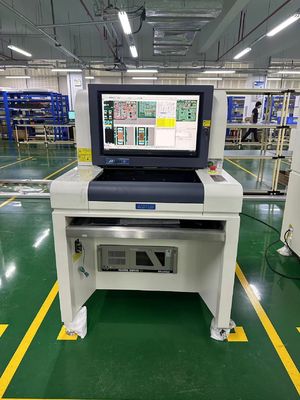

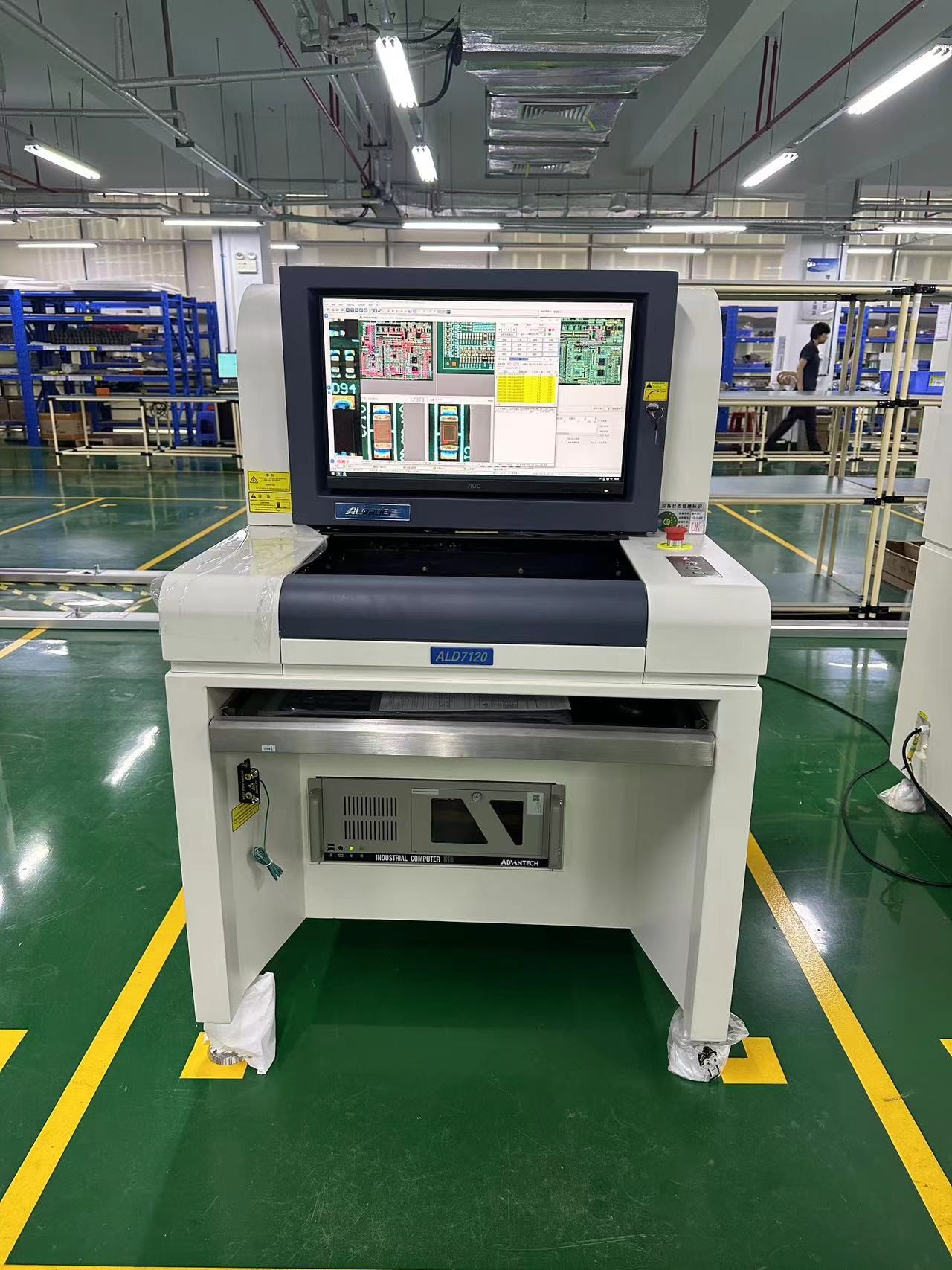

ALeader ALD7120 2D Offline AOI система специально разработана для малых и средних магазинов SMT.
Благодаря небольшому объему и тихой работе, ALD7120 может использоваться как в производстве, так и в лабораторной среде.
Система использует новейшую технологию i3D и оснащена высокоскоростной камерой и многонаправленным
модуль освещения.
Стандартная конфигурация включает программное обеспечение SPC и Repair, установленное на системе.
ALD7120 может быть использован для проверки ПХБ после повторного потока, после волны, компонентов на клеевых материалах и многого другого.
| Функциональные спецификации | ALD7120 | ALD7130 | ALD7150 | |||
|
Испытательная доска |
После повторного потока |
|||||
| Метод испытания |
Многие ведущие международные алгоритмы, такие как TOC, гистограммы, совпадение, короткие, другие, CREST, алгоритмы PIN, параметры автоматического набора в соответствии с различными точками испытания. |
|||||
|
Камера |
Высокоскоростная интеллектуальная цифровая промышленная камера |
|||||
|
Разрешение / диапазон / скорость |
(Стандартный): ((Возможность): (Возможно): |
15 мкм/пиксель 10 мкм/пиксель 8 мкм/пиксель |
ПОВ:360,00 мм х 30,72 мм:240,00 мм х 20,48 мм ПОВ:19.20 мм х 16.38 мм |
(Скорость) <200 мс/FOV(Скорость) <200 мс/FOV (Скорость) < 200 мс/FOV |
||
|
Свет |
Сверх яркий RRGB коаксиальный кольцевой башни светодиодный свет (цветный свет) |
|||||
|
Режим программы |
Ручное программирование, автоматическая рамка, ввод CAD автоматически соответствуют библиотеке компонентов |
|||||
|
Дистанционное управление |
Дистанционное управление через TCP/IP. Проверка, запуск или остановка машины, или изменение процедур в любое время. |
|||||
| Инспекция |
Плохой внешний вид, например, неправильное выравнивание, недостаточное, короткое, отсутствующее, искаженное, рекламный щит, установка на стороне, перевернутый, неправильная часть, поврежденная, полярность, псевдополая, отсутствующая пайка, чрезмерный клей, пустота пайки, пин, покрывающий пайку |
|||||
|
Особые особенности |
Некоторые программы работают одновременно (поддержка программы автоматической смены) |
|||||
|
СКП и контроль программы |
Статистика и анализ всех данных испытаний, проверка производства и анализ качества в любом месте, можно выводить файл Excel, Txt |
|||||
|
Система штрих-кодов |
Камера может читать и передавать штрих-код автоматически ((одномерный или двумерный),Функция Multi-Mark (включая Bad Mark) |
|||||
|
Режим сервера |
Административные данные от многих AOI через сервер центра |
|||||
|
Операционная система |
Windows 10 | |||||
|
Дисплей/выход |
ЖК |
|||||
| Спецификации системы | ||||||
|
Размер ПКБ |
50х50 мм (минус) ≈ 430х330 мм (макс) | 50х50 мм (минус) ≈620х460 мм (макс) | 50×50 мм (минус) 870×650 мм (макс) | |||
|
Толщина ПКБ |
0от 3 до 5 мм | |||||
|
Пропускная способность системы зажима |
В верхней части:3.5 мм Нижняя:3.5 мм | |||||
|
Вес ПХБ |
3 кг | |||||
|
Толерантность к ПКБ |
< 5 мм или 2% диагональной длины ПКБ |
|||||
|
Высота ПКБ |
Верхняя сторона: 30 мм Нижняя сторона: 80 мм | Верхняя сторона: 30 мм Нижняя сторона: 120 мм |
Сверху: 30 мм. Нижняя сторона: 120 мм |
|||
|
Конвейер |
Автоматический зажим, Автоматическая компенсация для предотвращения искажения |
|||||
|
Высота конвейера |
от 850 до 920 мм | |||||
|
Направление конвейера |
Левый→ правый или правый→левый |
|||||
|
X/Y Водитель |
Винтовой и сервоуправляющий, фиксированный на ПКБ, камера в XY, одобренная CTQ |
|||||
|
Силовое питание |
AC230V 50/60 Hz менее 0,5 КВА |
|||||
|
Сжатый воздух |
Сжатый воздух не используется |
|||||
|
Вес |
Около 290 кг. |
Около 400 кг. |
Около 550 кг. |
|||
|
Размер |
870 × 1070 × 1310 мм (L × W × H) | 1090×1360×1390 мм (L×W×H) | 1340 × 1750 × 1615 мм (L × W × H) | |||
|
Влажность |
10°35°C 35°80% RH (без росы) |
|||||
|
Сертификат |
Согласно стандарту CE |
|||||
Информация о компании
Shenzhen Honreal Technology Co., Ltd является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработке, производстве, продажах оборудования SMT..Регистрированный капитал компании составляет 5 миллионов. С момента основания компании, Honreal упорно развивает технологии как ядро, качество как свое выживание,независимые исследования и разработкиПосле непрерывных усилий она имеет ряд патентов на высокотехнологичные изобретения.
Частые вопросы
Вопрос: Как вы можете гарантировать качество продаж?
О: Мы гарантируем, что каждый набор машин проходит строгие испытания, прежде чем они будут доставлены вам, чтобы обеспечить отличную производительность всех продуктов.
Вопрос: Как проходит обучение?
A: После покупки наших машин, ваши инженеры могут пойти в нашу компанию или это так просто работать
Устройство в соответствии с учебным видео и руководством пользователя, руководство пользователя будет поставляться вместе с машиной.
Вопрос: Я хотел бы спросить вас, можно ли иметь мой логотип на продукте.
Мы надеемся, что вы знаете, что наша компания прекрасно поддерживает персонализированный сервис логотипов, мы делаем это. Кроме того, это совершенно бесплатно, так что просто скажите нам ваши требования.
В: Трудно ли пользоваться этими машинами?
Ответ: Нет, совсем не трудно. Для наших предыдущих клиентов максимум 2 дня достаточно, чтобы научиться управлять машинами.
