Автоматическая машина для проверки SMT AOI с цветной камерой CCD с 22 дюймовым светодиодным дисплеем
  • name
  • name
  • name
  • name

Автоматическая машина для проверки SMT AOI с цветной камерой CCD с 22 дюймовым светодиодным дисплеем

MOQ: 1 комплект
цена: USD 13000-16000 Per Set
standard packaging: WoodenCase
Delivery period: дни 15work
payment method: L/C, T/T, Western Union
Supply Capacity: 100sets/month
Детальная информация
Product Description
Детальная информация
Место происхождения
Китай
Фирменное наименование
HONREAL
Сертификация
CE ISO
Номер модели
H910
Камера:
Разрешение цветной камеры CCD
Источник света:
Кольцевая структура светового источника RGB LED
Размер ПКБ:
450 мм х 350 мм
Минимальные части:
0201 чип и 0,3 мм.
Скорость движения:
830 мм/сек (MAX)
Дисплей:
22" светодиодный дисплей
Выделить:

Машина для проверки AOI вне линии

,

Дисплей с контрольной машиной AOI длиной 22"

,

Камера CCD с помощью машины

Product Description

22 "LED дисплей вне сети SMT Aoi Machine с цветной камерой CCD

AOI может использоваться в следующих местах на линиях SMT: после наклеивания, перед обратным потоком, после обратного потока или волновых зонах.

Многоалгоритмы и методы:

  • Новая конструкция и строгая охрана;
  • Простой режим программирования и отладки, легкий в эксплуатации;
  • Автоматическая идентификация ПКБ, и автоматическая идентификация, если доска помещена на 180° обратной стороне;
  • Одновременный осмотр для нескольких досок и смещение осмотра двух сторон доски (компонентов верхнего и нижнего слоев) повышает эффективность осмотра;
  • Система идентификации штрих-кодов умной камеры (камера может идентифицировать одномерный штрих-код и штрих-код матрицы данных);
  • Профессиональная система анализа SPC, мониторинг и анализ качества продукции в режиме реального времени;
  • Многочисленная система мониторинга машин, может хорошо знать состояние всех производственных линий;
  • Удаленное программирование и отладка делают программное обеспечение более простым и удобным.


Конфигурация параметров:

Категория Проект Спецификации
Система визуальной идентификации
Проверка Использование нескольких алгоритмов синтетически, таких как Widm, технология контрастности цвета изображения, технология извлечения цвета, сходство, технология обработки двух значений, Ocr / Ocv и так далее.
Камера 5 миллионов Цветная Ccd камера: 10um/15um/18um/20um/25um

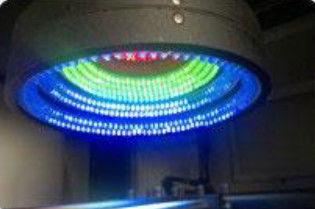

Источник света Кольцеобразный трехмерный многоканальный цветный свет, выберите RGB / RGBW / RGBR / RWBR в зависимости от применения
Скорость обработки изображения 0201 компоненты < 10 мс
Время на изображение < 170 мс
Содержание испытаний Недостатки при наклеивании Неправильное выравнивание, переполнение, недостаточное, открытое наклеивание, пятно
Дефекты компонентов Отсутствие, неправильное выравнивание, искажение, надгробный камень, рекламный щит, перегруженный, перевернутая полярность, неправильный, поврежденный
Дефекты сварки Переполненность, недостаточность, короткая сварка, пятно
Антистатические меры Противостатическая электростанция, антистатический венок
Система механизма
Размер ПКБ 20 мм × 20 мм до 450 мм x 350 мм (может сделать больший размер в соответствии с требованиями клиентов)
Толщина ПКБ 00,3 мм ~ 5,0 мм
Толерантность PCB Warp < 5 мм
Разрешение компонента Верх <35 мм, ниж <75 мм
Минимальные пространственные части 0201 чип и 0,3 мм

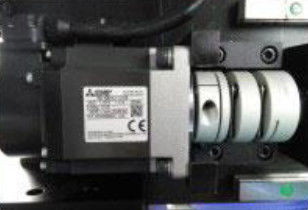

Платформа X,Y Водитель Сервер переменного тока
Точное местонахождение < 8мм
Скорость движения 830 мм/сек (MAX)
Программная система
Операционная система Microsoft Windows XP Professional
Контроль и распознавание характеристики Widm, Study Ok Template, автоматически устанавливать изображения шаблона, идентифицировать данные и ошибки Численное значение
операция Графическое программирование, возьмите вместе с библиотекой чипов и получите обзорную рамку в соответствии с формой чипа, расположением, регулировкой микронов и легкой программированием
Маркировка Маркировка числа Можно выбрать 2 знака
Осознание скорости 00,5 с/ч.
Система управления
Компьютер-хост Процессор:Intel Dual-Core, память:4g, жесткий диск:500GB
Дисплей 22" светодиодный дисплей
Другие параметры
Размер машины ((L*W*H) L1120 мм × 900 мм × 1400 мм
Вес Около 480 кг
Сила AC220v, 10%, однофазная 5a 50/60hz, расход электроэнергии 600w

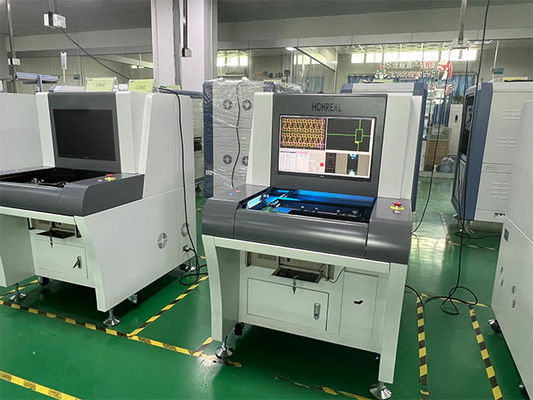

Фотошоу
Автоматическая машина для проверки SMT AOI с цветной камерой CCD с 22 дюймовым светодиодным дисплеем 0
Автоматическая машина для проверки SMT AOI с цветной камерой CCD с 22 дюймовым светодиодным дисплеем 1

Информация о компании

Shenzhen Honreal Technology Co., Ltd. признана национальным высокотехнологичным предприятием, специализирующимся на исследованиях, разработке, производстве и продаже оборудования SMT.Он предоставляет услуги ведущим электронным компаниям по всему миру.Компания имеет зарегистрированный капитал в 5 миллионов долларов.считая качество жизненно важным для его существованияВ результате своих непрерывных усилий компания получила несколько патентов на высокотехнологичные изобретения.

Автоматическая машина для проверки SMT AOI с цветной камерой CCD с 22 дюймовым светодиодным дисплеем 2

Сертификация

Автоматическая машина для проверки SMT AOI с цветной камерой CCD с 22 дюймовым светодиодным дисплеем 3
