Автоматизированное оборудование для оптической инспекции, AOI PCB Machine For Industrial

минимальный заказ:	1
Цена:	Подлежит обсуждению
Стандартная упаковка:	Упаковка деревянной коробки экспорта
Срок доставки:	5-7 дней
Способ оплаты:	T/T, Western Union,
Емкость поставок:	100 комплектов в месяц

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

Honreal

Сертификация

Номер модели

Название продукта:

Машина осмотра AOI

Приложение:

Проверка ПХБ

Размер печатной платы:

20 × 20 мм до 450 × 350 мм

Размер машины (L*W*H):

L1120 мм × 900 мм × 1400 мм

Власть:

AC220v, 10%, однофазная 5a 50/60hz, расход энергии 600w

Масса:

Около 480 кг

Выделить:

Автоматизированное оптическое оборудование для внелинейной инспекции

Автоматизированное оптическое оборудование для проверки ПКБ

Промышленная AOI PCB машина

Описание продукта

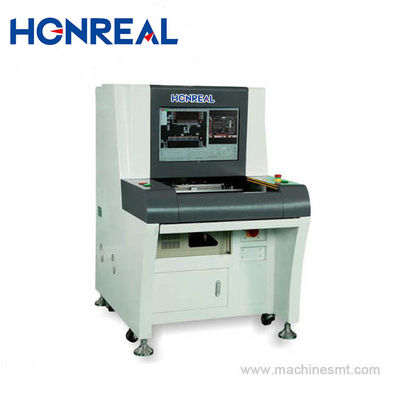

H910 Автоматизированная машина для оптической инспекции ПКБ

AOI может использоваться в следующих местах в линиях SMT: после наклеивания, перед обратным потоком, после обратного потока или волновых зонах.

Преимущество функции:

1Он подходит для высококачественной полностью автоматической производственной линии SMT и обнаружения AOI в режиме реального времени.
2Более эффективная автоматизация, отсутствие ручного выпуска, стандартные сигналы NG или OK;
3Более провинциальный, один человек контролирует несколько оборудований AOI обнаружения;
4. Он может идентифицировать одномерный код и чтение и запрос QR-кода, а также реализовать рабочую станцию технического обслуживания.
5. Стабильная способность обнаружения 0201, опциональная функция обнаружения 01005;
6Перед печью, после печи и других позиций, одна многоцелевая машина.

Конфигурация параметров:

Категория

Проект

Спецификации

Система визуальной идентификации

Проверка	Использование нескольких алгоритмов синтетически, таких как Widm, технология контрастности цвета изображения, технология извлечения цвета, сходство, технология обработки двух значений, Ocr / Ocv и так далее.
Камера	5 миллионов Цветная Ccd камера: 10um/15um/18um/20um/25um
Источник света	Кольцеобразный трехмерный многоканальный цветный свет, выберите RGB/RGBW/RGBR/RWBR в зависимости от применения
Скорость обработки изображения	0201 компоненты	< 10 мс
	Время на изображение	< 170 мс
Содержание испытаний	Недостатки при наклеивании	Неправильное выравнивание, переполнение, недостаточное, открытое наклеивание, пятно
	Дефекты компонентов	Отсутствие, неправильное выравнивание, искажение, надгробный камень, рекламный щит, перегруженность, обратная полярность, неправильное, поврежденное
	Дефекты сварки	Переполненность, недостаточность, короткая сварка, пятно
Антистатические меры	Противостатическая электростанция, антистатический венок

Система механизма

Размер ПКБ	20 мм × 20 мм до 450 мм x 350 мм (может сделать больший размер в соответствии с требованиями клиентов)
Толщина ПКБ	00,3 мм ~ 5,0 мм
Толерантность PCB Warp	< 5 мм
Разрешение компонента	Верх <35 мм, ниж <75 мм
Минимальные пространственные части	0201 чип и 0,3 мм
Платформа X,Y	Водитель	Сервер переменного тока
	Точное местонахождение	< 8мм
	Скорость движения	830 мм/сек (MAX)

Программная система

Операционная система	Профессиональный Windows
Контроль и распознавание	характеристики	Widm, Study Ok Template, автоматически устанавливать изображения шаблона, идентифицировать данные и ошибки Численное значение
Контроль и распознавание	операция	Графическое программирование, возьмите вместе с библиотекой чипов и получите обзорную рамку в соответствии с формой чипа, расположением, регулировкой микронов и легкой программированием
Маркировка	Маркировка числа	Можно выбрать 2 знака
Маркировка	Осознание скорости	00,5 с/ч.

Система управления

Компьютер-хост	Процессор:Intel Dual-Core, память:4g, жесткий диск:500GB
Дисплей	22" светодиодный дисплей

Другие параметры

Размер машины ((LWH)	L1120 мм × 900 мм × 1400 мм
Вес	Около 480 кг
Сила	AC220v, 10%, однофазная 5a 50/60hz, расход электроэнергии 600w

Фотошоу
Автоматизированное оборудование для оптической инспекции, AOI PCB Machine For Industrial

Сертификация

Наша служба

1Предыдущая консультация: предоставляет профессиональные решения SMT для всей линии.
2Фабричная гарантия: один год гарантии на заводское обслуживание.
3.Установка: установка и ввод в эксплуатацию на месте для обеспечения бесперебойного производства.
4Техническая подготовка: предоставляет профессиональную подготовку с уровня 1 по уровень 3.
5.Техническая поддержка: предоставляет техническую поддержку 24 часа в сутки.
6.Усовершенствование программного обеспечения: предлагает пожизненные бесплатные обновления программного обеспечения для всех продуктов.
