Авто-визуальная инспекция AOI оборудование машины электрическая кнопка управляемая

минимальный заказ:	1 комплект
Цена:	USD 13000-16000 Per Set
Стандартная упаковка:	WoodenCase
Срок доставки:	дни 15work
Способ оплаты:	Л/К, Т/Т, западное соединение
Емкость поставок:	100sets/month

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

HONREAL

Сертификация

CE ISO

Номер модели

Регулировка ширины:

Управляется электрической кнопкой

Камера:

Sony CCD Цветная камера

Размер печатной платы:

25 × 25 мм до 350 × 450 мм

Минимальные части:

01005 чип

Точное местонахождение:

< 8 мкм

Скорость движения:

830 мм/сек (MAX)

Отображать:

22" светодиодный дисплей

Размер механической формы ((L*W*H):

L970*W1070*H1450 (мм)

Выделить:

Автоматическая машина для проверки AOI

Управляемая кнопкой машины проверки AOI

Оборудование для визуальной инспекции

Описание продукта

Автоматическая машина визуального контроля Aoi Inspection Systems

Характеристика продукта:

Подходит для AOI-контроля высококачественной электронной продукции на производственной линии SMT, минимальный контроль компонентов 0201; более высокая скорость отладки и редактирования;
Система распознавания штрих-кодов с интеллектуальной камерой (может распознавать одномерные и двумерные коды)
Простой режим программирования и отладки, простота в эксплуатации.
Программное обеспечение продукта:

Простой отчет о результатах тестирования: Отчет о тестировании содержит некоторые элементы SPC, согласно реальному тестовому случаю показывает соотношение NG и распределение, в реальном времени показывает количество плат, частей на миллион, частоту ложных срабатываний оператора и другую соответствующую информацию, поэтому оператору легко узнать детали производственной линии.
Профессиональная система SPC: Профессиональный отчет об анализе SPC для макроскопической перенастройки и контроля производственной линии, снижения частоты отказов и повышения производительности.

Конфигурация параметров:

Категория

Проект

Спецификации

Система визуальной идентификации

Инспекция	Использование нескольких алгоритмов синтетически, таких как Widm, технология контраста цветных изображений, технология извлечения цвета, сходство, технология обработки двух значений, OCR/OCV и так далее.
Камера	5-мегапиксельная цветная CCD-камера: 10 мкм/15 мкм/18 мкм/20 мкм/25 мкм

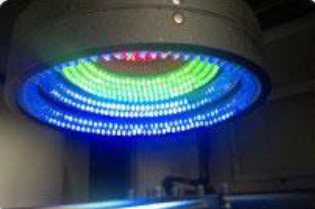

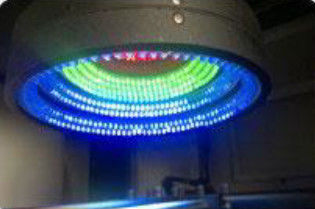

Источник света	Кольцевой трехмерный многоканальный цветной свет, выбор RGB/RGBW/RGBR/RWBR в зависимости от применения
Скорость обработки изображений	Компоненты 0201	<10 мс
	Время на изображение	<170 мс
Содержание тестирования	Дефекты пайки	Смещение, перелив, недостаточность, открытая пайка, пятно
	Дефекты компонентов	Отсутствие, смещение, перекос, надгробие, баннер, перевернутый, обратная полярность, неправильный, поврежденный
	Дефекты пайки	Перелив, недостаточность, короткое замыкание, пятно
Меры защиты от статического электричества	Розетка для защиты от статического электричества, антистатический венок

Механическая система

Размер печатной платы	20 мм x 20 мм до 450 мм x 350 мм (возможен больший размер по запросу клиента)
Толщина печатной платы	0,3 мм ~ 5,0 мм
Допуск на деформацию печатной платы	<5 мм
Зазор между компонентами	Верх<35 мм, низ <75 мм
Минимальное расстояние между компонентами	Чип 01005 и шаг 0,3 мм
X, Y платформа	Драйвер	AC Сервопривод
	Точное позиционирование	<8 мкм
	Скорость перемещения	830 мм/сек (макс.)

Программная система

Операционная система	Windows 64-бит
Управление и распознавание	характеристики	Widm, шаблон Study Ok, автоматическая настройка шаблона изображения, идентификация данных и числовых значений ошибок
Управление и распознавание	Эксплуатация	Графическое программирование, наличие библиотеки чипов и получение кадра инспекции в соответствии с формой чипа, золотое позиционирование, микрометрическая регулировка и простое программирование
Маркер	Номера маркеров	Можно выбрать 0-2 маркера
Маркер	Скорость распознавания	0,5 с/шт.

Система управления

Хост компьютера	Процессор: Intel E3, Память: 16 ГБ, Жесткий диск: 1 ТБ
Дисплей	22-дюймовый светодиодный дисплей

Другие параметры

Размеры машины (ДШВ)	Д1120 мм x 900 мм x 1400 мм
Вес	Около 480 кг
Мощность	AC220V, 10%, однофазный 5A 50/60 Гц, потребляемая мощность 600 Вт

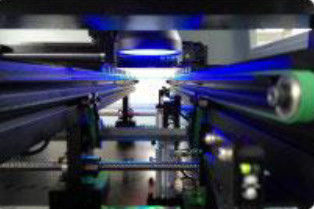

Фото
Авто-визуальная инспекция AOI оборудование машины электрическая кнопка управляемая

Информация о компании

Shenzhen Honreal Technology Co.,Ltd является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продаже оборудования SMT. Обслуживает ведущие мировые компании из списка Fortune 500. Уставный капитал компании составляет 5 миллионов. С момента основания компания Honreal придерживается развития технологий как основы, качества как выживания, независимых исследований и разработок и постоянных инноваций. После непрерывных усилий компания получила ряд патентов на высокотехнологичные изобретения.

Авто-визуальная инспекция AOI оборудование машины электрическая кнопка управляемая

Сертификация

Авто-визуальная инспекция AOI оборудование машины электрическая кнопка управляемая

Контакт

Компания	Shenzhen Honreal Technology CO.,Ltd.
Адрес	No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China
Тел.	+86755 2302 0279
Факс	+86 755 2330 6782
Почтовый индекс	518125
Skype/Whatsapp/Wechat	+8613715227009
Электронная почта:	Monica@szhonreal.com
