22 " дисплей AOI инспекционная машина, точность PCB автоматизированная оптическая инспекционная машина

минимальный заказ:	1 комплект
Цена:	USD 13000-16000 Per Set
Стандартная упаковка:	WoodenCase
Срок доставки:	дни 15work
Способ оплаты:	L/C, T/T, Western Union
Емкость поставок:	100sets/month

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

HONREAL

Сертификация

CE ISO

Номер модели

Название продукта:

H910 AOI Инспекционная машина

Источник света:

Кольцевая структура светового источника RGB LED

Размер печатной платы:

20 × 20 мм до 350 × 450 мм

Минимальные части:

01005 чип

Точное местонахождение:

< 8 мкм

Отображать:

22" светодиодный дисплей

Масса:

Около 480 кг

Источник питания:

220 В/50 Гц

Выделить:

Машина для проверки AOI с высокой точностью

22 дюймовый дисплей AOI инспекционная машина

Автоматизированная оптическая инспекционная машина для печатных плат

Описание продукта

Высокоточная АОИ для печатных плат SMT, машина автоматической оптической инспекции печатных плат

Конфигурация параметров:

Категория

Проект

Спецификации H910

Система визуальной идентификации

Инспекция	Использование нескольких алгоритмов синтетически, таких как Widm, технология контраста цветных изображений, технология извлечения цвета, сходство, технология обработки двух значений, OCR/OCV и так далее.
Камера	5-мегапиксельная цветная CCD-камера: 10 мкм/15 мкм/18 мкм/20 мкм/25 мкм

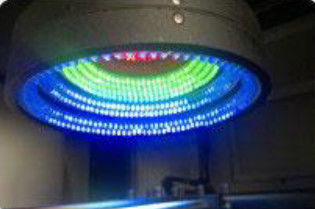

Источник света	Кольцевой трехмерный многоканальный цветной свет, выбор RGB/RGBW/RGBR/RWBR в зависимости от применения
Скорость обработки изображений	Компоненты 0201	<10 мс
	Время на изображение	<170 мс
Содержание тестирования	Дефекты паяльной пасты	Смещение, перелив, недостаточность, открытая паста, пятно
	Дефекты компонентов	Отсутствие, смещение, перекос, надгробие, баннер, перевернутый, обратная полярность, неправильный, поврежденный
	Дефекты пайки	Перелив, недостаточность, короткое замыкание, пятно
Меры защиты от статического электричества	Розетка с защитой от статического электричества, антистатический венок

Механическая система

Размер печатной платы	от 20 мм x 20 мм до 450 мм x 350 мм (возможен больший размер по запросу клиента)
Толщина печатной платы	0,3 мм ~ 5,0 мм
Допуск на коробление печатной платы	<5 мм
Зазор между компонентами	Сверху<35 мм, снизу <75 мм
Минимальное расстояние между компонентами	чип 01005 и шаг 0,3 мм
Платформа X, Y	Драйвер	AC Serverv
	Точное позиционирование	<8 мкм
	Скорость перемещения	830 мм/сек (макс.)

Программная система

Операционная система	Windows 64-бит
Управление и распознавание	характеристики	Widm, шаблон Study Ok, автоматическая настройка изображения шаблона, идентификация данных и числовых значений ошибок
Управление и распознавание	эксплуатация	Графическое программирование, наличие библиотеки чипов и получение кадра инспекции в соответствии с формой чипа, золотое позиционирование, микрометрическая регулировка и простое программирование
Маркер	Количество маркеров	Можно выбрать 0-2 маркера
Маркер	Скорость распознавания	0,5 с/шт.

Система управления

Хост компьютера	Процессор: Intel E3, память: 16 ГБ, жесткий диск: 1 ТБ
Дисплей	22-дюймовый светодиодный дисплей

Другие параметры

Размеры машины (ДШВ)	Д1120 мм x 900 мм x 1400 мм
Вес	Около 480 кг
Мощность	AC220v, 10%, однофазный 5A 50/60 Гц, потребляемая мощность 600 Вт

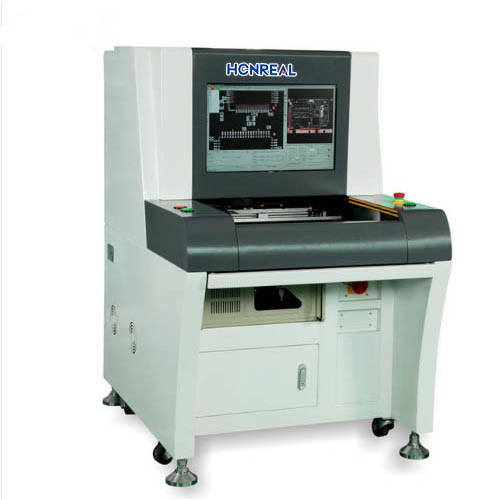

Фото
22 " дисплей AOI инспекционная машина, точность PCB автоматизированная оптическая инспекционная машина

Информация о компании

Shenzhen Honreal Technology Co.,Ltd. является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продаже оборудования SMT. Обслуживает ведущие мировые электронные компании из списка Fortune 500. Уставный капитал компании составляет 5 миллионов. С момента основания компания Honreal придерживается развития технологий как ядра, качества как основы выживания, независимых исследований и разработок и постоянных инноваций. После непрерывных усилий компания получила ряд патентов на высокотехнологичные изобретения.

22 " дисплей AOI инспекционная машина, точность PCB автоматизированная оптическая инспекционная машина

Сертификация

22 " дисплей AOI инспекционная машина, точность PCB автоматизированная оптическая инспекционная машина

FAQ

В: Как вы можете гарантировать качество ваших продаж?
О: Мы гарантируем, что каждая партия машин проходит строгие испытания перед поставкой вам, чтобы обеспечить превосходную производительность всех продуктов.

В: Как проходит обучение?

О: После покупки наших машин ваши инженеры могут приехать в нашу компанию, или же очень легко управлять машиной, следуя обучающему видео и руководству пользователя. Руководство пользователя будет поставляться вместе с машиной.

В: Я хотел бы спросить вас, возможно ли разместить мой логотип на продукте.

Мы надеемся, что вы знаете, что наша компания полностью поддерживает услугу индивидуального логотипа, мы это делаем. Кроме того, это совершенно бесплатно, так что просто сообщите нам свои требования.
В: Сложно ли пользоваться этими машинами?

О: Нет, совсем не сложно. Для наших предыдущих клиентов максимум 2 дня достаточно, чтобы научиться управлять машинами.
