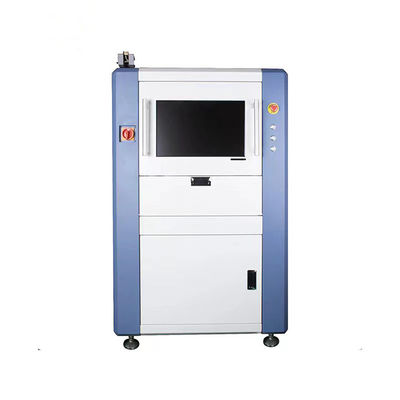

Система автоматической оптической инспекции с камерой CCD

минимальный заказ:	1 комплект
Цена:	USD 24000-28000 Per Set
Стандартная упаковка:	WoodenCase
Срок доставки:	дни 15work
Способ оплаты:	Л/К, Т/Т, западное соединение
Емкость поставок:	100sets/month

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

HONREAL

Сертификация

CE ISO

Номер модели

Камера:

Цветная камера

Регулировка ширины:

Автоматически

Размер печатной платы:

20 × 20 мм до 500 × 400 мм

Минимальные части:

01005 чип

Точное местонахождение:

< 8 мкм

Скорость движения:

830 мм/сек (MAX)

Отображать:

22 " дисплей

Размер машины:

L980mm × 980mm × 1600 mm

Выделить:

Система автоматической оптической инспекции с помощью камеры CCD

Модуль проверки SMT с одной рельсовой колесой

СМТ-инспекционная машина AOI

Описание продукта

Автоматическая система оптической инспекции однорельсовое оборудование АОИ Smt инспекционная машина

Advanced Plus Online AOI H900 (продвинутый плюс онлайн AOI H900)

1Цветная высокоскоростная цифровая камера высокой скорости с разрешением 0,5 миллиона пикселей (12/20 миллионов пикселей необязательно), обеспечивающая высокую эффективность, высокое качество и высокую стабильность получения изображения;восстановить реальный и естественный эффект изображения.

2Операционная система Windows 10 x64, высокая скорость обработки данных.

3.GPU независимый аппарат обрабатывает изображения, в то время как CPU обрабатывает вычисления, не связанные с изображением, чтобы сбалансировать эффективность компьютерной системы.

4Тысячи продаж, передовая и модернизированная конфигурация и непрерывные технологические инновации, основанные на продуктах 6-й серии AOI, высокая стабильность и эффективность.

5.Опциональная телецентрическая линза с высоким разрешением, уникальный параллельный дизайн света, наклонные или высокие компоненты PCBA могут быть четко отображены.

6Интеллектуальное и быстрое программирование, интеллектуальный алгоритм, без необходимости ручного вмешательства, легко изучить, высокий показатель обнаружения, низкий уровень ошибок.

7Гибкая и мобильная станция технического обслуживания и терминал проверки SPC.

Мобильные устройства под беспроводной сетью, рабочая станция могут быть гибко установлены на мастерской в одном или нескольких режимах:данные обнаружения нескольких онлайн-машин могут быть проверены через одну рабочую станцию технического обслуживания, дефектные детали четко сообщаются. Система данных SQL хорошо определена, отчет SPC с пирожным чатом и гистограммой, очень удобный для анализа процессов клиентов и улучшения качества.

8Удобное и практичное программное обеспечение для программирования в автономном режиме.обеспечить высокую эффективность программирования в условиях онлайн или офлайн.

Спецификации: H900

Система контроля	Применение	После печати штемпелем, печи до/после повторного потока, волновой пайки до/после, FPC и т.д.
	Режим программы	Ручное программирование, автоматическое программирование, импорт CAD-данных
		Печать штенцелями: отсутствие сварки, недостаточное или чрезмерное количество сварки, неправильное выравнивание сварки, пересечение, пятна, царапины и т.д.
	Инспекционные пункты	Дефект компонента: недостающий или избыточный компонент, неправильное выравнивание, Неравномерность, ребра, противоположное устройство, неправильный или неисправный компонент и т.д.
		Дефект сварки: избыточная или отсутствующая сварка, пустая сварка, Мост, сварный шар, IC NG, медное пятно и т.д.
	Метод расчета	Машинное обучение, расчет цвета, цветовое извлечение, работа по шкале серости, контраст изображения, OCV / OCR и т. Д.
	Режим проверки	ПКБ полностью покрыты, с массивом и плохой функцией маркировки
	Функция статистики СКП	Полностью записывать данные испытаний и проводить анализ, с высокой гибкостью для проверки состояния производства и качества
	Угол компонента	Поддержка 0 ~ 359 ° вращения, с минимальным расстоянием угла 1 °
	Минимальный компонент	01005 чип, 0,3 пича IC
Оптическая система	Камера	Полноцветная высокоскоростная промышленная цифровая камера, 5 миллионов пикселей / 12 миллионов пикселей / 20 миллионов пикселей.
	Разрешение объектива	10um/15um/18um/20um/25um, можно настроить
	источник освещения	Кольцевой стерео многоканальный цветный свет, RGB/RGBW/RGBR/RWBR по требованию, опциональный верхний осевой свет.
Компьютерная система	ОС	Windows10, 64-битный
	Монитор	22 дюйма,16:10
	VGA	Встроенная графическая карта, (дискретное графическое опциональное)
	ЦПУ	Intel E3 или того же уровня
	ГПУ	Необязательно
	ОЗУ	16 ГБ
	Диск твердости	1 ТБ, (SSD необязательно)
Программа	Язык	Китайский и английский
Программа	Контроль прав доступа	Управление разрешениями на вход на трех уровнях администратора, программиста и оператора
Механическая система	Режим перемещения и проверки	Автоматическое вхождение/выход на ПКБ, направление L-R / R-L, шаговой мотор транспортирует ПКБ и регулирует ширину рельса, под рельсом ПКБ, и XY сервомотор управляет камерой для съемки.
	Регулирование рельса	Автоматически
	Фиксированный режим ПКБ	Автоматическая фиксация
	Размер ПКБ	50 * 50 мм ((мин) 500 * 400 мм ((макс), может быть настроен
	Толщина ПКБ	00,3 ‰ 5,0 мм
	Вес ПХБ	Максимально: 3 кг
	Край ПКБ	3 мм, может быть на заказ по мере необходимости
	Сгибание ПКБ	< 5 мм или 3% диагональной длины PCB
	Высота компонента ПКБ	Сверху:35 мм,внизу:35 мм, регулируемый, может быть настроен на основе потребность
	Система управления XY	Сервомотор переменного тока, точный шаровой винт
	Скорость движения XY	Макс:830 мм/с
	Точность позиционирования XY	¥8um
Общие параметры	Размер машины	L980 * W980 * H1600 мм
	Сила	AC220V,50/60Hz,1.5 кВт
	Высота ПКБ от земли	900±20 мм
	Машины	500 кг
	Связь с устройством производственной линии	Смема
	Давление воздуха	0.4 - 0,8 МПа, дополнительное электрическое регулирование на условиях давления воздуха
	Стандарт безопасности	Стандарт безопасности CE
	Температура и влажность окружающей среды	10°35°C, 35°80% RH (неконденсирующийся)
Необязательно	Станция технического обслуживания, система программирования офлайн, серво SPC, система штрих-кода, подключение MES.
