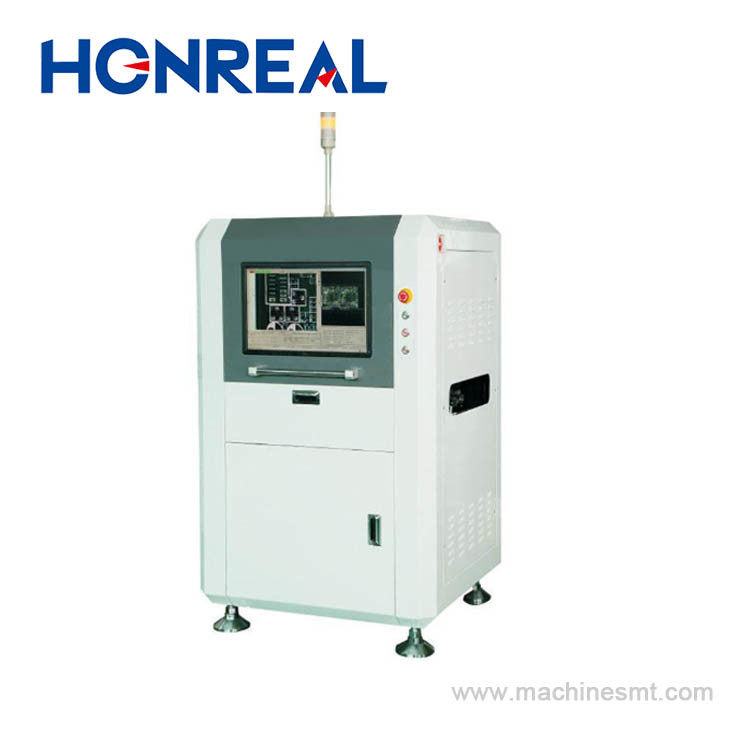

Встроенная автоматизированная система проверки SMT AOI Машина автоматическая оптическая проверка печатных плат

минимальный заказ:	1 комплект
Цена:	USD 23000-28000 Per Set
Стандартная упаковка:	WoodenCase
Срок доставки:	15 рабочих дней
Способ оплаты:	Л/К, Т/Т, западное соединение
Емкость поставок:	100 комплектов в месяц

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

HONREAL

Сертификация

CE ISO

Номер модели

Камера:

Цветная камера

Регулировка ширины:

Автоматически

Размер печатной платы:

20 × 20 мм до 360 × 400 мм

Минимальные части:

01005 чип

Точное местонахождение:

< 8 мкм

Скорость движения:

830 мм/сек (MAX)

Отображать:

22 " дисплей

Размер машины:

L980mm × 980mm × 1600 mm

Выделить:

Система проверки SMT AOI

Инлайн-машина для проверки AOI

Автоматическая машина для проверки PCB AOI

Описание продукта

Описание

1.Простая в эксплуатации и многофункциональная AOI

Он может быть размещен в нескольких точках контроля качества в SMT Line для проверки качества 2D-печати, проверки дефектов компонентов перед повторным сваркой,проверять качество PCBA после повторной сварки и сварки волновой сварки DIP.

2- Простой интерфейс.

Простой программный интерфейс в соответствии с повседневной и эффективной работой
Руководство по работе, делает оборудование постоянно поддерживать
Программное обеспечение комплексное и гибкое
Наименьшее количество запросов на обучение

С помощью цвета поверхности, яркости, формы и цветовой особенности запорного шара, чтобы проверить, есть ли на ПКБ любой запорный шар.также может проверить весь ПКБ через рамку проверки.
3.Функция проверки BGA
Эта функция используется перед монтажем для проверки, есть ли недостаточно сварки, отсутствующий шар, сварный мост и так далее.

H800 Технический параметр:

Категория

Проект

Спецификации

Система визуальной идентификации

Проверка	Использование нескольких алгоритмов синтетически, таких как Widm, технология контрастности цвета изображения, технология извлечения цвета, сходство, технология обработки двух значений, Ocr / Ocv и так далее.
Камера	5 миллионов Цветная Ccd камера: 10um/15um/18um/20um/25um
Источник света	Кольцеобразный трехмерный многоканальный цветный свет, выберите RGB/RGBW/RGBR/RWBR в зависимости от применения
Скорость обработки изображения	0201 компоненты	< 7,6 мс
Скорость обработки изображения	Время на изображение	220-450 мс
Содержание испытаний	Недостатки печати с помощью клея	Неправильное выравнивание, переполнение, недостаточное, открытое наклеивание, пятно
	Дефекты компонентов	Отсутствие, неправильное выравнивание, искажение, надгробный камень, рекламный щит, перевернутый, перевернутый поляр, неправильный, поврежденный
	Дефекты сварки	Переполненность, недостаточность, короткая сварка, пятно
	Инспекция волновой сварки	Переполнение, недостаточное, короткое, избыток сварки, пустота сварки

Система механизма

Размер ПКБ	20 мм × 20 мм до 400 мм x 360 мм (можно сделать больший размер в соответствии с требованиями клиентов)
Конвейер PCB	Слева направо (необязательно, справа налево),установка ПКБ: снизу вверх, автоматическая загрузка и разгрузка ПКБ, регулируемый просвет, соответствующий стандарту SMEMA. Просвет конвейера: 900±20 мм
Толщина ПКБ	00,3 мм ~ 5,0 мм
Толерантность PCB Warp	< 5 мм
Разрешение компонента	Верх <35 мм,нижняя <35 мм
Минимальные пространственные части	01005 чип и 0,3 мм пич
Платформа X,Y	Водитель	Сервер AC
	Точное местонахождение	< 8мм
	Скорость движения	830 мм/сек (MAX)

Программная система

Операционная система	Windows X64
Контроль и распознавание	характеристики	Widm, Study Ok Template, автоматически устанавливать изображения шаблона, идентифицировать данные и ошибки Численное значение
Контроль и распознавание	операция	Графическое программирование, возьмите вместе с библиотекой чипов и получите обзорную рамку в соответствии с формой чипа, расположением, регулировкой микронов и легкой программированием
Сеть	Порт связи	SMEMA,
Сеть	Операция	Графическое программирование, китайский, английский

Система управления

Компьютер-хост	Процессор:Intel E3, Память: 16 ГБ, жесткий диск: 1 ТБ
Дисплей	22" светодиодный дисплей

Другие параметры

Размер машины ((LWH)	L980mm × 980mm × 1600 mm
Вес	Около 600 кг
Сила	AC220v, 10%, однофазная 5a 50/60hz, расход электроэнергии 600w

Шоу Костомера

Информация о компании

Shenzhen Honreal Technology Co., Ltd. является национальным высокотехнологичным предприятием,Специализируется на исследованиях и разработке, производстве, продажах оборудования SMT. Услуги для 500 крупнейших мировых электронных компаний..С момента созданияКомпания Honreal упорно развивает технологии как ядро, качество как ее выживание, независимые исследования и разработки, и непрерывные инновации.Имеет ряд патентов на высокотехнологичные изобретения..
