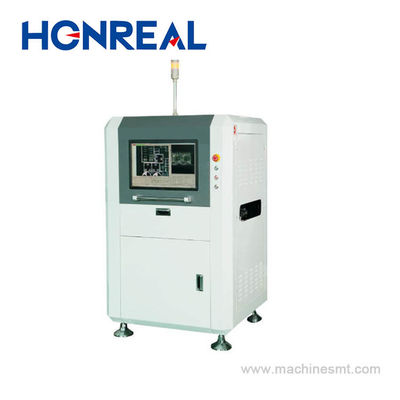

Name: Онлайн-машина для проверки SMT AOI автоматическая для оптической проверки
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H800
Price: 25,500.00 USD
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Камера: Цветная камера

Регулировка ширины: автоматически

Размер ПКБ: 20 × 20 мм до 360 × 400 мм

Минимальные части: 01005 чип

Точное местонахождение: < 8 мкм

Скорость движения: 830 мм/сек (MAX)

Дисплей: 22 " дисплей

Размер машины: L980mm × 980mm × 1600 mm

Выделить:

Онлайн-машина для проверки AOI

СМТ AOI инспекционная машина

Основная информация

Место происхождения: Китай

Фирменное наименование: HONREAL

Сертификация: CE ISO

Номер модели: H800

Оплата и доставка Условия

Упаковывая детали: WoodenCase

Время доставки: дни 15work

Условия оплаты: L/C, T/T, Western Union

Поставка способности: 100sets/month

Галерея

Онлайн-машина для проверки SMT AOI автоматическая для оптической проверки

Характер продукции

Онлайн Smt Aoi Машины Автоматическая оптическая инспекционная система Aoi оборудование

Особенности:

1. Глобальная экспозиция цвета HD увеличивает скорость цифровой камеры на 30%.

2Высокая глубина поля телецентрической линзы, которая может измерять соединительные соединения на стороне высоких компонентов.

3Поддержка обнаружения передней, задней и нижней станций.

4Поддержка проверки упакованных компонентов 0201 и 01005.

5Импорт CAD данных, автоматическое связывание библиотеки компонентов, автоматический выбор цвета.

6Истинное непрекращающееся программирование и обновление программ.

7. MES данных стыковки для реализации интеллектуальных заводов.

8Поддержка многолинейного централизованного управления и удаленного обслуживания.

H800 Технический параметр:

Категория

Проект

Спецификации

Система визуальной идентификации

Проверка	Использование нескольких алгоритмов синтетически, таких как Widm, технология контрастности цвета изображения, технология извлечения цвета, сходство, технология обработки двух значений, Ocr / Ocv и так далее.
Камера	5 миллионов Цветная Ccd камера: 10um/15um/18um/20um/25um

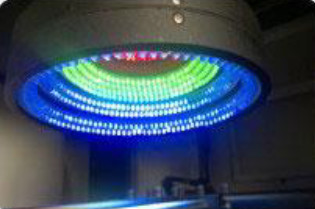

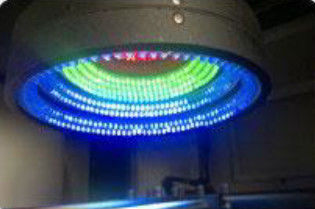

Источник света	Кольцеобразный трехмерный многоканальный цветный свет, выберите RGB/RGBW/RGBR/RWBR в зависимости от применения
Скорость обработки изображения	0201 компоненты	< 7,6 мс
Скорость обработки изображения	Время на изображение	220-450 мс
Содержание испытаний	Недостатки печати с помощью клея	Неправильное выравнивание, переполнение, недостаточное, открытое наклеивание, пятно

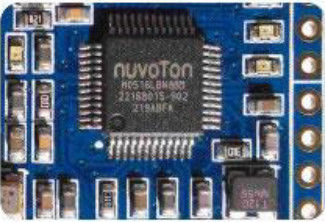

	Дефекты компонентов	Отсутствие, неправильное выравнивание, искажение, надгробный камень, рекламный щит, перевернутый, перевернутый поляр, неправильный, поврежденный
	Дефекты сварки	Переполненность, недостаточность, короткая сварка, пятно
	Инспекция волновой сварки	Переполнение, недостаточное, короткое, избыток сварки, пустота сварки

Система механизма

Размер ПКБ	20 мм × 20 мм до 400 мм x 360 мм (можно сделать больший размер в соответствии с требованиями клиентов)

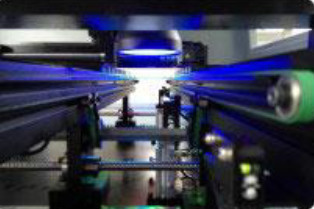

Конвейер PCB	Слева направо (необязательно, справа налево),установка ПКБ: снизу вверх, автоматическая загрузка и разгрузка ПКБ, регулируемый просвет, соответствующий стандарту SMEMA. Просвет конвейера: 900±20 мм
Толщина ПКБ	00,3 мм ~ 5,0 мм
Толерантность PCB Warp	< 5 мм
Разрешение компонента	Верх <35 мм,нижняя <35 мм
Минимальные пространственные части	01005 чип и 0,3 мм пич

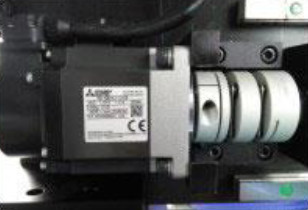

Платформа X,Y	Водитель	Сервер AC
	Точное местонахождение	< 8мм
	Скорость движения	830 мм/сек (MAX)

Программная система

Операционная система	Microsoft Windows 7 X64
Контроль и распознавание	характеристики	Widm, Study Ok Template, автоматически устанавливать изображения шаблона, идентифицировать данные и ошибки Численное значение
Контроль и распознавание	операция	Графическое программирование, возьмите вместе с библиотекой чипов и получите обзорную рамку в соответствии с формой чипа, расположением, регулировкой микронов и легкой программированием
Сеть	Порт связи	SMEMA,
Сеть	Операция	Графическое программирование, китайский, английский

Система управления

Компьютер-хост	Процессор:Intel E3, Память: 16 ГБ, жесткий диск: 1 ТБ
Дисплей	22" светодиодный дисплей

Другие параметры

Размер машины ((LWH)	L980mm × 980mm × 1600 mm
Вес	Около 600 кг
Сила	AC220v, 10%, однофазная 5a 50/60hz, расход электроэнергии 600w

Шоу Костомера

Онлайн-машина для проверки SMT AOI автоматическая для оптической проверки 0
