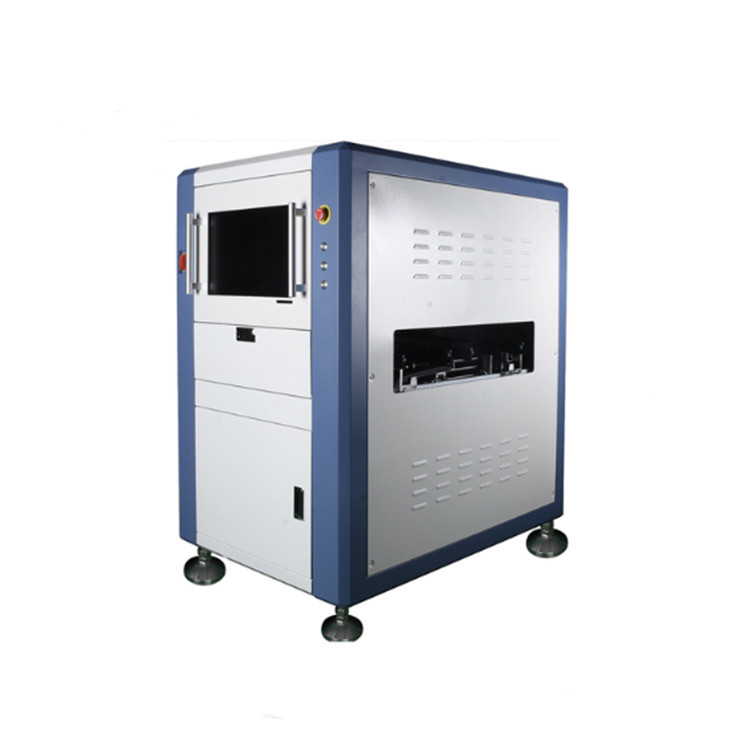

Автоматические системы контроля Aoi с двумя полосами движения
Характеристики машины:
1Технология высокой точности полноцветного зрения
2.Оффлайн программирование, функция отладки офлайн
3.Подставка и множественная отметка (включая функцию Bad Mark)
4Высококачественная конфигурация оборудования, простая и стабильная машина
5.Сильная программа SPC, анализ качества в режиме реального времени
6.Альгоритм множественного обнаружения с высокой частотой обнаружения и низким уровнем ложноположительных результатов
7Автоматическое распознавание штрих-кодов и распознавание текста OCR камерой
8.Может использоваться в нескольких позициях после печати, перед печью, за печью и т.д.
9.Основываясь на данных CAD, автоматически поиск библиотеки компонентов для реализации автоматического программирования
10Система дистанционного управления, подключенная по проводной или беспроводной сети
Спецификации: H820
|
Система контроля |
Применение | После печати штемпелем, печи для повторного потока до/после, волновой пайки до/после, FPC и т.д. | |
|
Режим программы |
Ручное программирование, автоматическое программирование, импортирование CAD данных, двустороннее независимое программирование. | ||
| Печать штенцелями: отсутствие сварки, недостаточное или чрезмерное количество сварки, неправильное выравнивание сварки, пересечение, пятна, царапины и т.д. | |||
|
Инспекционные пункты |
Дефект компонента: недостающий или избыточный компонент, неправильное выравнивание, неравномерность, края, противоположные монтаж, неправильный или неисправный компонент и т.д. |
||
|
Дефект сварки: избыток или отсутствие сварки, пустая сварка, мостик, сварная шарик, IC NG,медь пятна и т.д. |
|||
|
Метод расчета |
Машинное обучение, расчет цвета, цветовое извлечение, работа по шкале серости, контраст изображения, OCV / OCR и т. Д. | ||
|
Режим проверки |
ПКБ полностью покрыт, с массивом и плохой функцией маркировки, один набор механизма движения и изображения, двойная трасса временного разделения независимой инспекции, может работать в режиме одного пути. | ||
|
Функция статистики СКП |
Полностью записывать данные испытаний и проводить анализ, с высокой гибкостью для проверки состояния производства и качества | ||
| Угол компонента | Поддержка 0 ~ 359 ° вращения, с минимальным расстоянием угла 1 ° | ||
| Минимальный компонент | 01005 чип, 0,3 пича IC | ||
|
Оптическая система |
Камера |
Полноцветная высокоскоростная промышленная цифровая камера, 5 миллионов пикселей / 12 миллионов пикселей / 20 миллионов пикселей Необязательно. |
|
| Разрешение объектива | 10um/15um/18um/20um/25um, можно настроить | ||
|
источник освещения |
Кольцевой стерео многоканальный цветный свет, RGB/RGBW/RGBR/RWBR по требованию, опциональный верхний осевой свет. | ||
|
Компьютерная система |
ОС | Windows 7, 64-разрядный | |
| Монитор | 22 дюйма,16:10 | ||
| VGA | Встроенная графическая карта, (дискретное графическое опциональное) | ||
| ЦПУ | Intel E3 или того же уровня | ||
| ГПУ | Необязательно | ||
| ОЗУ | 16 ГБ | ||
| HDD | 1 ТБ, (SSD необязательно) | ||
|
Программа |
Язык | Китайский и английский | |
| Контроль прав доступа | Управление разрешениями на вход на трех уровнях администратора, программиста и оператора | ||
|
Механическая система |
Режим перемещения и проверки |
Передние и задние рельсы регулируются независимо друг от друга.шаговой двигатель транспортирует ПКБ и регулировать ширину рельса, и сервомотор XY управляет камерой для съемки. | |
|
Регулирование рельса |
Передние и задние рулевые рельсы регулируются независимо и автоматически для поддержки различных широт рельсов | ||
| Фиксированный режим ПКБ | Автоматическая фиксация | ||
|
Размер ПКБ |
50*50mm(Min) ¥460*360mm(Max) при двойных рельсах, 50*50mm(Min) ¥460*650mm(Max) при одиночных рельсах, может быть настроена | ||
| Толщина ПКБ | 00,3 ‰ 5,0 мм | ||
| Вес ПХБ | Максимально: 3 кг | ||
| Край ПКБ | 3 мм, может быть на заказ по мере необходимости | ||
| Сгибание ПКБ | < 5 мм или 3% диагональной длины PCB | ||
| Высота компонента ПКБ | Сверху 35 мм, снизу 30 мм, регулируемый, можно настроить по мере необходимости | ||
| Система управления XY | Сервомотор переменного тока, точный шаровой винт | ||
| Скорость движения XY | Макс:830 мм/с | ||
| Точность позиционирования XY | ¥8um | ||
|
Общие параметры |
Размер машины | L1440 * W1000 * H1620 мм | |
| Сила | AC220V,50/60Hz,1.5 кВт | ||
| Высота ПКБ от земли | 900±20 мм | ||
| Машины | 700 кг | ||
| Связь с устройством производственной линии |
Смема |
||
| Давление воздуха | 0.4 - 0,8 МПа, дополнительное электрическое регулирование на условиях давления воздуха | ||
| Стандарт безопасности | Стандарт безопасности CE | ||
| Температура и влажность окружающей среды | 10°35°C, 35°80% RH (неконденсирующийся) | ||
| Необязательно | Станция технического обслуживания, система программирования офлайн, серво SPC, система штрих-кода, подключение MES. | ||
Сильные результаты
1Технология глубокого обучения + технология обработки GPU, сильное совпадение черной технологии, сверхвысокий показатель обнаружения, чрезвычайно низкий показатель ошибок,и улучшение производительности до 70% по сравнению с предыдущим поколением.
2Более настраиваемая 140FPS сверхвысокоскоростная камера + настраиваемая телецентрическая линза + композитная башня пятого поколения с коаксиальным источником света LED,Получение изображений и передача данных быстры как молнииНезависимо от того, является ли это распознаванием небольших компонентов, распознаванием нечетких шелковых экранов, распознаванием высоких компонентов, вы можете увидеть на один взгляд.
3. Новое поколение продуктов умнее, проще, стабильнее и удобнее для пользователя. Время программирования и отладки значительно сокращается, а эффективность увеличивается линейно.
4Новое поколение продуктов снова прорывает цепи производительности, значительно уменьшает ошибочные оценки и уменьшает нагрузку ручного переоценки.что значительно улучшает контроль одного человека и нескольких линийНапример, один человек может управлять четырьмя линиями. Один человек управляет восемью линиями.
Интеллектуальный центр управления
1 Трудный процесс программирования и отладки всегда был основной причиной того, что инженеры устали использовать AOI, и это также узкое место для эффективного производства.Быстрое программирование и быстрое изменение моделей являются символами высококачественной AOI. ALD7720S имеет различные режимы быстрого программирования. Импортируя CAD-данные, он может автоматически связываться с публичными стандартами или шаблонами спецификаций для завершения программы,быстро реагировать на потребности в тестировании новых моделейОн может применяться к крупным, средним и малым видам производства и типам продукции.
2 На основе повышения эффективности, в дополнение к процессорам серии i и многопоточной обработке, была разработана новейшая технология непрерывного программирования и отладки.Пользователи могут удаленно завершить программу оптимизации нескольких производственных линий без приостановки работы машины для достижения как обнаружения, так и программированияУвеличить производственные мощности.
3 Станция обслуживания подключена к AO1 через сетевой кабель и HUB. Вы можете выбрать одну станцию ремонта к одному AOI, несколько станций ремонта к нескольким AOl,и одной станции ремонта на несколько режимов AOI для просмотра результатов испытаний.
Оборудование AOI будет передавать данные о проверке на станцию ремонта в режиме реального времени во время производственного процесса.которые отправляются в разные TRAY, чтобы реализовать полностью автоматизированное управление процессом, и один человек контролирует несколько линий.
