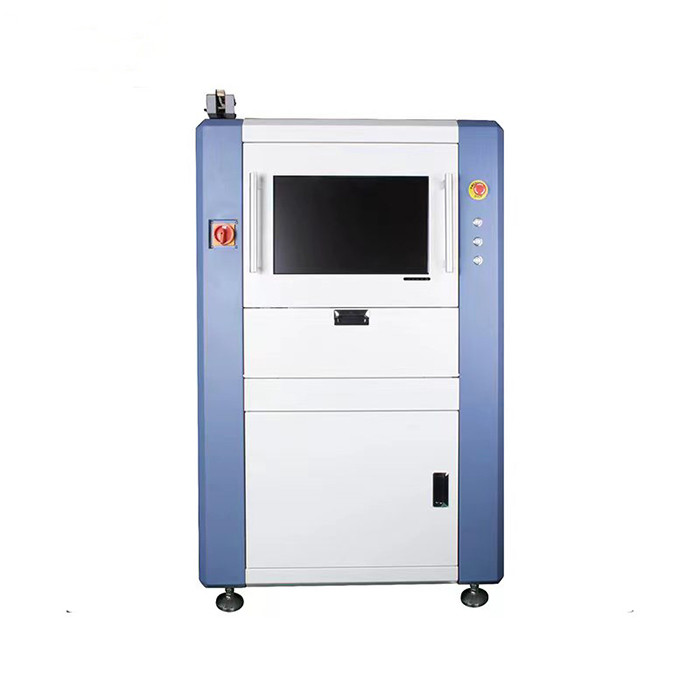

Система контроля
|
Применение |
После печати штемпелем, печи до/после повторного потока, волновой пайки до/после, FPC и т.д. |
| Режим программы |
Ручное программирование, автоматическое программирование, импорт CAD-данных |
| |
Печать штенцелями: отсутствие сварки, недостаточное или избыточное количество сварки, неправильное выравнивание сварки, пересечение, пятна, царапины и т.д. |
| Инспекционные пункты |
Дефект компонента: недостающий или избыточный компонент, неправильное выравнивание,
Неравномерность, ребра, противоположное устройство, неправильный или неисправный компонент и т.д.
|
| |
Дефект сварки: избыточная или отсутствующая сварка, пустая сварка,
Мост, сварный шар, IC NG, медное пятно и т.д.
|
| Метод расчета |
Машинное обучение, расчет цвета, цветовое извлечение, работа по шкале серых, контраст изображения, OCV / OCR и т. Д. |
| Режим проверки |
ПКБ полностью покрыты, с массивом и плохой функцией маркировки |
| Функция статистики СКП |
Полностью записывать данные испытаний и проводить анализ, с высокой гибкостью для проверки состояния производства и качества |
| Угол компонента |
Поддержка 0 ~ 359 ° вращения, с минимальным расстоянием угла 1 ° |
| Минимальный компонент |
01005 чип, 0,3 пича IC |
|
Оптическая система
|
Камера |
Полноцветная высокоскоростная промышленная цифровая камера, 5 миллионов пикселей / 12 миллионов пикселей / 20 миллионов пикселей. |
| Разрешение объектива |
10um/15um/18um/20um/25um, можно настроить |
| источник освещения |
Кольцевой стерео многоканальный цветный свет, RGB/RGBW/RGBR/RWBR по требованию, опциональный верхний осевой свет. |
|
Компьютерная система
|
ОС |
Windows10, 64-битный |
| Монитор |
22 дюйма,16:10 |
| VGA |
Встроенная графическая карта, (дискретное графическое опциональное) |
| ЦПУ |
Intel E3 или того же уровня |
| ГПУ |
Необязательно |
| ОЗУ |
16 ГБ |
| HDD |
1 ТБ, (SSD необязательно) |
|
Программа
|
Язык |
Китайский и английский |
| Контроль прав доступа |
Управление разрешениями на вход на трех уровнях администратора, программиста и оператора |
|
Механическая система
|
Режим перемещения и проверки |
Автоматическое вхождение/выход на ПКБ, направление L-R / R-L, шаговой мотор транспортирует ПКБ и регулирует ширину рельса, под рельсом ПКБ, и XY сервомотор управляет камерой для съемки. |
| Регулирование рельса |
Автоматически |
| Фиксированный режим ПКБ |
Автоматическая фиксация |
| Размер ПКБ |
50 * 50 мм ((мин) 500 * 400 мм ((макс), может быть настроен |
| Толщина ПКБ |
00,3 ‰ 5,0 мм |
| Вес ПХБ |
Максимально: 3 кг |
| Край ПКБ |
3 мм, может быть на заказ по мере необходимости |
| Сгибание ПКБ |
< 5 мм или 3% диагональной длины PCB |
| Высота компонента ПКБ |
Сверху:35 мм,внизу:35 мм, регулируемый, может быть настроен на основе
потребность
|
| Система управления XY |
Сервомотор переменного тока, точный шаровой винт |
| Скорость движения XY |
Макс:830 мм/с |
| Точность позиционирования XY |
¥8um |
|
Общие параметры
|
Размер машины |
L980 * W980 * H1600 мм |
| Сила |
AC220V,50/60Hz,1.5 кВт |
| Высота ПКБ от земли |
900±20 мм |
| Машины |
500 кг |
| Связь с устройством производственной линии |
Смема |
| Давление воздуха |
0.4 - 0,8 МПа, дополнительное электрическое регулирование на условиях давления воздуха |
| Стандарт безопасности |
Стандарт безопасности CE |
| Температура и влажность окружающей среды |
10°35°C, 35°80% RH (неконденсирующийся) |
| Необязательно |
Станция технического обслуживания, система программирования офлайн, серво SPC, система штрих-кода, подключение MES. |
