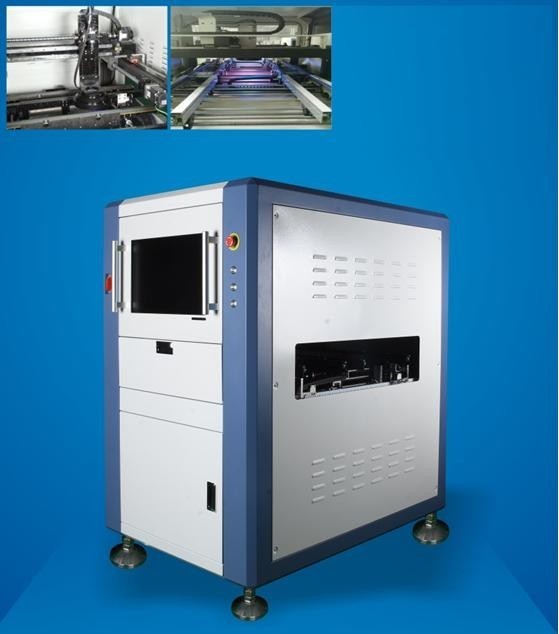

Автоматическая оптическая онлайн система контроля двойных рельсов Smt Doule Track Aoi Machine
Двухполосная линия AOI H820
1Одна камера движется в направлении XY, а передний и задний два набора треков передают PCB соответственно.
2Первая решетка фиксирована, а вторая, третья и четвертая решетка могут регулироваться.
3.Двухполосные производственные линии для различных SMT ((1 фиксированный стержень / 1, 3 фиксированные стержни / 1, 4 фиксированные стержни).
4.Полно совместима с функциями серии AOI 8 с одной трассой.
Спецификации: H820
|
Система контроля |
Применение | После печати штемпелем, печи для повторного потока до/после, волновой пайки до/после, FPC и т.д. | |
|
Режим программы |
Ручное программирование, автоматическое программирование, импортирование CAD данных, двустороннее независимое программирование. | ||
| Печать штенцелями: отсутствие сварки, недостаточное или чрезмерное количество сварки, неправильное выравнивание сварки, пересечение, пятна, царапины и т.д. | |||
|
Инспекционные пункты |
Дефект компонента: недостающий или избыточный компонент, неправильное выравнивание, неравномерность, края, противоположные монтаж, неправильный или неисправный компонент и т.д. |
||
|
Дефект сварки: избыток или отсутствие сварки, пустая сварка, мостик, сварная шарик, IC NG,медь пятна и т.д. |
|||
|
Метод расчета |
Машинное обучение, расчет цвета, цветовое извлечение, работа по шкале серости, контраст изображения, OCV / OCR и т. Д. | ||
|
Режим проверки |
ПКБ полностью покрыт, с массивом и плохой функцией маркировки, один набор механизма движения и изображения, двойная трасса временного разделения независимой инспекции, может работать в режиме одного пути. | ||
|
Функция статистики СКП |
Полностью записывать данные испытаний и проводить анализ, с высокой гибкостью для проверки состояния производства и качества | ||
| Угол компонента | Поддержка 0 ~ 359 ° вращения, с минимальным расстоянием угла 1 ° | ||
| Минимальный компонент | 01005 чип, 0,3 пича IC | ||
|
Оптическая система |
Камера |
Полноцветная высокоскоростная промышленная цифровая камера, 5 миллионов пикселей / 12 миллионов пикселей / 20 миллионов пикселей Необязательно. |
|
| Разрешение объектива | 10um/15um/18um/20um/25um, можно настроить | ||
|
источник освещения |
Кольцевой стерео многоканальный цветный свет, RGB/RGBW/RGBR/RWBR по требованию, опциональный верхний осевой свет. | ||
|
Компьютерная система |
ОС | Windows 7, 64-разрядный | |
| Монитор | 22 дюйма,16:10 | ||
| VGA | Встроенная графическая карта, (дискретное графическое опциональное) | ||
| ЦПУ | Intel E3 или того же уровня | ||
| ГПУ | Необязательно | ||
| ОЗУ | 16 ГБ | ||
| HDD | 1 ТБ, (SSD необязательно) | ||
|
Программа |
Язык | Китайский и английский | |
| Контроль прав доступа | Управление разрешениями на вход на трех уровнях администратора, программиста и оператора | ||
|
Механическая система |
Режим перемещения и проверки |
Передние и задние рельсы регулируются независимо друг от друга.шаговой двигатель транспортирует ПКБ и регулировать ширину рельса, и сервомотор XY управляет камерой для съемки. | |
|
Регулирование рельса |
Передние и задние рулевые рельсы регулируются независимо и автоматически для поддержки различных широт рельсов | ||
| Фиксированный режим ПКБ | Автоматическая фиксация | ||
|
Размер ПКБ |
50*50mm(Min) ¥460*360mm(Max) при двойных рельсах, 50*50mm(Min) ¥460*650mm(Max) при одиночных рельсах, может быть настроена | ||
| Толщина ПКБ | 00,3 ‰ 5,0 мм | ||
| Вес ПХБ | Максимально: 3 кг | ||
| Край ПКБ | 3 мм, может быть на заказ по мере необходимости | ||
| Сгибание ПКБ | < 5 мм или 3% диагональной длины PCB | ||
| Высота компонента ПКБ | Сверху 35 мм, снизу 30 мм, регулируемый, можно настроить по мере необходимости | ||
| Система управления XY | Сервомотор переменного тока, точный шаровой винт | ||
| Скорость движения XY | Макс:830 мм/с | ||
| Точность позиционирования XY | ¥8um | ||
|
Общие параметры |
Размер машины | L1440 * W1000 * H1620 мм | |
| Сила | AC220V,50/60Hz,1.5 кВт | ||
| Высота ПКБ от земли | 900±20 мм | ||
| Машины | 700 кг | ||
| Связь с устройством производственной линии |
Смема |
||
| Давление воздуха | 0.4 - 0,8 МПа, дополнительное электрическое регулирование на условиях давления воздуха | ||
| Стандарт безопасности | Стандарт безопасности CE | ||
| Температура и влажность окружающей среды | 10°35°C, 35°80% RH (неконденсирующийся) | ||
| Необязательно | Станция технического обслуживания, система программирования офлайн, серво SPC, система штрих-кода, подключение MES. | ||
