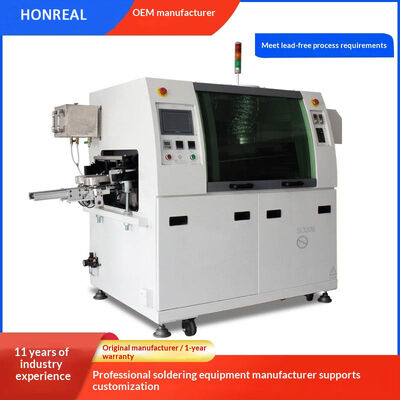

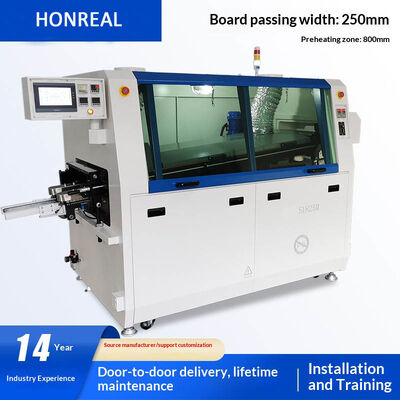

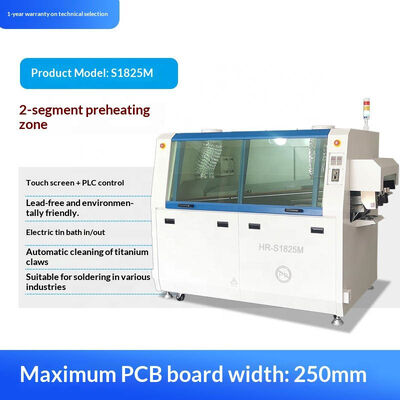

Автоматическая мини-сплавная машина для сварки с помощью тепловой печати
Технические спецификации
| Модель |
Бессвинцовая двойная волновая сварная машина HR-S1425M |
| Конфигурация |
Управление сенсорным экраном, Двухступенчатое нагревание горячим воздухом с двойным пиком волны, Ручная работа с оловной печью, Ручная чистка титановых когтей, Шаговый двигатель с разбрызгивающим качелем |
| Количество пиков |
2 вершины |
| Ширина доски |
Максимум 250 мм |
| Пропускная способность олованой печи |
180 кг |
| Длина предварительного нагрева |
600 мм |
| Высота вершины |
12 мм |
| Длина булавки компонента платы ПКБ |
10 мм |
| Высота транспортировки платы ПКБ |
750±20 мм |
| Начальная мощность |
9 кВт |
| Рабочая мощность |
2 кВт |
| Мощность оловной печи |
6 кВт |
| Мощность предварительного нагрева |
2 кВт |
| Мощность двигателя |
0.25 кВт |
| Методы контроля |
Сенсорный экран |
| Размеры стойки |
1400*1200*1500 мм |
| Внешние габариты |
2200*1200*1600 мм |
| Скорость транспортировки платы ПКБ |
0-1,2 м/мин |
| Температура зоны предварительного нагрева |
Температура комнаты до 180°C |
| Способ нагрева |
Горячий воздух |
| Количество зон охлаждения |
1 |
| Способ охлаждения |
Охлаждение вентилятора по осевому потоку |
| Температура олова печи |
Температура в помещении до 300°C |
| Направление перевозки |
Слева направо |
| Метод контроля температуры |
PID+SSR |
| Режим управления всей машиной |
Mitsubishi PLC + сенсорный экран |
| Капацитет потока |
Максимум 5,2 л |
| Способ распыливания |
Шаговый двигатель + ST-6 |
| Источник питания |
3-фазная 5-проводная система, 380В, 50Гц |
| Доставка воздуха |
4-7 кг/см2, 12,5 л/мин |
| Вес |
600 кг |
Требования к ПКБ-картам
- Предельная высота компонентов на ПКБ: 90 мм
- Предельная длина стопы компонента ПКБ: 10 мм
- Направление транспортировки ПКБ: слева направо
Компонент распылителя потока
Взрывная головка:Система ST-6 с диапазоном распыления 20-65 мм, регулируемый угол вентилятора, высота сопла регулируемая от 50 до 200 мм, максимальная скорость протекания 60 мл/мин
Система дыхательных путейИмпортируемые фильтры, регулирующие клапаны и трубные фитинги
Система передвижения распылителя:Шаговый двигатель с интеллектуальным управлением Mitsubishi PLC для выборочного распыления
Движение самолета:Точный шаговый двигатель с скользящей рельсой
Система восстановления фильтра потока:Фильтрация сетки из нержавеющей стали с использованием характеристик жидкости для максимизации фильтрации и восстановления избыточного потока
Предварительный нагревательный компонент
Расширенная зона предварительного нагрева:Двухступенчатая система предварительного нагрева горячего воздуха с общей длиной 600 мм и независимым регулированием температуры
Контроль температуры:Управление PID
Нагревательный блок:Высокотемпературная горячая воздушная турбина с высокотемпературной керамической нагревательной трубой из Тайваня
Режим установки:Модульная конструкция для удобного обслуживания и ремонта
Компоненты цинковых печей
Диапазон температуры:Температура в помещении до 300°C
Движение оловянной печи:Ручная работа
Первая/вторая волна:20-30 мм
Первая волна:Ударная волна Baozhun для компонентов поверхностного монтажа и двухсторонних компонентов подложки
Вторая волна пиковой вентиляции:Волна адвекции Баоцзы
Конструкция с низким уровнем окисления:Остаток свинцового олова ≤2 кг/8 ч, остаток несвинцового олова ≤1,5 кг/8 ч (отличается от примеси оловянных слитков)
Операция в экономичном режиме:Управление ПЛК и фотоэлектрическим переключателем для сокращения ненужных отходов
Двигатель пиковой волны:Цифровое управление высотой пика с высокотемпературным двигателем от Тайваньской компании TCG
Нагревательный блок:Специализированная конструкция с длительным сроком службы с системой нагрева горячего воздуха, Taiwan ANV solid-state relay и нагревом жидкости олова ±2°C
Система охлаждения:Сильное охлаждение вентилятора с аксиальным потоком
Система передачи ПКБ
Руководящие рельсы:Высокопрочные, износостойкие специальные алюминиевые рельсы с высокотемпературными рельсами из нержавеющей стали и теплокомпенсационной конструкцией
Параллельность проводящих рельсов:0.5 мм
Настройка ширины:Ручная регулировка ширины
Клюв на цепочке:Титановые шины с двойным крючком с стандартным шпалером ≤ 2,5 мм
Диапазон скорости передачи:Минимальная единица: 1 мм/мин; диапазон: 0-2200 мм/мин
Отклонение скорости передачи:Электронное управление в замкнутом цикле в пределах 0-10 мм/мин
Напряжение цепи:Регулируемое напряжение колеса
Транспортный двигатель:Тайваньский двигатель TCG мощностью 90 Вт с защитой ограничителя перегрузки
Структура машины
Структура тела:Оптимизированный фюзеляж с элегантным и прочным дизайном
Структура передней и задней дверей:Полностью замкнутые конструкции с максимальным пространством для обслуживания
Производительность электрического управления
Метод контроля:Mitsubishi PLC + сенсорный экран
Интерфейс управления:Простая и интуитивно понятная работа со стабильной производительностью
Аномальная сигнализация:Сигнализация высокой или низкой температуры
Защита от контроля температуры:Останавливает нагрев при сбое предварительного нагрева или сбое паяльной печи
Аксессуары Марки и модели
| Наименование аксессуара |
Марка и модель |
| ПЛК, сенсорный экран |
Мицубиши, управление дисплеем |
| Транспортный двигатель, коробка передач |
Тайваньский TCG однофазный 90 Вт, зубная коробка: 1:120K |
| Титановый когтя |
Специальные когти с двойным крючком из титанового сплава толщиной 1,5 мм |
| Двигатель оловной печи |
Тайвань TCG 3-фазный 4-полюсный 0,25KW высокотемпературный устойчивый |
| Вспомогательная реле |
OMRON MY2, MY4 |
| Преобразователь частот |
Ятай 0,4 кВт |
| Нагревательная трубка |
Тайваньская выставка по импорту никель-хромной проволоки |
| Фотоэлектрический переключатель |
24В NPN Swiss Joy |
| Реле твердого состояния |
Зуой 40А |
| Переключатель воздуха |
Чинт |
| Контактник переменного тока |
Чинт |
| Термопары |
Тайваньская панта, изоляция типа K |
| Кнопка начало |
Шнайдер |
| Взрывная головка |
ST-6 |
Система обслуживания
Период ответственности за дефекты:Все аксессуары поставляются с 1-летней бесплатной гарантией (за исключением человеческих факторов)
Не гарантируется:Пожизненное содержание с оплачиваемым обслуживанием (только затраты на рабочую силу и материалы)
Требования к рабочей среде
- Вентилируемая и сухая мастерская с плоским полом
- Температура окружающей среды: 5-45°C
- Стабильное, хорошо заземленное питание с номинальным током
Перед включением:Проверьте мощность, правильное заземление и безопасные электрические соединения.
О компании Shenzhen Honreal Technology Co., Ltd.
Национальное высокотехнологичное предприятие, специализирующееся на разработке, производстве и продаже оборудования SMT.Наша опытная техническая команда фокусируется на инновациях, чтобы удовлетворить разнообразные потребности клиентов с помощью ценных услуг.
Часто задаваемые вопросы
Вопрос: Как вы можете гарантировать качество продаж?
О: Мы гарантируем строгое тестирование каждой машины перед доставкой, чтобы обеспечить отличную производительность.
Вопрос: Как проходит обучение?
A: Инженеры могут обучаться на нашем предприятии или легко научиться через предоставленные учебные видео и руководство пользователя, включенные с машиной.
Вопрос: Могу ли я разместить свой логотип на продукте?
A: Мы полностью поддерживаем бесплатный сервис настройки логотипа - просто предоставьте свои требования.
В: Трудно ли пользоваться этими машинами?
Ответ: Нет, большинство клиентов учатся работать в течение 2 дней.
