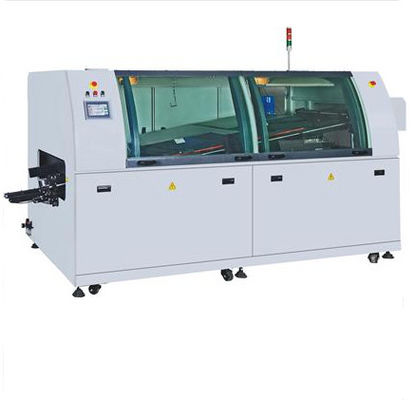

HR-300 LF Свинцово-свободная волновая сварная машина
STD: управляется сенсорным экраном; OPT: управляется компьютером
¤ Подходит для продуктов с низкой плотностью компонентов/требований к высокой производительности
¤ Поперечная головка распылителя с двигателем
¤ Японцы разбрызгивают ноздри с тонкими молекулярными размерами
¤ 2 Прегреватели; Горячий воздух + инфракрасные
¤ Модулированная структура предварительного нагрева, удобная для обслуживания
¤ SIEMENS PLC+PID с управлением в замкнутом цикле
¤ Варианты SUS 316L/TA1 Титановый сварщик
¤ Ручная сварка вверх/вниз и вход/выход
¤ Различные типы сварных пальцев
¤ Наклон 4-7° регулируемый
¤ Авточиститель пальцев
¤ Природное охлаждение воздуха с перекрестным потоком
¤ STD: Управление сенсорным экраном; OPT: Управление компьютером
| Модель | HR-300LF | HR-300LF сенсорный экран |
| Размер машины | L3750×w1350×H1550 мм | L3750×W1350×H1550 мм |
| Вес | 800 кг | |
| Цвет | Компьютерный серый | |
| Общий | ||
| Главное управление | Управление компьютером + PLC | Управление сенсорной панелью |
| Прегреватели | 2 | |
| Зона охлаждения | 1 | |
| Снижение градиента наклона | Естественное охлаждение воздухом:3-4°C/сек | |
| Требования к выхлопным газам | ≥3m'/сек ×2 | |
| Потребность в сжатом воздухе | > 4 кг/см2 | |
| Потребность в энергии | 3 Фаза 5 кабели 38oVac 50/60 Гц | |
| Потребление в начале | ≤ 20 кВт | |
| Устойчивое потребление | ≤ 7 кВт | |
| Время подъема |
Прегрев: около 15 минут. Сплавный горшок: Приблизительно 90 мин. |
|
| Исходное значение температуры |
Предварительное нагревание: температура в помещении - 200°С Сплавный горшок: Температура в помещении - 300°C |
|
| Контроль температуры | Контролируемый PID с закрытой петлей | |
| Точность температуры | ± 1°C | |
| Температура через отклонение | ±2°C | |
| Поток горячего воздуха | Приблизительно 50CFM | |
| Ширина процесса | 50-300 мм | |
| Высота процесса | 750 мм±30 мм | |
| Скорость конвейера | 0-1800 мм/мин | |
| Разрешение продукта |
Ссылка на канавы пальцев; Сверху сторона ≥ 100 мм;внизу ≥ 15 мм |
|
| Флюксер | ||
| Поперечная головка распылителя | SMC Пневматическое управление цилиндром | |
| Молекулярный размер | 20-40 микронов | |
| Диаметр насадки | 10,3 мм | |
| Капацитет потока | 20 л | |
| Сплавный горшок | ||
| Мощность кастрюли | 300 кг | |
| Материал для горшка |
Нержавеющая сталь 316L (Вариант: Титановый TA1) |
|
| Перемещение волны | Между Чипом и Ламбдой 36 мм | |
| Общая сумма | 00,19-0,21 кг/ч | |
Подробности:
Система предогрева:
1Прегреватель - это обогревательный корпус из нержавеющей стали.Нагревательные элементы расположены в корпусе и датчик размещен на потолке корпуса для точного обнаружения температуры.
2Такой предварительный нагреватель должен быстро нагревать ПХБ, покрытые смолой, и активировать поток для удаления загрязняющих веществ (окисленные слои, масляные пятна и т.д.) на соединениях, металлических поверхностях и проводах компонентов.Таким образом, приведение потока в полную силуЭтот процесс также испаряет влагу, содержащуюся в потоке, удаляет любые летучие растворители и уменьшает пузыри во время сварки.Он может повышать температуру как ПХБ, так и компонентов, чтобы предотвратить деформацию ПХБ из-за внезапного повышения температуры во время сварки, а компонент не повреждается из-за слишком быстрого повышения температуры..
Ежедневное обслуживание:
(1) Регулярно проверяйте, нормально ли напряжение источника питания.
(2) Если температура предогревателя слишком высока из-за каких-либо аномалий,Система управления отключит источник питания предварительного обогревателя автоматически и сигнализация будет активирована для защиты нашего контроллера температуры и нагревательных элементовЕсли температуры, показанные на термометре, колеблются слишком сильно и не могут достичь стабильного уровня,Причина может быть в том, что предельные значения предупреждения установлены слишком низкими (и, соответственно, должны быть перестановлены на более высокие значения) или бесконтактные переключатели неисправны.
Вопрос: Как вы можете гарантировать качество продаж?
О: Мы гарантируем, что каждый набор машин проходит строгие испытания, прежде чем они будут доставлены вам, чтобы обеспечить отличную производительность всех продуктов.
Вопрос: Как проходит обучение?
A: После покупки наших машин, ваши инженеры могут пойти в нашу компанию или это так легко работать
Устройство в соответствии с учебным видео и руководством пользователя, руководство пользователя будет поставляться вместе с машиной.
Вопрос: Я хотел бы спросить вас, можно ли иметь мой логотип на продукте.
Мы надеемся, что вы знаете, что наша компания прекрасно поддерживает персонализированный сервис логотипов, мы делаем это. Кроме того, это совершенно бесплатно, так что просто скажите нам ваши требования.
В: Трудно ли пользоваться этими машинами?
Ответ: Нет, совсем не трудно. Для наших предыдущих клиентов максимум 2 дня достаточно, чтобы научиться управлять машинами.
