Автоматическая волновая паяльная машина с двойным крючком
Машины для волновой сварки ПКБ HR-300E:
● Упрощенный дизайн внешнего вида, просторная стеклянная раздвижная дверь, легкая для наблюдения и обслуживания; гармоничный цвет, ориентированная на людей концепция дизайна.
● С помощью сенсорного экрана, легко управлять.
● Ввозный распылитель распылитель распылитель распылитель распылитель распылитель распылитель распылитель распылитель распылитель распылитель распылитель
● Автоматическая система отслеживания распыления, область распыления и время автоматически регулируются с размером ПХБ и выполняют функцию автоматической очистки распылителя.
● Предварительный нагреватель имеет независимую модульную конструкцию нагрева, с достаточным пространством для предварительного нагрева, эффективной тепловой компенсацией и достаточным и равномерным предварительным нагревом.
● Система оловянной печи использует внешний режим нагрева, конструкцию с близким волновым гребнем, регулируемый угол сопла, а также опциональный стандартный и энергосберегающий режим работы.и может автоматически собиратьЛегко чистить.
● Тиновая печь защищает окружающую среду, экономит энергию, имеет высокую эффективность и стабильную температуру.
● На волновой вершине используется технология управления преобразованием частоты, высоко независимый контроль, простая работа и цифровой дисплей.
● Дату и время можно установить в соответствии с потребностями работы для автоматического запуска и отключения.
● С функцией автоматического подсчета PCB, удобной для управления производством.
● Он оснащен звуковой и световой сигнализацией, текстовым запросом и функцией аварийной остановки.
● Система управления ПЛК и сенсорным экраном.
● Сплавник изготовлен из титанового материала, который в 100% случаев может быть соединен без свинца.
● Клиент может выбрать "L" палец для поддонов, или двойной крючок палец для PCB.
| HR-300E - Спецификации | |
| Модель | HR-300E |
| Ширина ПКБ | 50-400 мм |
| Мощность сварочного котла | 250 кг |
| Рабочая мощность/общая мощность | 9-10 кВт/18 кВт |
| Размер | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Чистая масса | 800 кг. |
| Система управления | Сенсорный экран + ПЛК |
| Конвейерный двигатель | 3Ph 220В,90Вт |
| Скорость конвейера | 200MM-1800MM/мин |
| Капацитет потока | 60,5 литра |
| Вместимость алкоголя | 40,5 литра |
| Направление конвейера ПКБ | Слева направо |
| Способ распыливания | Степной двигатель, линейная рельса и движущийся распылитель |
| Распылитель | Япония ST-6 |
| Зона предварительного нагрева | 1 отдельная зона предварительного нагрева нижней части |
| Мощность предварительного нагрева | 70,5 кВт/зона |
| Материал для сварки | Полностью Ti |
| Нагреватель котельных | Из чугуна |
| Мощность нагревателя | 1.2KW*7PCS |
| Номер волны | двойные волны |
| Тип волны | Первая волна турбулентности и вторая волна Ламбды |
| Время плавления | 60 минут |
| Подъем и опускание сварного котла | Учебное пособие |
| Сплавная кастрюля в и из | Моторизованные |
| Насос для чистки пальцев | 1PH 220В 10Вт |
| Тип пальца | Двойной крюк |
| Материал для пальцев | Ти |
| Угол сварки | 5-7° |
| Доставка воздуха | 3-5BAR |
| Электрическое питание | 3PH 380V 50HZ |

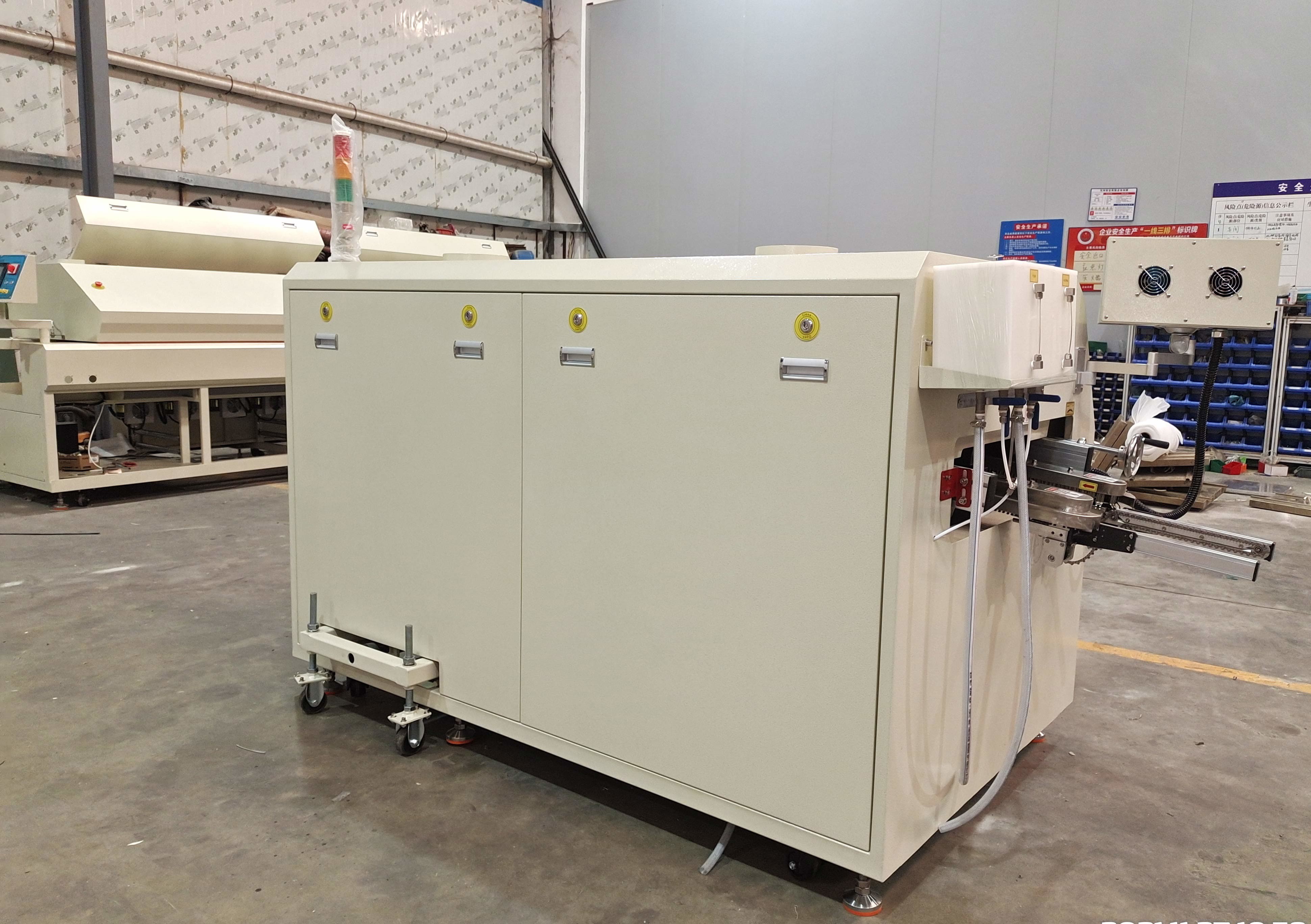

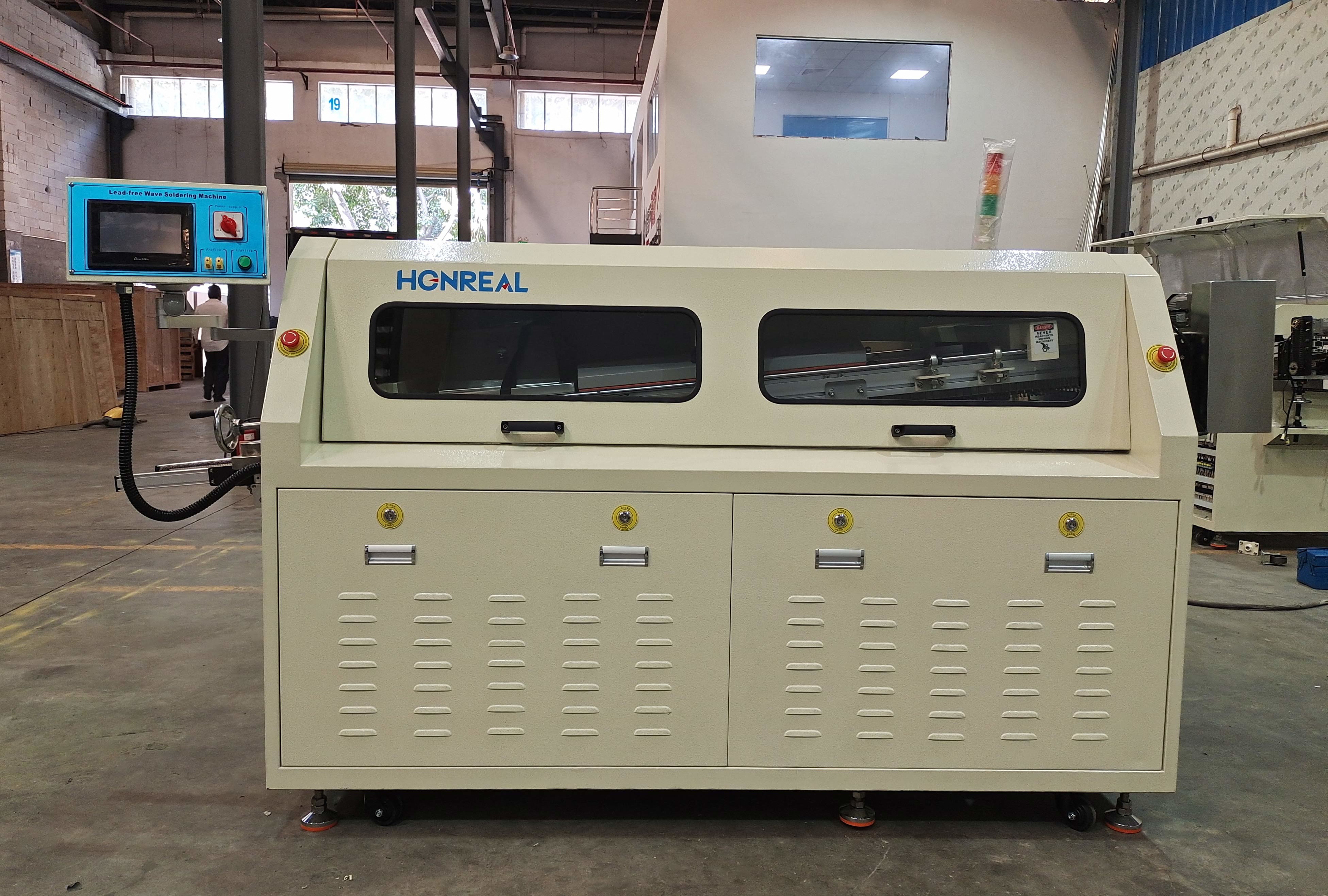

Фотошоу:
Место установки:
1. Работать с машиной в чистой и проветриваемой среде, чтобы избежать влияния пыли или других веществ на качество сварки;
2Не устанавливайте машину вблизи источников электрических или магнитных помех.
3Не позволяйте входу и выходу машины лицом к вентилятору или окну с ветром во время его установки.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
