Почему мы используем выборочную волновую сварочную машину?
Несмотря на то, что некоторые компоненты могут быть сварены с помощью THT-процесса, некоторые высокомощные и тонкозвуковые компоненты трудно найти.
Проникновение олова волновой сварки может достигать только 75%, но выборочные волновые сварки с системой выборочной сварки могут достигать 100% проникновения.

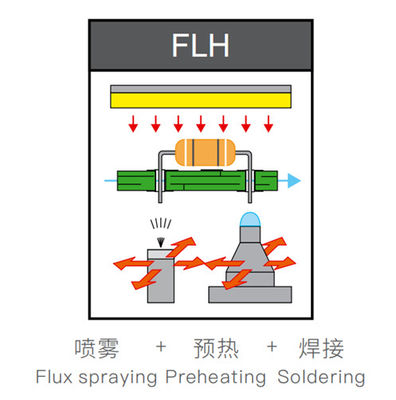

HR-400CСелективная сварочная машина сочетается с модулем распыления потока, модулем предварительного нагрева, модулем сварки, интегрированной конструкцией и свободным расширением.что может сэкономить много потокаПрегрев использует горячий воздух и нижний инфракрасный свет, он может быстро испарить влагу потока и привести ПКБ до определенной температуры,чтобы ПКБ не подвергался ударному нагреву при контакте с жидкой сваркойМодуль сварки может быть использован в одиночной или двойной кастрюли в соответствии с требованиями клиента.С высокой технологией и модульной конструкциейHR-400Cмашины для селективной волновой сварки,HR-400Cвыборочная сварочная машина отвечает самым высоким требованиям гибкости и пропускной способности
Сейчас машины для селективной сварки широко используются в автомобильной, медицинской, военной и т.д. промышленности, иHR-400CВыборочная волновая сварная машина будет вашим лучшим выбором.
Технические параметры:
| Имя машины | SELPOT-400 | |
| Общий | ||
| Размер | L1520 мм X W1650 мм X H1650 мм | |
| Общая мощность | 18 кВт | |
| Потребление мощности | 5-7 кВт | |
| питание | Трехфазный 380В 50Гц | |
| Чистая масса | 1200 кг | |
| Воздушный источник | 00,4-0,6 МПа | |
| требуемый поток воздуха | 8-12 л/мин | |
| требуемое давление N2 | 00,4-0,6 МПа | |
| требуемый поток N2 | более 2 кубических метров в час | |
| требуемая чистота N2 | > 99,998% | |
| требуется изнуряющий | 500-800CMB/ч | |
| носителя или ПКБ | ||
| перевозчик | по продукту | |
| Максимальный размер носителя | L400 x W400 мм | |
| Толщина ПКБ | 0.2 мм-----6 мм | |
| Край ПКБ | 5 мм и более | |
| Контейнер и конвейер | ||
| управление | Промышленный ПК | |
| ширина конвейера | 100-400 мм | |
| тип конвейера | Ролик SUS | |
| толщина конвейера | 2-6 мм (толщина края или толщина носителя) | |
| Направление конвейера ПКБ | Слева направо | |
| Пропускная способность конвейера PCB | 100 мм | |
| Прозрачность дна конвейера ПКБ | 30 мм | |
| нагрузка конвейера | < 10 кг | |
| конвейерная рельса | Алюминиевые рельсы | |
| высота конвейера | 900+/-30 мм | |
| Таблица предложений | ||
| ось движения | X, Y, Z | |
| Управление движением | Сервоуправление с закрытым контуром | |
| двигатель движения | Сервомотор Panasonic | |
| шаровой винт | Хивин | |
| точность позиции | + / - 0,05 мм | |
| шасси | сварка металлов | |
| Управление потоком | ||
| потоковое отверстие | Япония Lumina | |
| долговечность насадки | из нержавеющей стали | |
| вместимость резервуара потока | 3 л | |
| резервуар потока | резервуар давления | |
| вместимость бака с алкоголем | 1 л | |
| резервуар с алкоголем | резервуар давления | |
| Предварительная нагревка | ||
| метод предварительного нагрева | верхнее инфракрасное отопление | |
| мощность обогревателя | 13.5кВт | |
| диапазон температуры | 25-240°С | |
| Сплавный горшок | ||
| стандартный номер горшка | 1 шт. | |
| вместимость сварочного котла | 13 кг/соединительный котел (электромагнитный насос) | |
| Контроль температуры сварки | PID | |
| время плавления | 20-30 минут | |
| максимальная температура сварки | 350 °C | |
| нагреватель сварки | 1.2kw | |
| соединительная соломинка | ||
| ноздри | на заказ | |
| материалы | высокоуглеродный сплав | |
| стандартно оборудованная сосна | С стандартным оборудованием 5 штук/поясной горшок ((внутренний диаметр сопла 2,5 мм, 3 мм, 4 мм, 5 мм, 6 мм) | |
| Управление Н2 | ||
| Нагреватель N2 | стандартное оборудование | |
| ID N2 температурный диапазон | 0-350 C | |
| Потребление N2 | 2 м3 /ч / сопла |
|
SMT Wave Soldering Machine - это современный электронный продукт, предназначенный для удовлетворения конкретных потребностей промышленности по производству электроники.
Наша техническая поддержка и услуги включают:
Наша команда опытных техников стремится обеспечить отличное обслуживание клиентов и обеспечить максимальную эффективность работы вашей машины для сварки на волнах.
