Высокое качество низкая стоимость на линии THT через отверстия системы селективной волновой сварки
Селективная волновая сварка - это специальная форма волновой сварки, изобретенная для удовлетворения требований к разработке сварки проходных компонентов.Он в основном подходит для сварки проходных компонентов в высококлассных электронных продуктах.Например: военные электронные продукты, автомобильная электроника, продукты коммутационного питания и другие отрасли, требующие более высокой надежности сварки.
Преимущества:
1Интегрированная полнофункциональная модель, вся платформа движения с интегрированным распылением и сваркой, компактное пространство.
2Площадь ПКБ зафиксирована, распылительная и сварочная платформы перемещаются.
3Высокое качество сварки, значительно улучшает скорость пропуска сварки.
4Модульная конструкция онлайн-транспорта SMEMA, поддержка клиентов для гибкого формирования линии.
5Все параметры могут быть установлены на ПК и сохранены в меню ПКБ, такие как движущийся путь, температура сварки, тип потока, тип сварки, температура n2 и т.д.,Лучшая прослеживаемость и легкое получение качества повторной сварки.
| Имя машины | SELPOT-400 | |
| Общий | ||
| Размер | L1520 мм X W1650 мм X H1650 мм | |
| Общая мощность | 18 кВт | |
| Потребление мощности | 5-7 кВт | |
| питание | Трехфазный 380В 50Гц | |
| Чистая масса | 1200 кг | |
| Воздушный источник | 00,4-0,6 МПа | |
| требуемый поток воздуха | 8-12 л/мин | |
| требуемое давление N2 | 00,4-0,6 МПа | |
| требуемый поток N2 | более 2 кубических метров в час | |
| требуемая чистота N2 | > 99,998% | |
| требуется изнуряющий | 500-800CMB/ч | |
| носителя или ПКБ | ||
| перевозчик | по продукту | |
| Максимальный размер носителя | L400 x W400 мм | |
| Толщина ПКБ | 0.2 мм-----6 мм | |
| Край ПКБ | 5 мм и более | |
| Контейнер и конвейер | ||
| управление | Промышленный ПК | |
| ширина конвейера | 100-400 мм | |
| тип конвейера | Ролик SUS | |
| толщина конвейера | 2-6 мм (толщина края или толщина носителя) | |
| Направление конвейера ПКБ | Слева направо | |
| Пропускная способность конвейера PCB | 100 мм | |
| Прозрачность дна конвейера ПКБ | 30 мм | |
| нагрузка конвейера | < 10 кг | |
| конвейерная рельса | Алюминиевые рельсы | |
| высота конвейера | 900+/-30 мм | |
| Таблица предложений | ||
| ось движения | X, Y, Z | |
| Управление движением | Сервоуправление с закрытым контуром | |
| двигатель движения | Сервомотор Panasonic | |
| шаровой винт | Хивин | |
| точность позиции | + / - 0,05 мм | |
| шасси | сварка металлов | |
| Управление потоком | ||
| потоковое отверстие | Япония Lumina | |
| долговечность насадки | из нержавеющей стали | |
| вместимость резервуара потока | 3 л | |
| резервуар потока | резервуар давления | |
| вместимость бака с алкоголем | 1 л | |
| резервуар с алкоголем | резервуар давления | |
| Предварительная нагревка | ||
| метод предварительного нагрева | верхнее инфракрасное отопление | |
| мощность обогревателя | 13.5кВт | |
| диапазон температуры | 25-240°С | |
| Сплавный горшок | ||
| стандартный номер горшка | 1 шт. | |
| вместимость сварочного котла | 13 кг/соединительный котел (электромагнитный насос) | |
| Контроль температуры сварки | PID | |
| время плавления | 20-30 минут | |
| максимальная температура сварки | 350 °C | |
| нагреватель сварки | 1.2kw | |
| соединительная соломинка | ||
| ноздри | на заказ | |
| материалы | высокоуглеродный сплав | |
| стандартно оборудованная сосна | С стандартным оборудованием 5 штук/поясной горшок ((внутренний диаметр сопла 2,5 мм, 3 мм, 4 мм, 5 мм, 6 мм) | |
| Управление Н2 | ||
| Нагреватель N2 | стандартное оборудование | |
| ID N2 температурный диапазон | 0-350 C | |
| Потребление N2 | 2 м3 /ч / сопла | |

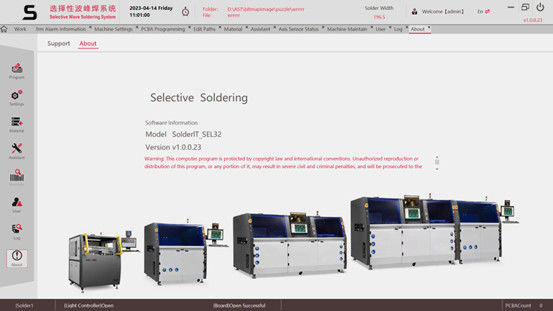

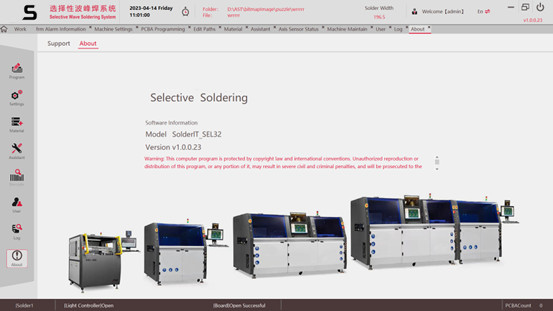

Подробности:
1Минимальная конфигурация
Процессор не менее 2,0 ГГц, внутреннее хранилище не менее 4 ГБ, свободное дисковое пространство не менее 16 ГБ.
2. Рекомендую конфигурацию
Процессор 1,8 ГГц, внутреннее хранилище 8 Гг, левое дисковое пространство 512 Гб, гигабитная сетевая карта.
Разрешение экрана
1920 * 1080 (необходимо)
Операционная система:Win7 64 бит,Win10 64 бит
