Преимущества:
1Интегрированная полнофункциональная модель, вся платформа движения с интегрированным распылением и сваркой, компактное пространство.
2Площадь ПКБ зафиксирована, распылительная и сварочная платформы перемещаются.
3Высокое качество сварки, значительно улучшает скорость пропуска сварки.
4Модульная конструкция онлайн-транспорта SMEMA, поддержка клиентов для гибкого формирования линии.
5Все параметры могут быть установлены на ПК и сохранены в меню ПКБ, такие как движущийся путь, температура сварки, тип потока, тип сварки, температура n2 и т.д.,Лучшая прослеживаемость и легкое получение качества повторной сварки.

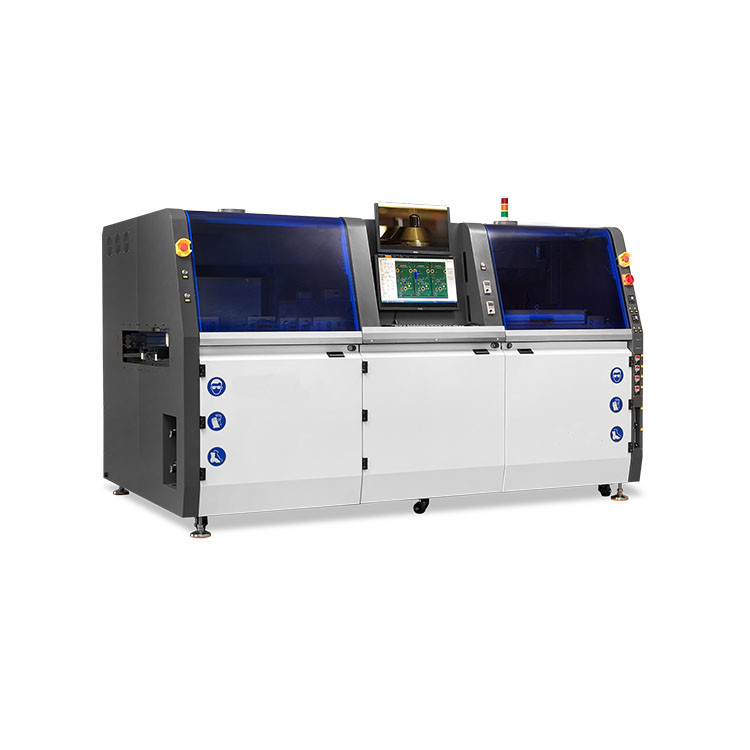

| Имя машины | SEL-31 |
| Общий | |
| Размер | L2550 X W1480 X H1665 |
| Общая мощность | 16 кВт |
| Потребление мощности | 4 - 8 кВт |
| питание | Однофазный 220В 50Гц |
| Чистая масса | 1500 кг |
| Воздушный источник | 3-5BAR |
| требуемый поток и чистота Н2 | 3 м3/час, чистота>99,998% |
| требуется изнуряющий | 600-1000CMB/ч |
| Контейнер и конвейер | |
| управление | Промышленное управление ПК + ПЛК |
| ширина конвейера | 100-400 мм |
| тип конвейера | Железнодорожная транспортировка цепочек распылительной и предварительного нагрева секций, транспортировка роликов для сварных секций |
| Направление конвейера ПКБ | Слева направо или направо |
| конвейерная рельса | Алюминиевые рельсы |
| высота конвейера | 900+/-30 мм |
| Таблица предложений | |
| ось движения | X, Y, Z |
| Управление движением | Сервоуправление с закрытым контуром |
| точность позиции | + / - 0,05 мм |
| пламя | сварка металлов |
| Управление потоком | |
| потоковое отверстие | Япония Lumina |
| долговечность насадки | из нержавеющей стали |
| вместимость резервуара потока | 1 л |
| вместимость бака с алкоголем | 1 л |
| Предварительная нагревка | |
| метод предварительного нагрева | Горячий воздух сверху, инфракрасный нагреватель снизу |
| мощность обогревателя | 6 кВт |
| диапазон температуры | 25-240 градусов |
| Сплавный горшок | |
| стандартный номер горшка | 1 шт. |
| вместимость сварочного котла | 16 кг/соединительный котел |
| диапазон температуры сварки | PID |
| время плавления | 30 минут |
| максимальная температура сварки | 350 C |
| нагреватель сварки | 10,5 кВт/поясовая кастрюля |
| Сплавные сосуды | |
| тусклость сопла | на заказ |
| материалы | высокоуглеродный сплав |
| стандартно оборудованная сосна | 5 шт. (для 2,5 мм/ 3,0 мм/ 4,0 мм/ 5,0 мм/ 6,0 м) |
| Управление Н2 | |
| Нагреватель N2 | стандартное оборудование |
| Диапазон температуры N2 | 0 - 350 C |
| Потребление N2 | 1 - 3 м3 /ч / сопла |
Стандартные машины включают:
| 序号Сериал | 名称Item (Название) | 内容содержание | Количество Количество |
| 1 | Система управления | компьютер хостмашина и дисплейПК и монитор |
1 комплект |
| 实时监控摄像头 В прямом эфире на мониторе | |||
| контроллер и контролкар управление движением | |||
| 2 |
Платформенная система движения (喷雾用) |
全??造两轴平台xy движущийся стол |
1 комплект
|
| 两轴全配滚珠丝杆及直线导轨2 ось, оснащенная шаровым винтом и линейной гильдией | |||
| 两轴全配伺服电机及伺服驱动器2 оси, оснащенные сервомотором и приводом | |||
| 3 | избирательная система отжима | 进口喷射 进口喷射 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 |
1 комплект
|
| Помощник-растворитель- резервуар | |||
| 喷雾气控制流动气动系统 | |||
| 喷嘴 автоматическая очистка системыNozzle автоматическая система очистки | |||
| 4 | 预热系统прегревная система | 热风上预热, 红外射灯下预热 Прегрейте горячий воздух, инфракрасный нагреватель внизу |
1 комплект
|
| 5 |
Платформенная система движения (Циновый котел) |
全??造三轴平台xyz движущийся стол |
1 комплект
|
| Три оси с полным свертывающимся железным прутом и прямым проводником, оснащенные шаровым винтом и линейным рельсом | |||
| Три ось полный с сервисным электрическим аппаратом и сервисным приводом, оснащенные сервомотором и драйвером | |||
| 6 | 选择性 接锡炉Сплавный горшок | 15kg锡炉,叶轮,流道,伺服系统15kg емкость сварщик кастрюли, винт, туннель, сервер двигатель |
1 комплект
|
| Устройство оповещения о температуре сварки над температурой | |||
| Система управления температурой сварки | |||
| 气在线独立温控系统n2 линейная система отопления | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) Стандартно оборудованная запорная сосна | |||
| 7 |
运输部份 Конвейерная система |
前后运输导轨独立步进驱动 (喷雾预热段)Независимая шаговая установка передней и задней транспортных проводников (распылительная предварительная нагревательная часть) |
1 комплект
|
| 前后链条 运输导轨 ((喷雾预热段) Руководство по передней и задней цепочкам транспортировки (распылительный предварительный нагрев) | |||
| PCB板阻??装置喷雾段,预热段Спрейная секция блокирующего устройства для пластин PCB, предварительная секция нагрева | |||
| 前后运输导轨独立步进驱动 (锡炉段)Независимый шаговой привод передней и задней транспортной проводной рельсы (секция для сварки олово) | |||
| 前后滚轮运输导轨 ((锡炉段) Передний и задний ролики транспортного руководства (секция стальной сварки) | |||
| PCB板阻??装置锡炉段Устройство блокирования пластинки PCB секция сварки олова | |||
| Устройство сборочного скрепления ПКБ | |||
| 8 | 机器??体Шасси машины | 机架及表面喷粉机框架/cover & paint |
1 комплект
|
