Преимущества:
1.Офлайн-модель машины, в одном и том же таблице движения XYZ сочетает в себе селективное флюсирование и запор, компактный и полный функционал.
2Высокое качество сварки.
3Движение платы ПКБ, распыление и сварочная платформа зафиксированы.
4.Может быть помещен рядом с производственной линией SMT для сварки, очень гибкий.
5Все параметры могут быть установлены на ПК и сохранены в меню ПКБ, такие как движущийся путь, температура сварки, тип потока, тип сварки, температура n2 и т.д.,Лучшая прослеживаемость и легкое получение качества повторной сварки.

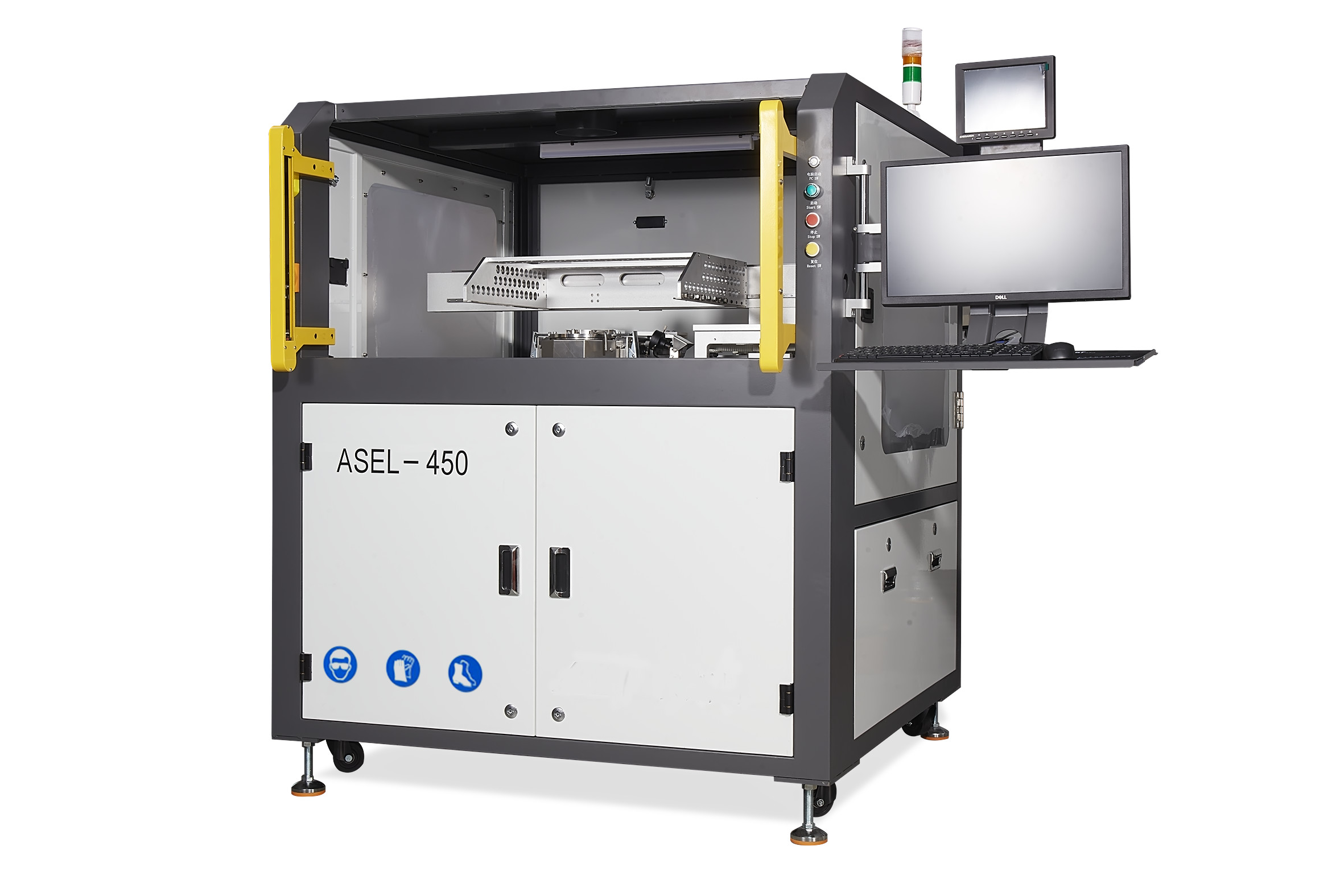

| Положение | ASEL-450 |
| Общий | |
| Рабочая мощность/максимальная мощность | 1--3КВт/5КВт |
| Размер ПКБ | 50х50-350х450 мм |
| Размер машины | 1090*1256*1340 мм |
| Чистая масса | 320 кг |
| Электрическое питание | 1PH 220V 50HZ |
| Доставка воздуха | 3-5 бар |
| Необходимость выпуска | 100 м3/ч |
| Роботизированная платформа для печатных платформ | |
| Оси движения | X, Y, Z |
| Управление движением | Полное серво |
| Точность позиции | + / - 0,05 мм |
| Верхний просвет на ПКБ | 80 мм |
| Прозрачность дна ПКБ | 30 мм |
| Позиционирование ПКБ | Самоиспытательное давление |
| Управление сваркой | |
| Стандартные станции сварки | 1 шт. |
| Пропускная способность сварочного котла | 15 кг |
| Контроль температуры сварки | PID |
| Время нагрева | 45 минут. |
| Максимальная температура | 380 C |
| Нагреватель для сварки | 3 кВт |
| Сплавные сосуды | |
| Мини-волновые сосуды | Диа 2 до 8 мм |
| Настраиваемая сосна | Может обеспечить |
| Управление инерцией азота (N2) | |
| Нагреватель N2 | стандартное оборудование |
| Диапазон управления N2 Temp PID | 0 - 350 C |
| Потребление Н2 на ножу | 1.5 м3/ч/нозль |
| Необходима чистота Н2 кислород | О2 < 20 ППМ |
| Управление потоком | |
| Насосы для распыления | Мини-распылитель, тип атомизации |
| Капацитет потока | 1.2L |
| Резервуар потока | Резервуар под давлением |
| Система управления | |
| Метод программы | Управление компьютером на ПК |
| Система управления | Управление компьютером на ПК |
| Обычное время программы | 10 минут. |
