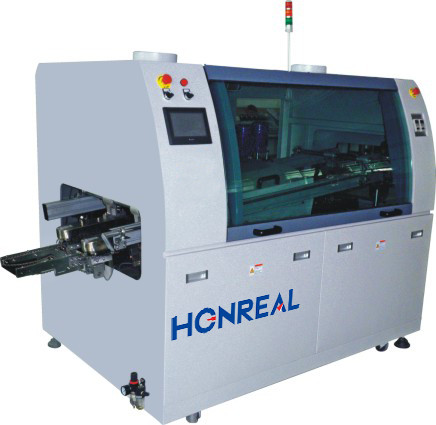

HR-200 SWave Soldering Machine (машина для сварки волнами)
STD: Передняя панель управления включением/выключением; OPT:Управление сенсорным экраном
¤ Подходит для продуктов с низкой плотностью компонентов/низкими критериями процесса/продуктов с содержанием свинца
¤ SMC Пневматический цилиндроприводный флюксер
¤ 1 Инфракрасный предгреватель
¤ Модулированная структура предварительного нагрева, удобная для обслуживания
¤ Mitsubishi PLC+PID управляемый в замкнутом цикле
¤ Сплавник SUS 316L
¤ Ручная сварка вверх/вниз и вход/выход
¤ Различные типы сварных пальцев
¤ Наклон 4-7° регулируемый
¤ Авточиститель пальцев
¤ Природное охлаждение воздуха с перекрестным потоком
¤ STD: Передняя панель включена/выключена; OPT: сенсорный экран
| Модель | Управление панелью HR-200 | HR-200 сенсорный экран |
| Размер машины | L2550×w1350×H1550 мм | L2550×W1350×H1550 мм |
| Вес | 600 кг | |
| Цвет | Компьютерный серый | |
| Общий | ||
| Главное управление | Управление кнопкой панели | Управление сенсорной панелью |
| Прегреватели | 1 | |
| Зона охлаждения | 1 | |
| Снижение градиента наклона | Естественное охлаждение воздухом:3-4°C/сек | |
| Требования к выхлопным газам | ≥3m'/сек ×2 | |
| Потребность в сжатом воздухе | > 4 кг/см2 | |
| Потребность в энергии | 3 Фаза 5 кабели 38oVac 50/60 Гц | |
| Потребление в начале | ≤ 17 кВт | |
| Устойчивое потребление | ≤ 6 кВт | |
| Время подъема |
Прегрев: около 15 минут. Сплавный горшок: Приблизительно 70 мин. |
|
| Исходное значение температуры |
Предварительное нагревание: температура в помещении - 200°С Сплавный горшок: Температура в помещении - 300°C |
|
| Контроль температуры | Контролируемый PID с закрытой петлей | |
| Точность температуры | ± 1°C | |
| Температура через отклонение | ±2°C | |
| Поток горячего воздуха | Приблизительно 50CFM | |
| Ширина процесса | 50-250 мм | |
| Высота процесса | 750 мм±30 мм | |
| Скорость конвейера | 0-1800 мм/мин | |
| Разрешение продукта |
Ссылка на канавы пальцев; Сверхубока ≥ 100 мм;низу ≥ 15 мм |
|
| Флюксер | ||
| Поперечная головка распылителя | SMG Пневматическое управление цилиндром | |
| Молекулярный размер | 20-40 микронов | |
| Диаметр насадки | 10,3 мм | |
| Капацитет потока | 20 л | |
| Сплавный горшок | ||
| Мощность кастрюли | 250 кг | |
| Материал для горшка | Нержавеющая сталь 316L | |
| Перемещение волны | Между Чипом и Ламбдой 36 мм | |
| Общая сумма | 00,19-0,21 кг/ч | |
Подробности:
Место установки:
1. Работать с машиной в чистой и проветриваемой среде, чтобы избежать влияния пыли или других веществ на качество сварки;
2Не устанавливайте машину вблизи источников электрических или магнитных помех.
3Не позволяйте входу и выходу машины лицом к вентилятору или окну с ветром во время его установки.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Рабочая среда и условия:
1. Оборудование должно быть размещено в проветриваемом и сухом цехе с плоским полом;
2Температура рабочей среды должна быть в пределах 5°45°C;
3Должно быть установлено стабильное источник питания (хорошо заземленное свинцом) с номинальным током, и его напряжение должно быть записано на табличке;
