● Новый упрощенный дизайн заменяет обычный прямоугольный экстериор, основанный на механической эстетике и практичности, что облегчает обслуживание.
● Контроллер PLC, ПК и он-лайн UPS образуют стабильную, безопасную и эффективную систему управления.
● Программное обеспечение имеет такие функции, как подсчет ПКБ, настройка и редактирование температуры, меню параметров ПКБ, а также тестирование профилей, сигнализация и конверсия мульти-языков.Программное обеспечение имеет большое влияние на вопросы безопасности как волновой двигатель работает безопасной температуры и т.д..
● Один недельный таймер будет удивительно полезен для клиента, который может ежемесячно редактировать график работы на этой волновой паяльной машине.И машина может включиться автоматически, чтобы расплавить сварку до оператора приходят на работуКогда приходит время работать, сварка растаяла и все готово.Это сэкономит клиенту около 1,5 часов в день.
● Специально разработанная проводная рельса уменьшает деформацию, вызванную теплом; после двух лет работы вам нужно заменить только штанги, а не всю конвейерную рельсу.
● Пропылятель, управляемый шаговым двигателем, скорость может быть установлена на ПК. Время движения и остановки будет установлено более ценным способом.
● Распылитель изготовлен в Японии; он обеспечивает идеальную производительность атомизации потока.
● автоматическое добавление потока, на резервуаре для потока есть два датчика.Оператор просто нужно поставить весь баррель потока в резервуар потока, в то же время поместите сосущую трубку в бочку.
● Контроль зоны предварительного нагрева путем принудительной конвекции воздуха с помощью контроллера температуры в модели PID.
● 3 отдельные нижние зоны горячего воздуха и третьи верхние зоны горячего воздуха необязательны, эта конфигурация обеспечит наибольший эффект предварительного нагрева для сварки.
● Использование чугунного нагревателя для сварного котла, который устанавливается снаружи сварного котла.
● Двойная волновая сварка. Обе высоты волн контролируются преобразователем. Изменение высоты волны путем регулирования частоты питания.
● Половочная кастрюля изготовлена из тианилового материала толщиной 3 мм. Длительная гарантия.
● Высококачественный волновой двигатель B&M, сделанный в Италии, с небольшим шумом и более стабильным.
● Сплавник может подниматься и опускаться, двигаться вверх и вниз автоматически.

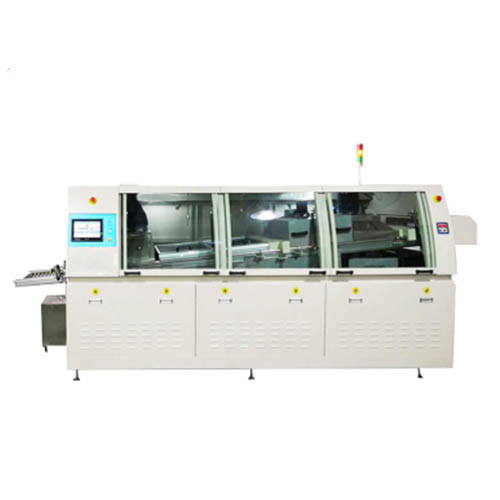

Спецификации машины HR-400F для сварки на волнах без свинца
| HR-400F - Спецификации | |
| Модель | HR-400F |
| Ширина ПКБ | 50-400 мм |
| Мощность сварочного котла | 390 кг |
| Рабочая мощность/общая мощность | 5-12 кВт/25 кВт |
| Размер машины | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| Чистая масса | 1500 кг |
| Система управления | ПК + ПЛК |
| Конвейерный двигатель | 3Ph 220 Вт, 90 Вт |
| Скорость конвейера | 200MM-1800MM/мин |
| Вместимость алкоголя | 40,5 литра |
| Направление конвейера | Слева направо |
| Способ распыливания | шаговой двигатель и сдвигающийся распылитель |
| Распылитель | Япония ST-6 |
| Зона предварительного нагрева | 3 отдельных зоны предварительного нагрева на дне |
| Мощность предварительного нагрева | 4 кВт/зона |
| Материал для сварки | Полностью Ti |
| Нагреватель котельных | Из чугуна |
| Мощность нагревателя | 1.2KW*10PCS |
| Номер волны | двойные волны |
| Тип волны | Первая волна турбулентности и вторая волна Ламбды |
| Время плавления | 110 минут |
| Подъем и опускание сварного котла | Электрический переключатель |
| Сплавная кастрюля в и из | Электрический переключатель |
| Насос для чистки пальцев | 1PH 220В 10Вт |
| Тип пальца | Двойной крюк или L-пальчик |
| Материал для пальцев | Ти |
| Угол сварки | 5-7° |
| Доставка воздуха | 3-5BAR |
| Электрическое питание | 3PH 380V 50HZ |
Введение процесса:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by oneПосле этого сварные ПХБ будут высылаться из системы сварки по цепному конвейеру.
Предупреждения:
1Из-за неравномерного испарения состава потока следует регулярно проверять удельную тяжести потока и поддерживать его наилучшее значение 0.83.
2Обычно весь поток должен быть заменен в течение 15-30 дней, но это зависит от его ухудшения.
3. Насадка должна быть очищена каждый день после окончания смены, развернув гайку насадки и погрузив ее в коробку с алкоголем, чтобы предотвратить слишком большое количество грязи.Постарайтесь как можно лучше не врезать и не повредить его..
4Регулярно проверяйте датчик, если там слишком много грязи.
5Два клапана регулирования потока для управления распылением, после правильного регулирования, не должны меняться случайно.Ни один работник, которые не посвящены эксплуатации этой машины не разрешается использовать его, чтобы избежать любой плохой распыливания.
6Датчик перед пистолетом-распылителем должен обнаружить ПХБ.Так что ПХБ должны быть переданы цепными когтями автоматически в машину и не должны быть вытянуты вручную, чтобы какой-либо посторонний объект (например, рука) не активирует датчик.
7. очистить любую собранную воду в воздушном фильтре.
8При регулировании распылителя для проверки эффекта распылителя может использоваться прозрачная пластиковая доска.
9Фильтр следует чистить 1 ~ 3 раза в день.
(3) Регулярно проверяйте температуру нижней стороны ПХБ для обеспечения наилучшего эффекта сварки.
(4) Регулярно проверяйте, не устарели ли кабели, чтобы избежать отключения электричества.
