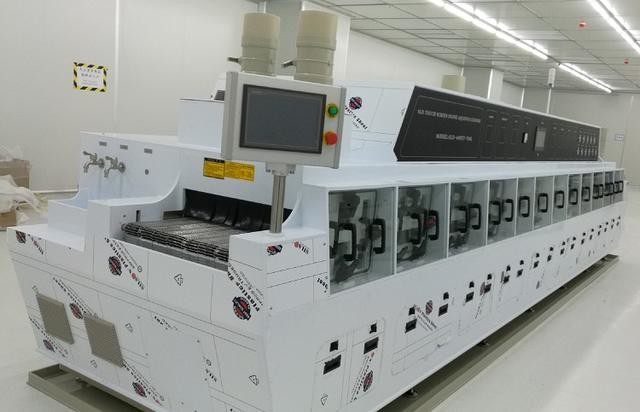

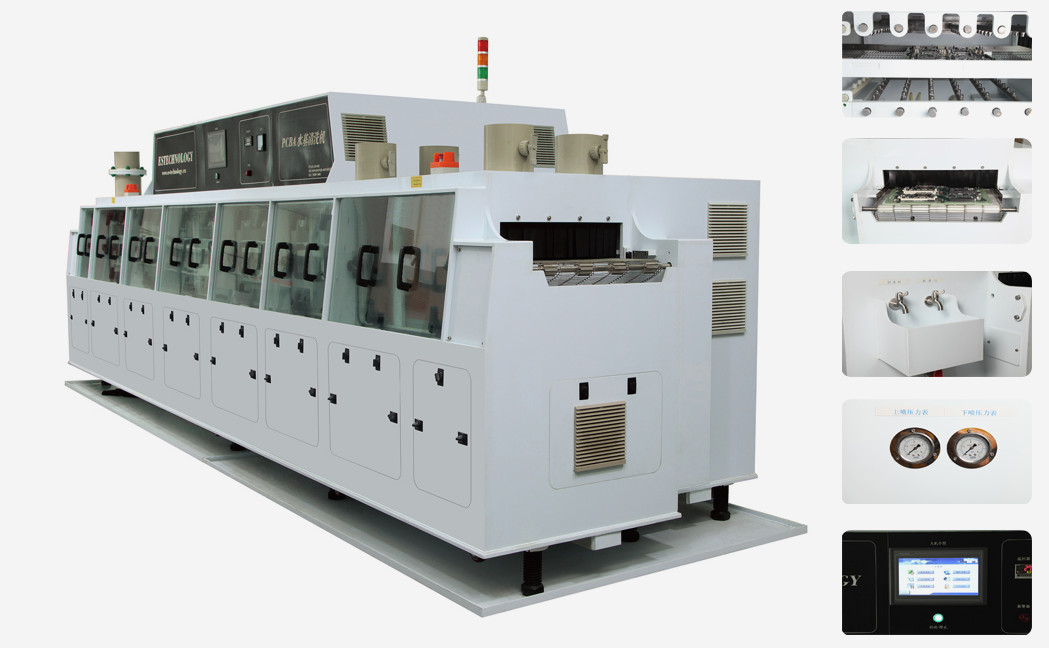

Раздел химической очистки SMT Очистительное оборудование Коррозионно устойчивый PP материал

1. Полное описание машины:

• Вся машина изготовлена из PP-пластинки, импортированной из Тайваня, с красивой внешностью.
• Основываясь на хороших химических характеристиках ПП-карты, машина может адаптироваться к щелочному очистительному средству и кислотному очистительному средству, и нет ограничений на то, какое очистительное средство использовать.Противодействие кислотам и щелочам намного лучше, чем у машины для чистки из обычной нержавеющей стали.
• Благодаря хорошей окислительной стойкости материала ПП, внешний вид и интерьер машины остаются такими же, как и раньше, даже после многих лет использования.
• Все пластины из ПП обрабатываются с помощью ЧПУ.
• Нижняя часть всех резервуаров сварлена тремя слоями арматуры, чтобы избежать утечки.
• Подкамерный каркас представляет собой уплотненный стальной каркас, завернутый в PP-пластинку.
• Специализированный 316 нержавеющей стали вентиляторной формы насадки
• Система восстановления конденсата в химической секции (необязательно)

2Процесс очистки
1.Модуль химической очистки
1.1Химическая предварительная очистка или изоляция
Присоедините к продукту воду или очистительное средство для предварительного распыления, после очистки раствор воды возвращается в химический бак или выводится непосредственно.
Функция: вымыть большие загрязнители на поверхности доски, такие как запорные шарики, пыль и т. д. Система фильтрации используется для предотвращения большого потока загрязнения в резервуар воды для блокировки насоса.
1.2Химическая очистка цикла
Очистить обе стороны PCBA путем перекачки воды из резервуара с растворителем, а затем вернуть воду в резервуар с растворителем или выпустить непосредственно.Химическая чистка также подразделяется на химическую чистку 1 и химическую чистку 2.
Роль: химическое разложение, внутреннее напряжение потока разложения и отделение потока от поверхности ПКБА путем распыления давлением воды.
1.3.вырезание ветра изоляция
Очистить и разорвать поверхность доски PCBA на воздухе с помощью сопла и воздушного ножа смешивания, чтобы гарантировать, что доска PCBA не переносит воду и растворитель в следующий резервуар для стирки.
Роль: предотвращение загрязнения резервуара воды DI резервуаром для стирки.
2.Модуль промывки DI
2.1DI предварительное полоскание ((перерабатывание стирки)
Присоедините к продукту воду для предварительного распыления, и вода после очистки будет течь обратно в резервуар для предварительного промывания.
Функция: вымыть остатки чистящего средства на поверхности доски, чтобы уменьшить количество чистящего средства в разделе промывки DI и загрязнить резервуар воды DI.
2.2Изоляция от ветра
Поверхность доски PCBA разрезается воздушным ножом, чтобы удалить большую часть водных остатков с поверхности и гарантировать, что на поверхности доски PCBA не проходит вода DI в секцию сушки.
2.3.DI промывка водяным циклом
Очистите обе стороны PCBA, закачивая воду из резервуара DI, и вода после очистки вернется в резервуар DI. Помывка цикла воды DI разделена на две части: промывка 1 и промывка 2,каждый с резервуаром для воды.
Функция: очистка от потока или химических остатков при давлении воды.
2.4.Окончательное ополаскивание
ДИ-генератор напрямую подает воду в этот раздел для последнего промывания, после чего вода напрямую выводится или поступает в резервуар ДИ.
Роль: обеспечить соответствие средства очистки стандартам.
3. Окончательное вырезание ветром изоляция и сушка
Поверхность доски PCBA разрезается воздушным ножом, чтобы удалить большую часть водных остатков с поверхности и гарантировать, что на поверхности доски PCBA не проходит вода DI в секцию сушки.
Функция: предотвращение проникновения воды с ДИ в секцию сушки на горячем воздухе, чтобы не повлиять на эффект сушки на воздухе.
3.1.Окончательное вырезание ветром изолирование (сушка холодным воздухом).
3.2- Сушка на горячем воздухе.
3.3- Сушка на холодном воздухе.

3Технические параметры

4.Продукт особенности

1. главный контроль панель

• Показать давление химической очистки, давление ополаскивания, давление воды DI и т.д.
• Оборудована различными приборами, включая амперметр, измеритель сопротивления деионизированной воды (по желанию), pH деионизированной воды (по желанию) и т.д.

Дальномер

2Система управления сенсорным экраном

• Платформа для работы с сенсорным экраном.
• Защита паролем системных параметров.
• Простая работа дружественного интерфейса человека и машины.
• Система тревоги и предупреждение о сбоях.
• Функция защиты от ограничений, когда устройство превышает предельное значение, оно отображается на сенсорном экране и подается сигнал тревоги.
• Трехцветный предупреждающий маяк.
• Управление Omron PLC и импортные электронные компоненты управления.
• Прочная операционная платформа с сенсорным экраном.
• Вход оборудован фотоэлектрическим датчиком, который может автоматически включать/останавливать оборудование.

Интерфейс сенсорного экранаЭлектрическая контрольная коробка (PLC Omron)

3Система конвейерной сетки из нержавеющей стали или цепная конвейерная система

• 316L нержавеющая сталь сетка ремень или конвейерная цепь, коррозионная стойкость.
• Бесступенчатое регулирование скорости, регулируемое 10-1000 мм/мин.
• Вход имеет фотоэлектрический датчик, может подсчитывать количество продукта.
• Принять концепцию энергосбережения и охраны окружающей среды дизайн, может принять индукционную функцию запуска.

фотоэлектрический датчик из нержавеющей стали

4. молитвенная трубка и распыляющая насадка

• Химическая очистка использует 316L нержавеющую сталь и трубку, коррозионную стойкость.
• Раздел промывки DI использует полиэстерную соску и трубку с регулируемым углом.
• Угол насадки регулируется, легко демонтируется.
• Используйте распыливание среднего и низкого давления с большим потоком.

Фильтр для распыления и фильтр трубки

5Система фильтрации

• Принять проект вторичной фильтрации.
• Первичная фильтрация использует конструкцию чертежа, которую легко поддерживать и в основном фильтрует крупные материальные загрязнители.
• Всасывающий вход водяного насоса использует вторичную фильтрацию для обеспечения того, чтобы вода или очистная жидкость, закачиваемая насосом, не приносили загрязнителей на поверхность продукта.

6. Система трубопроводов

• Все клапаны и трубы являются маркой Taiwan Sanli.
• В каждом интерфейсе есть клапан.
• Для легкого обслуживания используется гибкое быстрое соединение.
• Давление каждой трубы регулируется.
• Принять дизайн двойного стекла, удобную теплоизоляцию и звукоизоляцию, экономию энергии и защиту окружающей среды.
• Большое окно, можно наблюдать за очисткой продукта.
• Стекло имеет конструкцию быстрого погрузки и разгрузки для легкого обслуживания.

Система трубопроводов Звукопоглощающая вата для дверей
