Особенности:

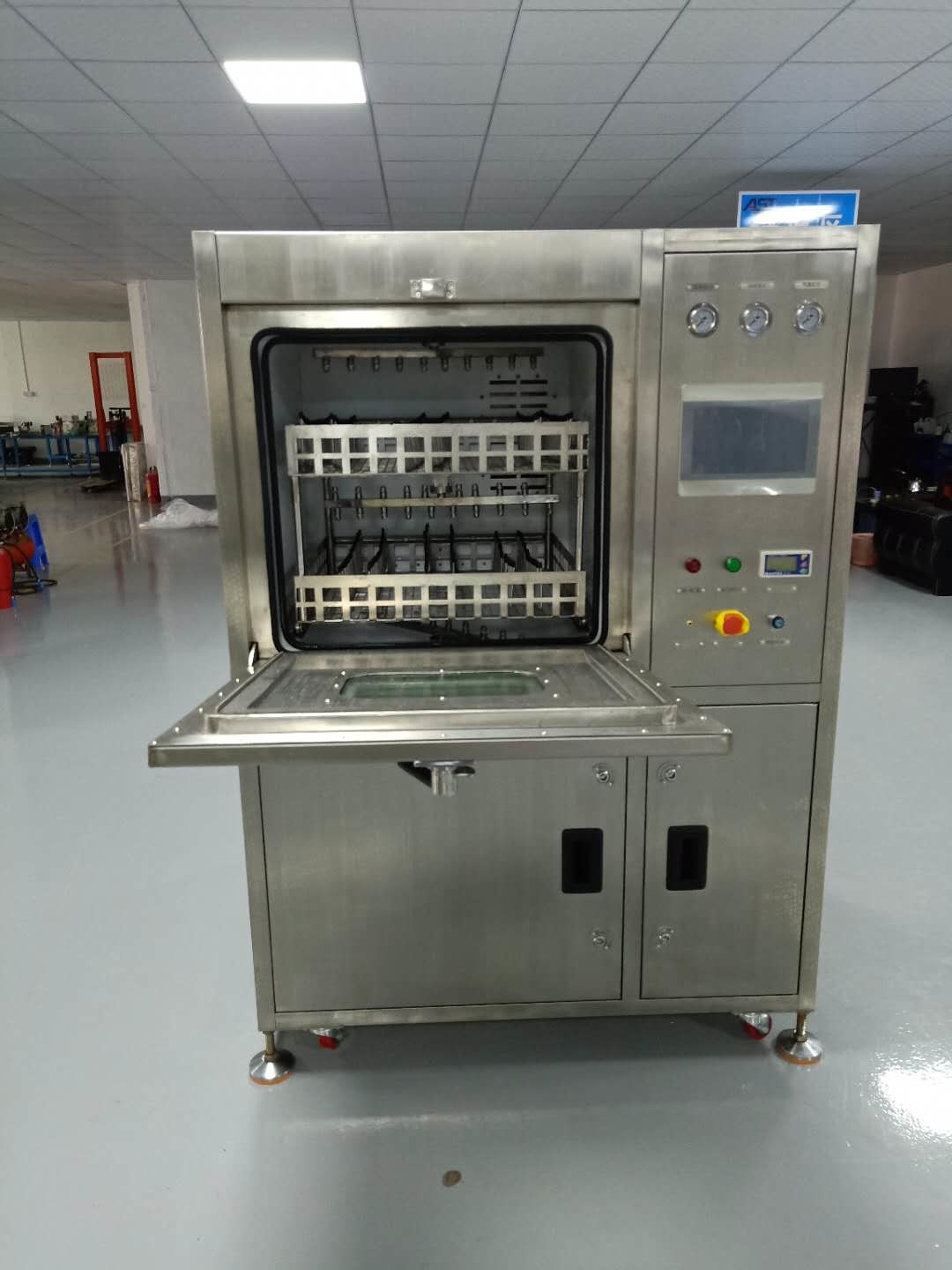

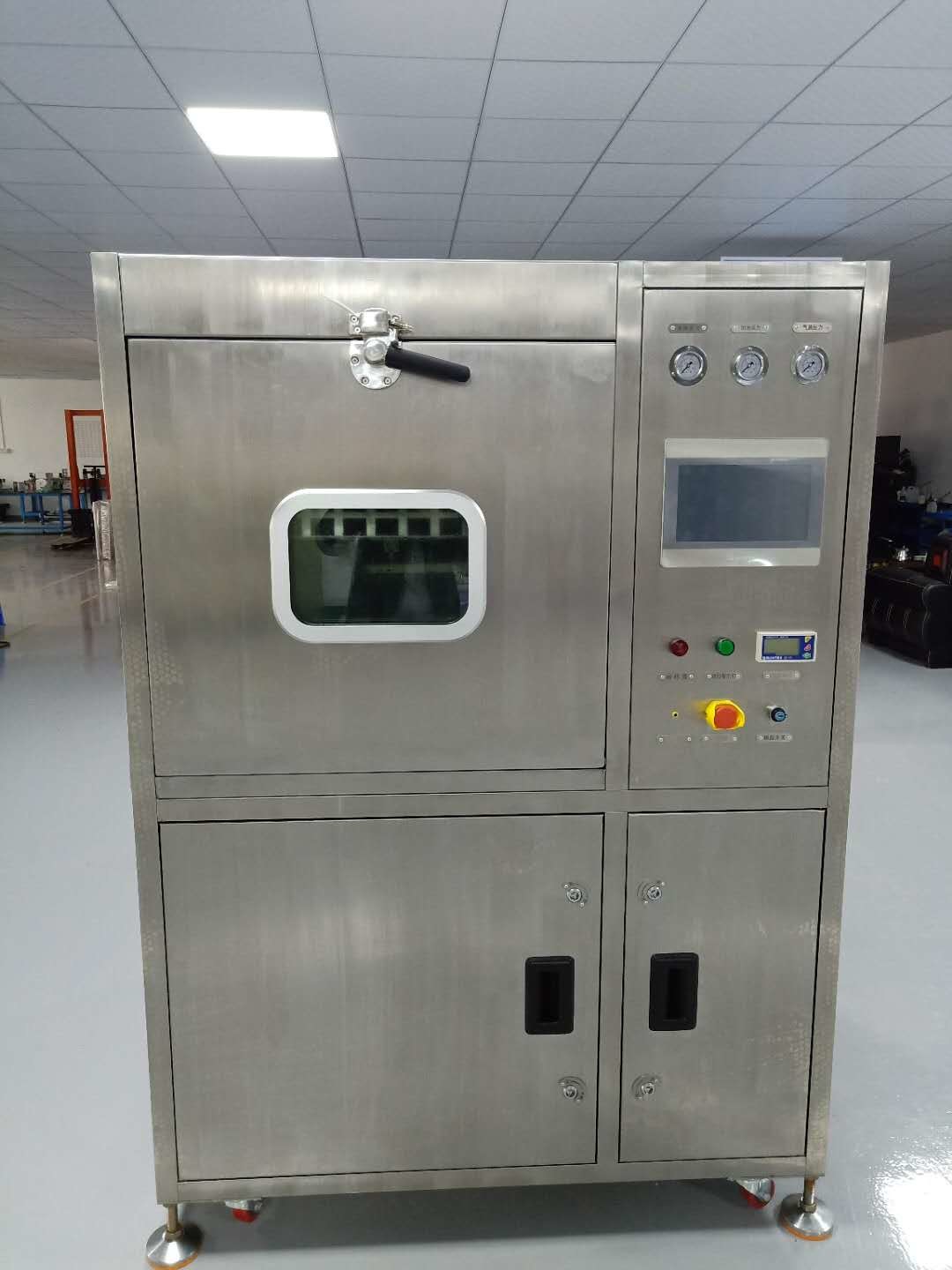

1. весь процесс видимый: процесс очистки виден через переднее окно и светодиодный свет.
2. автоматический режим очистки: очистка, промывка, сухой процесс может завершиться в одном шкафу и компактной машине.
3. наиболее научная конструкция сопла: использование левого и правого инкрементального распределения --- для повышения эффективности очистки,Верхний и нижний распределение вывих - полностью решить очистку слепой области;
4. регулируемая конструкция нагнетателя: для решения небольшой и легкой проблемы с PCBA в распылителе высокого давления в условиях столкновения;
5. стандартная система нагрева резервуара с разбавлением: значительно повышает эффективность очистки.
6. комплексная система очистки: для SMT; THT PCBA после сварки поверхности остаточного смолы, водорастворимого потока,нечистый поток / пасте сварки и других органических и неорганических загрязнителей для тщательной и эффективной очистки;
7. удобное для очистки разбавление для добавления: может быть добавлено вручную, но также путем установки соотношения (5% - 25%) автоматически с помощью воды и химической жидкости (по желанию);
8Временный резервуар и вспомогательная система отопления: Временный резервуар используется для хранения разбавленной и дизельной воды.
Во время процесса очистки, воздушный насос поглощает разбавление формы разбавления загар и отправить в временный резервуар, затем стиральный насос поглощает разбавление из временного резервуара, чтобы очистить PCBA.воздушный насос поглощает разведение из временного резервуара и отправляет их обратно в резервуар разведения.
Во время процесса ополаскивания воздушный насос поглощает воду DI из машины по производству воды DI и отправляет ее в временный бак, каждый раз после ополаскивания вода DI будет выпускаться из временного резервуара.Воду для полоскания можно подогревать по мере необходимости.;
9. Снижение эксплуатационных затрат: встроенный фильтр позволяет использовать разбавление повторно.выдувать остаток моющего средства из трубопровода и насоса , что позволяет эффективно сэкономить 50% разведения.
10Функция компенсации концентрации жидкости:концентрация разведения будет становиться все ниже и ниже после повторного использования, что повлияет на эффект очистки и эффективность очистки ПКБА, в это время необходимо добавить немного концентрированной жидкости в резервуар для разведения, чтобы компенсировать концентрацию разведения. Компенсация концентрации может улучшить эффективное использование жидкости,количество добавляемой жидкости в концентрации может регулироваться в соответствии с реальной ситуацией..
Технические параметры:
| Содержание | Параметр |
| Модель No | HR-Q6 |

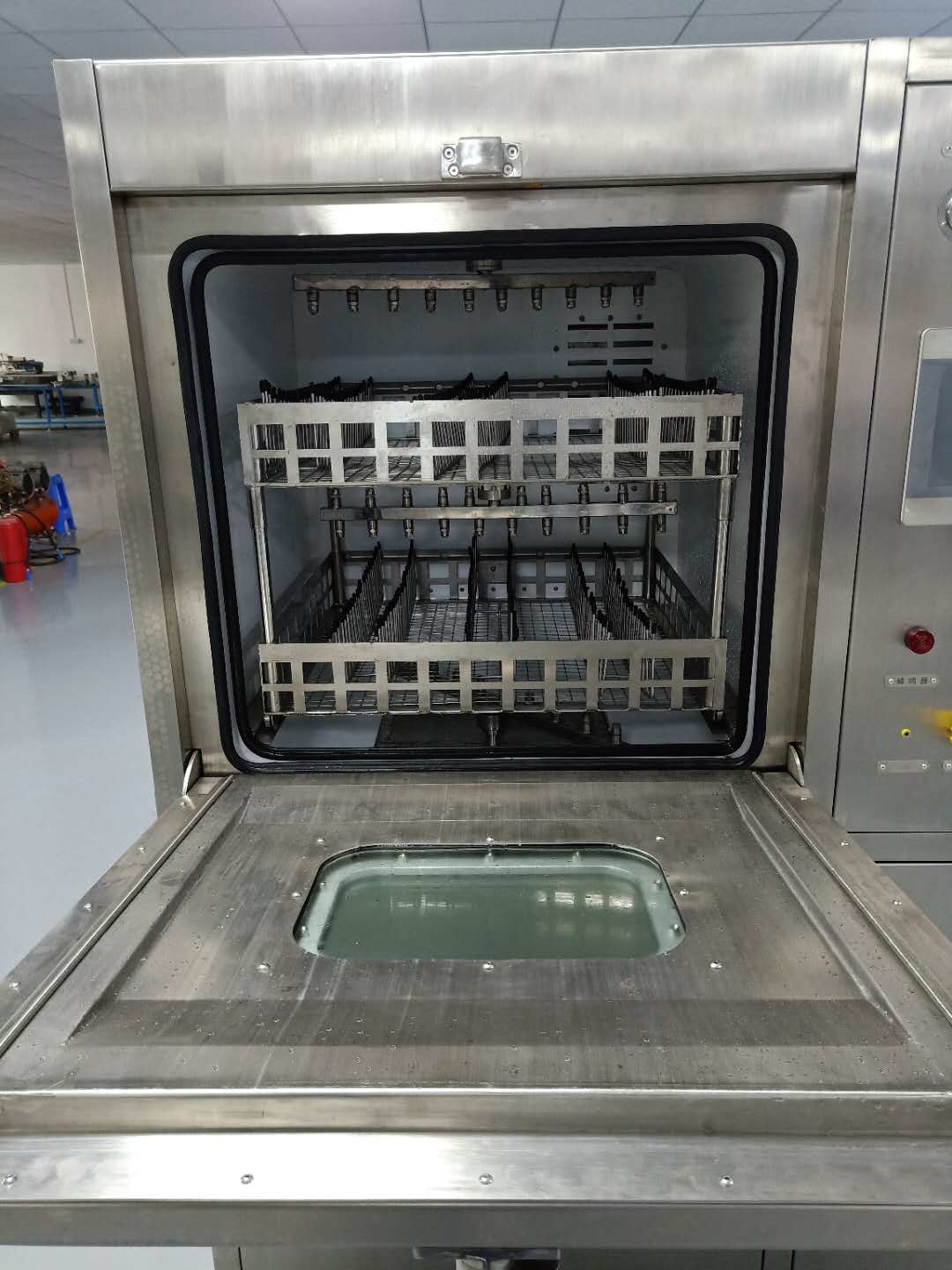

| Размер чистой площади | L610*W560*H160mm 2 слоя |
| Вместимость резервуара концентрации | 30 л |
| Вместимость резервуара для разведения | 70 л |
| Вместимость резервуара для распыления | 17-23L |
| Мощность нагревателя распылителя | 6 кВт |
| Время очистки | 0 ~ 99 минут (настраиваемая) |
| Температура очистки (жидкость) | Температура в помещении ~ 75°C (регулируемая) |
| Время промывки | 1 минута/время ((1-59 раз/регулируемое) |
| Температура ополаскивания ((DI вода) | Температура в помещении ~ 75 °C (регулируемая) |
| Время сушки | 0~99 минут/ (настраиваемая) |
| Диапазон мониторинга сопротивляемости | 0~18M |
| Мощность нагревателя резервуара с растворителем | 9 кВт |
| Температура сушки | Температура в помещении ~99 °C/ (регулируемая) |
| Мощность нагревателя сушки/кВт | 6 кВт |
| Давление впрыска | 30 PSI- 90 PSI (регулируемый) |
| Фильтр химического класса |
0.22μm (фильтрные частицы:паста для сплавления, полиэтиленовый полиэтилен, потока и загрязняющих веществ) |
| Ди фильтр воды | Интерфейс типа быстрого соединения 1 дюйм |
| Порт сброса химических веществ | Интерфейс типа быстрого соединения 1 дюйм |
| Дальномер в реальном времени | 3 шт. (насадка/вода для инъекций/отходы) |
| Горизонтальный распылительный насос | 5.5 кВт |
| Размер выхлопного порта | Φ100 ((W) * 30 мм ((H) |
| Источник энергии;воздух | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| Чистая масса | 400 кг |
| Размер | L1400*W1350*H1830 мм |
Shenzhen Honreal Technology Co., Ltd.является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработке, производстве, продажах оборудования SMT. Услуги для 500 крупнейших мировых электронных компаний.Уставный капитал компании составляет 5 миллионовС момента основания компании, Honreal продолжает развивать технологию как ядро, качество как выживание, независимые исследования и разработки, и постоянные инновации.После постоянных усилий, имеет ряд высокотехнологичных изобретений.
Q1: Каково время циклаHR-Q6Машину для чистки партий?
Ответ 1: Всего 30~45 мин. Помыть 10 мин + промыть 10 мин + высушить 10~25 мин.
Q2: В каком жидкости можно использоватьHR-Q6чтобы очистить ПКБА?
A2: Промывка PCBA на водной основе с жидкостью для очистки, промывка с водой.
Q3: Есть много pcbas можетHR-Q6Чистый за один цикл?
A3: L200 * W100mm размер PCBA, например, он может очистить 30 ~ 40pcs.
Вопрос 4: Нужно ли печь PCBA после мытья, промывки и сушки в машине?
A4: Конечно, PCBA после очистки нужно поместить в электрическую печь и выпечь в течение 2 часов при 100 ~ 110 ° C или 4 часов при 80 ~ 90 ° C, чтобы сделать PCBA полностью сухим.
Сравните фотографии до очистки и после очистки:
