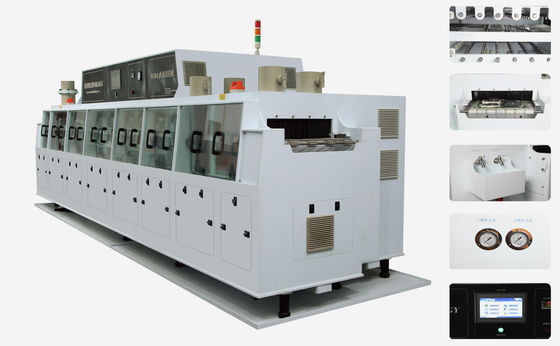

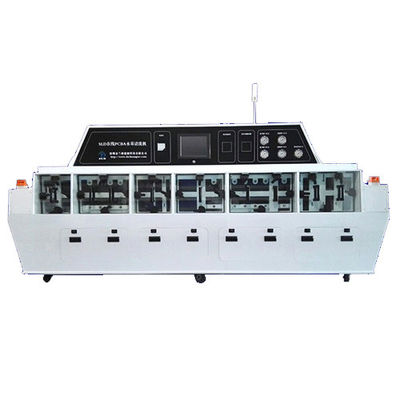

SUS316 Машины для очистки SMT ремней сетки L5860mm*W1650mm*H1650mm Для предварительного промывания DI

1ВОПРОС ОБЩЕГО

HR- 5800 PCBA онлайн-чистильная машина разделена на три процесса: химическая очистка секции, чистой воды полоскания секции и сильной горячего воздуха сушки секции,Бетон можно разделить на экологическую изоляцию или химическую предварительную очистку., предварительная химическая очистка (включая 1 и 2 секции), изоляция от ветра 1, DI загрязнение от стирки, изоляция от ветра 2, промывка DI 1, промывка DI 2, окончательное промывание DI,воздух сушить ветер резки 1, сушка на горячем воздухе, воздух сушит ветер режущий 2, разгрузчик.

2Процесс очистки
1.Модуль химической очистки
1.1Химическая предварительная очистка или изоляция
Присоедините к продукту воду или очистительное средство для предварительного распыления, после очистки раствор воды возвращается в химический бак или выводится непосредственно.
Функция: вымыть большие загрязнители на поверхности доски, такие как запорные шарики, пыль и т. д. Система фильтрации используется для предотвращения большого потока загрязнения в резервуар воды для блокировки насоса.
1.2Химическая очистка цикла
Очистить обе стороны PCBA путем перекачки воды из резервуара с растворителем, а затем вернуть воду в резервуар с растворителем или выпустить непосредственно.Химическая чистка также подразделяется на химическую чистку 1 и химическую чистку 2.
Роль: химическое разложение, внутреннее напряжение потока разложения и отделение потока от поверхности ПКБА путем распыления давлением воды.
1.3.вырезание ветра изоляция
Очистить и разорвать поверхность доски PCBA на воздухе с помощью сопла и воздушного ножа смешивания, чтобы гарантировать, что доска PCBA не переносит воду и растворитель в следующий резервуар для стирки.
Роль: предотвращение загрязнения резервуара воды DI резервуаром для стирки.
2.Модуль промывки DI
2.1DI предварительное полоскание ((перерабатывание стирки)
Присоедините к продукту воду для предварительного распыления, и вода после очистки будет течь обратно в резервуар для предварительного промывания.
Функция: вымыть остатки чистящего средства на поверхности доски, чтобы уменьшить количество чистящего средства в разделе промывки DI и загрязнить резервуар воды DI.
2.2Изоляция от ветра
Поверхность доски PCBA разрезается воздушным ножом, чтобы удалить большую часть водных остатков с поверхности и гарантировать, что на поверхности доски PCBA не проходит вода DI в секцию сушки.
2.3.DI промывка водяным циклом
Очистите обе стороны PCBA, закачивая воду из резервуара DI, и вода после очистки вернется в резервуар DI. Помывка цикла воды DI разделена на две части: промывка 1 и промывка 2,каждый с резервуаром для воды.
Функция: очистка от потока или химических остатков при давлении воды.
2.4.Окончательное ополаскивание
ДИ-генератор напрямую подает воду в этот раздел для последнего промывания, после чего вода напрямую выводится или поступает в резервуар ДИ.
Роль: обеспечить соответствие средства очистки стандартам.
3. Окончательное вырезание ветром изоляция и сушка
Поверхность доски PCBA разрезается воздушным ножом, чтобы удалить большую часть водных остатков с поверхности и гарантировать, что на поверхности доски PCBA не проходит вода DI в секцию сушки.
Функция: предотвращение проникновения воды с ДИ в секцию сушки на горячем воздухе, чтобы не повлиять на эффект сушки на воздухе.
3.1.Окончательное вырезание ветром изолирование (сушка холодным воздухом).
3.2- Сушка на горячем воздухе.
3.3- Сушка на холодном воздухе.

3Технические параметры

4.Продукт особенности

1. главный контроль панель

1.1 Отображение давления химической очистки, давления промывки, давления воды DI и т.д.

1.2 Оборудованы различными приборами, включая амперметр, измеритель сопротивления деионизированной воды (необязательно), pH деионизированной воды (необязательно) и т.д.

                                                           Дальномер

2Система управления сенсорным экраном

2.1 Платформа работы с сенсорным экраном.

2.2 Защита паролем системных параметров.

2.3 Простая работа дружественного интерфейса между человеком и машиной.

2.4 Система сигнализации и предупреждения о неисправности.

2.5 Функция защиты предельных значений, когда устройство превышает предельное значение, оно отображается на сенсорном экране и подается сигнал тревоги.

2.6 Трехцветный предупреждающий маяк.

2.7 Управление ПЛК Omron и импортные электронные компоненты управления марки.

2.8 Прочная операционная платформа с сенсорным экраном.

2.9 Вход оборудован фотоэлектрическим датчиком, который может автоматически включать/останавливать оборудование.

Интерфейс сенсорного экранаЭлектрическая контрольная коробка (PLC Omron)

3Система конвейерной сетки из нержавеющей стали или цепная конвейерная система

3.1 316L нержавеющая сталь решетчатый ремень или конвейерная цепь, коррозионная стойкость.

3.2 Бесступенчатое регулирование скорости, регулируемое 10-1000 мм/мин.

3.3 Вход имеет фотоэлектрический датчик, который может подсчитывать количество продукта.

3.4 Принять концепцию энергосбережения и защиты окружающей среды, может использовать функцию индукционного запуска.

фотоэлектрический датчик из нержавеющей стали

4. молитвенная трубка и распыляющая насадка

4.1 В разделе химической очистки используются 316L нержавеющая сталь и трубка, устойчивая к коррозии.

4.2 В разделе промывки DI используются полиэфирная сосна и трубка с регулируемым углом.

4.3 Угол сопла регулируемый, легко демонтируется.

4.4 Использование среднего и низкого давления распыления с большим потоком.

Фильтр для распыления и фильтр трубки
