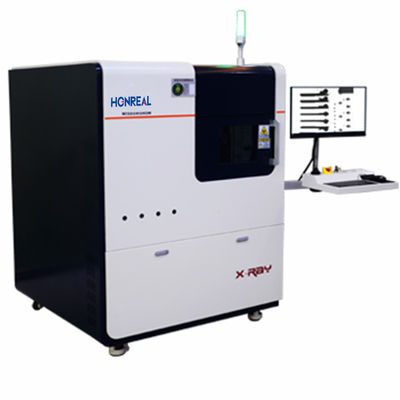

Система рентгеновской инспекции с площадью изображения 130×130 мм

минимальный заказ:	1 комплект
Цена:	Подлежит обсуждению
Стандартная упаковка:	Упаковка деревянной коробки экспорта
Срок доставки:	20 рабочих дней
Способ оплаты:	T/T, Western Union,
Емкость поставок:	50 комплектов в месяц

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

Honreal

Сертификация

Номер модели

S-7200

Название продукта:

Машина рентгеновского контроля

Ток напряжения:

90 кВ, 10-200уА

Размер фокуса:

5 мкм

Отображать зона:

130 мм × 130 мм

Угол наклона:

Угол обзора 0-90° (45° влево и вправо)

Измерение:

1300 мм ((L) * 1320 мм ((W) * 1800 мм ((H)

Выделить:

Высокоточная рентгеновская инспекционная машина

Система контроля рентгеновского излучения размером 130х130 мм

Описание продукта

Система рентгеновской инспекции Высокоточная рентгеновская инспекционная машина

Основное описание:

Закрытая трубка от HAMAMATSU, Япония.
Импортный детектор из Кореи Rayence.
Микрофокус
Размер пятна до 5 мкм
Высокоразрешающие и сверхвысокоразрешающие цифровые плоскопанельные КМОП-детекторы размером 5" x 5" или 4" x 3"
Наклон на 60° для просмотра под углом
Инспекционный стол размером 22" x 18" с вращением на 350°
Цветовое картирование с окном масштабирования обеспечивает легкое определение местоположения и идентификацию дефектов
Перемещение рентгеновской трубки и детектора по оси Z
Управление настройками kV и mA с компьютера
Управляемый компьютером стол X-Y с регулируемой скоростью (и вращением)
Простой интерфейс с функцией "укажи и щелкни" обеспечивает доступ к созданию расширенных процедур инспекции
Все программные инструменты стандартные, включая (но не ограничиваясь):
Обнаружение пустот BGA и автоматические расчеты
Рентгеновская инспекция мобильных гибких кабелей FPC
Монтаж SMT и рентгеновская инспекция печатных плат
Простая запись макросов для интуитивного программирования пошагового выполнения
Различные измерительные инструменты для TH, радиуса, площади, периметра и т. д.
Промышленный ПК с системой Windows, 24-дюймовый ЖК-дисплей

Система данного ряда оборудования в основном состоит из семи основных частей: рентгеновский источник с микрофокусом, блок формирования изображения, система компьютерной обработки изображений, механическая система, система электроуправления, система защиты безопасности и система предупреждения. Она объединяет современные методы неразрушающего контроля, технологии компьютерного программного обеспечения, технологии получения и обработки изображений, технологии механической передачи и алгоритмы искусственного интеллекта, охватывая четыре основные технические области: оптическую, механическую, электрическую и алгоритмическую. Используя различия в поглощении рентгеновских лучей, вызванные различными материалами или толщинами, она формирует изображения внутренней структуры объектов, а затем проводит обнаружение внутренних дефектов. Она может обеспечивать наблюдение в реальном времени изображений высокого разрешения продуктов, определяя наличие, тип и уровень внутренних дефектов. Одновременно, на основе индивидуальных требований пользователя, алгоритм искусственного интеллекта способен к автоматическому определению дефектов, обеспечивая точность и объективность оценки.

Параметры оборудования

Классификация	Пункт	Тип	Параметры и функции
Аппаратная конфигурация	Рентгеновский источник	Тип бренда	HAMAMATSU, Hamamatsu, Япония, Закрытый микрофокусный рентгеновский источник
		Напряжение Ток	90кВ, 10-200мкА
		Размер фокуса	5 мкм
		Макс. мощность	8 Вт
	Блок формирования изображения	Тип бренда	iRAY, Аморфный кремниевый плоский Панельный детектор
		Область изображения	130 мм × 130 мм
		Фоточувствительный элемент Размер	85 мкм
		Пиксельная матрица	1536 × 1536
		Разрешение	5,8 лп/мм
		Угол наклона	Угол обзора 0-90° (45° влево и вправо)
		Частота кадров изображения	20 кадров/с
		Коэффициент увеличения	Геометрическое увеличение 150 раз
	Компьютер	Бренд хоста	Промышленный компьютер Advantech
		Промышленный компьютер Конфигурация	Процессор: I5 6500 ОЗУ: 8 ГБ, Жесткий диск: 1 ТБ
		Монитор	24" FHD ЖК-дисплей
	Загрузочная платформа	Область загрузки	520 мм × 520 мм
		Макс. область инспекции	520 мм × 520 мм
		Перемещение (ось Z)	Панель обнаружения Z1=300 мм, Рентгеновский источник Z2=300 мм
		Перемещение (ось X)	Ось X=510 мм, Ось Y=405 мм
		Макс. вес образца	10 кг
		Метод управления движением	Комбинация джойстика, мыши и клавиатуры
	Навигационная система	Конфигурация	Hikvision High Definition Камера
Программное обеспечение	Введение в программное обеспечение	Интеллектуальная собственность	Самостоятельно разработано с собственной интеллектуальной собственностью на программное обеспечение.

	Функции программного обеспечения	Автоматическая настройка изображения	Запись координат положения и информации о параметрах характерных точек
		Функциональность автоматической навигации	Облегчает быстрое перемещение к точкам инспекции
		Функция расчета	Способность измерять пузырьки в электронных/полупроводниковых продуктах
		Модель алгоритма	Настраиваемое обнаружение модели алгоритмов в соответствии с требованиями
		Функциональность редактирования местоположения	Легко достигается многоточечное определение положения
Параметры машины		Вес	около 1250 кг
		Источник питания	220 В / 50 Гц
		Макс. мощность	2,0 кВт
		Размеры оборудования	1300 мм (Д) * 1320 мм (Ш) * 1800 мм (В)
		Доза утечки радиации	<1 мкЗв/ч
Рентгеновская безопасность			1. Доза утечки радиации: < 1 мкЗв/ч.
			2. Защитный материал корпуса состоит из стальной-свинцовой-стальной конструкции, а окно передней двери использует свинцовое стекло для защиты от радиации.
			3. Функция блокировки безопасности: концевые выключатели установлены на всех дверях. При открытии двери рентгеновский источник автоматически отключается питание.
			4. Используйте индикаторы состояния для указания рабочего состояния рентгеновского источника.
			5. Оборудование получило "Освобождение от регистрации радиоизотопов и радиационных устройств".

Список конфигурации

№ .	Наименование	Количество	Единица измерения	Спецификации конфигурации
1	Рентгеновский источник	1	КОМПЛЕКТ	HAMAMATSU, Hamamatsu, Япония, Закрытый микрофокусный рентгеновский источник 90 кВ
2	Блок формирования изображения	1	ШТ.	iRAY, Аморфный кремниевый плоскопанельный детектор 130 мм × 130 мм
3	Компьютерный хост	1	ШТ.	Промышленный компьютер Advantech
4	Монитор	1	ШТ.	24-дюймовый HD монитор
5	Компоненты точного управления	1	КОМПЛЕКТ	Карта управления движением Googol, двигатель и т. д.
6	Свинцовая камера и подвижные части	1	КОМПЛЕКТ	Самостоятельная разработка WISDOMSHOW
7	Программное обеспечение	1	КОМПЛЕКТ	Самостоятельная разработка WISDOMSHOW
