Электронные компоненты Печатные платы ПКБ рентгеновский детектор BGA рентгеновский детектор
Основное описание:

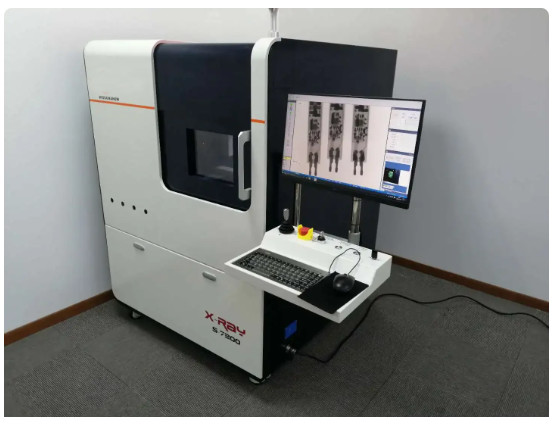

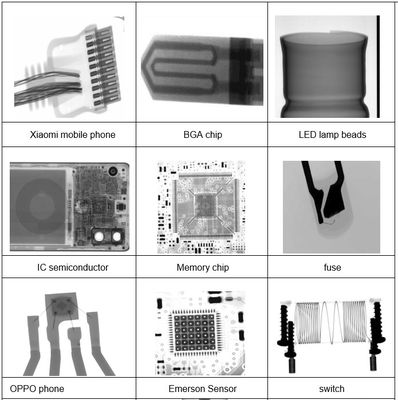

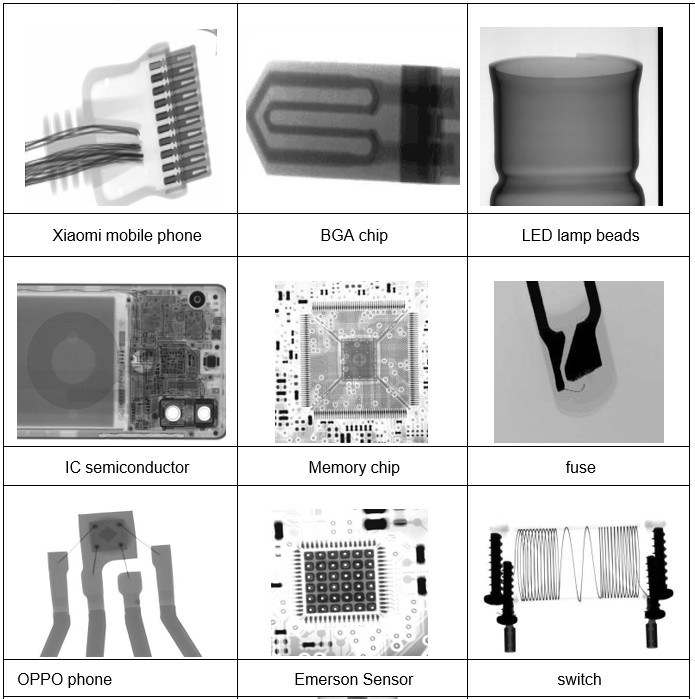

S7200 Рентгеновская машина IC IGBT для сварного сварного контроля Основное применение:
BGA Какуляция пузырьков из сварного шарика
Проверка IC-чипов внутри провода соединителя
Инспекция по сварке мобильных FPC-кабелей
Проверьте пустоты под суставом
PCBA BGA/IC LED Алинумовое литье на штампе Проверка соединителя батареи
Параметры оборудования
| Классификация | Положение | Тип | Параметры и функции |
|
Конфигурация оборудования |
Рентгеновский источник |
Тип марки |
Хамаматсу, Хамаматсу, Япония, Рентген с закрытым микрофокусом Источник |
| Напряжение | 90 кВ, 10-200уА | ||
| Размер фокуса | 5 мкм | ||
| Макси-мощь | 8W | ||
|
Устройство обработки изображений |
Тип марки |
ИРАЙ, аморфный кремниевый плоский Детектор панели |
|
| Область съемки | 130 мм × 130 мм | ||
|
Фоточувствительный блок Размер |
85 мкм | ||
| Пиксельная матрица | 1536×1536 | ||
| Резолюция | 50,8 л/мм | ||
|
Угол наклона |
Угол обзора 0-90° (45° влево и вправо) | ||
| Скорость кадров изображения | 20 кадров в секунду | ||
| Коэффициент увеличения |
Геометрическое увеличение 150 Времена |
||
|
Компьютер |
Ведущий бренд | Промышленный компьютер Advantech | |
|
Промышленный компьютер Конфигурация |
Процессор:I5 6500 RAM:8G, HDD:1TB | ||
| Монитор | 24" FHD ЖК-дисплей | ||
|
Платформа погрузки |
Площадь погрузки | 520 мм × 520 мм | |
| Макси-инспекционная зона | 520 мм × 520 мм | ||
|
Движение (ось Z) |
Панель обнаружения Z1=300 мм, рентгеновский источник Z2=300 мм | ||
| Движение (ось X) | Ось X = 510 мм, Ось Y = 405 мм | ||
| Макси-вес образца | 10 кг | ||
| Метод управления движением | Трикомбинация джойстика, мыши и клавиатуры | ||
| Система навигации | Конфигурация |
Hikvision высокая четкость Камера |
|
|
Программная система |
Введение в программу |
Интеллектуальная собственность |
Независимо разработанный с собственной интеллектуальной собственностью программного обеспечения. |
|
Функции программного обеспечения |
Автоматическое настройка изображения |
Запись координат положения и информации о параметрах характеристических точек |
||
| Функциональность автоматической навигации | Упростить быстрый переезд в пункты инспекции | |||
|
Функция вычисления |
С возможностью измерения пузырей в электронных/полупроводниковых изделиях | |||
|
Модель алгоритма |
Настраиваемое обнаружение модели алгоритмов на основе требований |
|||
| Функциональность редактирования местоположения | Легко достичь обнаружения многоточечного положения | |||
|
Параметры машины |
Вес | Около 1250 кг. | ||
| Силовое питание | 220В/50Гц | |||
| Макси-мощь | 2.0КВт | |||
| Размеры оборудования |
1300 мм ((L) * 1320 мм ((W) * 1800 мм ((H) |
|||
| Доза радиационной утечки | < 1μSv/h | |||
|
Рентгеновская безопасность |
1Доза утечки излучения: < 1 мкЗв/ч. |
|||
|
2Защитный материал корпуса состоит из стальной-свинцово-стальной конструкции, а окно передней двери использует Свинцовое стекло для радиационной защиты. |
||||
|
3Функция безопасности: ограничительные переключатели установлены на всех позициях двери. власть. |
||||
|
4. Использовать индикаторы состояния для указания рабочего состояния рентгеновского луча Источник. |
||||
|
5Оборудование получило разрешение на применение радиоизотопов и радиации. Устройства". |
||||
Список конфигураций
|
Нет . |
Имя | Количество | Единица | Спецификации конфигурации |
| 1 | Рентгеновский источник | 1 | SET |
Хамаматсу, Хамаматсу, Япония, закрытый микрофокус X- источник луча 90 кВ |
| 2 |
Устройство обработки изображений |
1 |
ПКС |
iRAY, аморфный детектор кремниевой плоской панели 130 мм ×130 мм |
| 3 | Компьютерный хост | 1 | ПКС | Промышленный компьютер Advantech |
| 4 | Монитор | 1 | ПКС | 24-дюймовый HD монитор |
| 5 | Компоненты точного управления | 1 | SET | Карта управления движением Googol, мотор и т.д. |
| 6 | Свинцовая комната и двигательные части | 1 | SET | Независимо разработанный WISDOMSHOW |
| 7 | Программа | 1 | SET | Независимо разработанный WISDOMSHOW |
1Как насчет пакета?
Вся машина для рентгеновской инспекции PCB упакована в стандартный прочный деревянный картон.
Это безопасно во время перевозки.
2Сколько дней машина будет доставлять?
Мы отправим машину по DHL, FedEx, UPS и т.д. (от двери к двери), примерно за 5 дней до прибытия.
Или по воздуху до вашего аэропорта (Сервис от двери до аэропорта), примерно за 3 дня до прибытия.
Или по морю в морской порт, минимальное требование CBM: 1 CBM, около 30 дней до прибытия.
3Вы предоставляете гарантию?
Годовая гарантия на запасные части, пожизненная техническая поддержка.
У нас есть профессиональная послепродажная команда, если есть какие-либо вопросы, ассистентские видео также предоставляются в послепродажном обслуживании.
4Если мы приедем на вашу фабрику, вы предоставите бесплатную подготовку?
Да, сердечно приветствуем вас посетить нашу фабрику, мы организуем бесплатное обучение для вас.
5Какой способ оплаты?
Мы принимаем условия оплаты: банковский перевод, WesterUnion, Moneygram и т.д.
