Особенности:

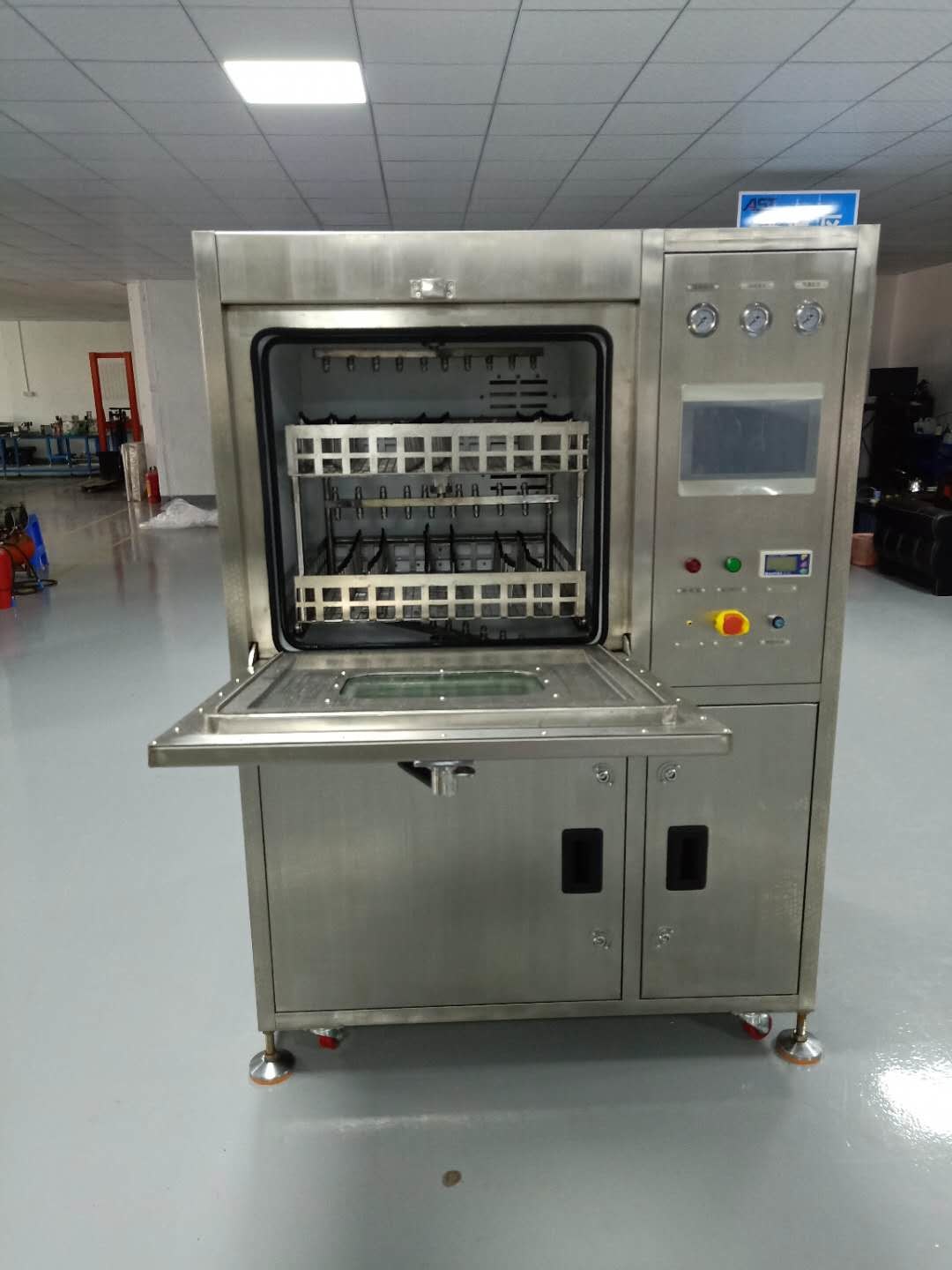

1Визуализация всего процесса: Уборная помещения оснащена визуальным окном и двумя светодиодными лампами, процесс очистки прозрачен на первый взгляд.

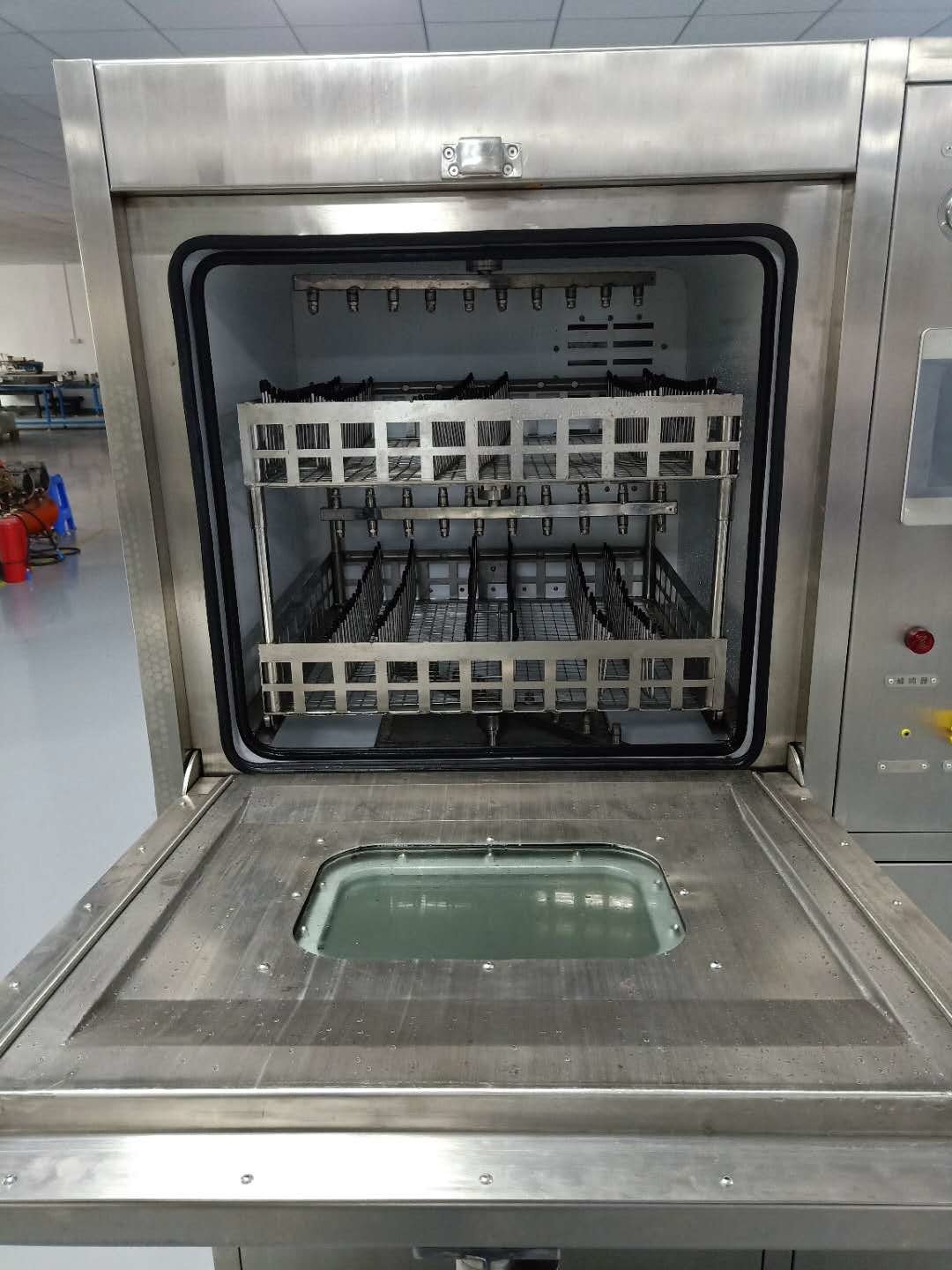

2.Самые большие в мире корзины для уборки: 610 мм ((Л) × 560 мм ((В) × 100 мм ((Х) 2 слоя, Удовлетворяют большим размерам PCBA и более высокой производительности очистки.
3.Самый научный дизайн насадки ((патент ): Увеличение насадки слева направо, повышение эффективности очистки, распределение насадки вверх и вниз, полностью решить слепую чистую зону
4Дизайн регулируемого давления сопла: Решить небольшие размеры PCBA в процессе очистки путем распыления при столкновении под высоким давлением, проблемы распыления
С стандартными разбавителями система нагрева слотов: значительно повышается эффективность очистки.
5Интерфейс сенсорного экрана: Согласно различным моделям PCBA, установленным с различными параметрами процесса, можно хранить программу быстрого редактирования и различные параметры процесса, включая:температура растворителя, время очистки, время/время ополаскивания, температура ополаскивания, время сушки, температура сушки, параметры мониторинга проводимости и т.д.можно установить авторитет управления паролем.
6.Высокие стандарты чистоты: Ионное загрязнение полностью соответствует стандарту 610D IPC - I класса (менее 1,5 уг/см2)
7.Удобный режим добавления жидкости: может ручной подключения, также может устанавливаться в соответствии с пропорцией (5% ~ 25%) автоматическое пропорционирование DI воды и химической жидкости.
8Комплексная система очистки: в зависимости от поверхности продукта остаточные органические вещества, неорганические вещества тщательное эффективное очищение
Автоматический режим очистки: в чистой внутренней отделке весь процесс очистки, ополаскивания и сушки, небольшой размер, компактная структура
Технические параметры:
| Содержание | Параметр |
| Модель No | HR-Q6 |
| Размер чистой площади | L610*W560*H160mm 2 слоя |
| Вместимость резервуара концентрации | 30 л |
| Вместимость резервуара для разведения | 70 л |
| Вместимость резервуара для распыления | 17-23L |
| Мощность нагревателя распылителя | 6 кВт |
| Время очистки | 0 ~ 99 минут (настраиваемая) |
| Температура очистки (жидкость) | Температура в помещении ~ 75°C (регулируемая) |
| Время промывки | 1 минута/время ((1-59 раз/регулируемое) |
| Температура ополаскивания ((DI вода) | Температура в помещении ~ 75 °C (регулируемая) |
| Время сушки | 0~99 минут/ (настраиваемая) |
| Диапазон мониторинга сопротивляемости | 0~18M |
| Мощность нагревателя резервуара с растворителем | 9 кВт |
| Температура сушки | Температура в помещении ~99 °C/ (регулируемая) |
| Мощность нагревателя сушки/кВт | 6 кВт |
| Давление впрыска | 30 PSI- 90 PSI (регулируемый) |
| Фильтр химического класса |
0.22μm (фильтрные частицы:паста для сплавления, полиэтиленовый полиэтилен, потока и загрязняющих веществ) |
| Ди фильтр воды | Интерфейс типа быстрого соединения 1 дюйм |
| Порт сброса химических веществ | Интерфейс типа быстрого соединения 1 дюйм |
| Дальномер в реальном времени | 3 шт. (насадка/вода для инъекций/отходы) |
| Горизонтальный распылительный насос | 5.5 кВт |
| Размер выхлопного порта | Φ100 ((W) * 30 мм ((H) |
| Источник энергии;воздух | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| Чистая масса | 400 кг |
| Размер | L1400*W1350*H1830 мм |
Shenzhen Honreal Technology Co., Ltd.является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработке, производстве, продажах оборудования SMT. Услуги для 500 крупнейших мировых электронных компаний.Уставный капитал компании составляет 5 миллионовС момента основания компании, Honreal продолжает развивать технологию как ядро, качество как выживание, независимые исследования и разработки, и постоянные инновации.После постоянных усилий, имеет ряд высокотехнологичных изобретений.
Q1: Каково время циклаHR-Q6Машину для чистки партий?
Ответ 1: Всего 30~45 мин. Помыть 10 мин + промыть 10 мин + высушить 10~25 мин.
Q2: В каком жидкости можно использоватьHR-Q6чтобы очистить ПКБА?
A2: Промывка PCBA на водной основе с жидкостью для очистки, промывка с водой.
Q3: Есть много pcbas можетHR-Q6Чистый за один цикл?
A3: L200 * W100mm размер PCBA, например, он может очистить 30 ~ 40pcs.
Вопрос 4: Нужно ли печь PCBA после мытья, промывки и сушки в машине?
A4: Конечно, PCBA после очистки нужно поместить в электрическую печь и выпечь в течение 2 часов при 100 ~ 110 ° C или 4 часов при 80 ~ 90 ° C, чтобы сделать PCBA полностью сухим.
Сравните фотографии до очистки и после очистки:
