Fuji Smt Pick And Place Machine Fuji Nxt 3 M3 M6 Smt Машина цена

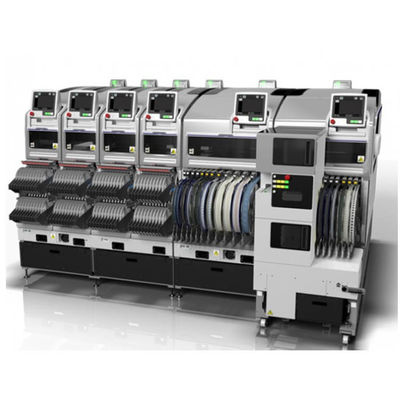

NXT III Масштабируемые платформы размещения
NEW NXT III - это высокопроизводительная многофункциональная модульная установка.000 фишек в часNXT III поддерживает самые маленькие детали, используемые в серийном производстве с чрезвычайной точностью размещения.
СТРАНИЦЫ
Улучшенная производительность
Более быстрый XY-робот и более быстрые ленточные питатели, а также недавно разработанная камера "летающего видения" означают повышенную способность к размещению для всех типов и размеров деталей.
Новая высокоскоростная головка H24G достигает 37 500 ч/ч (чипы в час) (режим приоритета производительности) на модуль, что на 44% лучше по сравнению с самой быстрой скоростью NXT II.
* В условиях Фудзи.
0201 мм Поддержка деталей, +/- 0,025 мм Точность размещения
Также поддерживают самые маленькие детали, используемые в настоящее время в серийном производстве (0402 мм, 01005"),NXT III также может обрабатывать следующее поколение компонентов, выпускаемых на рынок - 0201 мм..
Улучшив жесткость машины и еще больше усовершенствовав свою независимую технологию сервоуправления и распознавания зрения, Fuji достигла точности размещения для деталей небольших микросхем +/- 0,025 мм* (3сигма,Cpk≥1.00).
* В условиях Фудзи.
Спецификации
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Применимый размер ПКБ (LxW) |
48 x 48 мм до 250 x 510 мм (двойной конвейер) * |
48 x 48 мм до 534 x 510 мм (двойной конвейер) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Типы деталей |
До 20 типов деталей (вычисляется с помощью 8 мм ленты) |
До 45 типов деталей (вычисляется с помощью 8 мм ленты) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Время загрузки ПКБ |
Для двойного конвейера: 0 сек (непрерывная работа) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Точность размещения |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Производительность |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Поддерживаемые части |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ширина модуля |
320 мм |
645 мм |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Размеры машины |
L: 1295 мм (M3 III x 4, M6 III x 2) / 645 мм (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DynaHead ((DX)) |
||||
|---|---|---|---|---|
|
Количество сосудов |
12 |
4 |
1 |
|
|
Пропускная способность ((cph) |
25,000 |
11,000 |
4,700 |
|
|
Размер части |
0402 (01005") до 7,5 x 7.5 |
1608 (0603") |
1608 (0603") |
|
|
Точность размещения |
+/- 0,038 (+/- 0,050) мм (3σ) cpk≥1,00* |
+/- 0,040 мм (3σ) cpk≥1.00 |
+/- 0,030 мм (3σ) cpk≥1.00 |
|
|
Присутствие части |
o |
x |
o |
|
|
Части |
Лента |
o |
o |
o |
|
Стик. |
x |
o |
o |
|
|
Поднос |
x |
o |
o |
|
|
Система снабжения деталями |
|
|---|---|
|
Интеллектуальные кормильцы |
Поддержка ленты шириной 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 и 104 мм |
|
Питальщики |
4 ≤ Ширина части ≤ 15 мм (6 ≤ Ширина палки ≤ 18 мм), 15 ≤ Ширина части ≤ 32 мм (18 ≤ Ширина палки ≤ 36 мм) |
|
Подносы |
Применимые размеры подноса: 135,9 x 322,6 мм (стандарт JEDEC) (Единица подноса-M),276 x 330 мм (Единица подноса-LT),143 x 330 мм (Единица подноса-LTC) |
