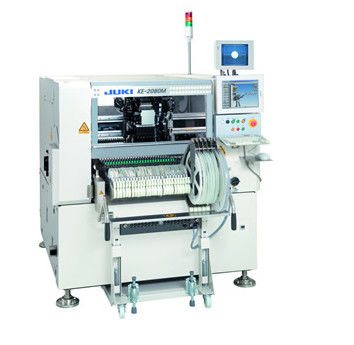

Juki 2000 FX Seies Использованная SMT Pick And Place Machine Гибкая установка KE-2080
Особенности
Ультрагибкий KE-2080 может размещать широкий спектр компонентов от 0402 (01005) и IC, до нечетных форм,
Все это с высокой точностью и скоростью.
Чип
20,200CPH ((лазерное центрирование/оптимальный) ((0,178Sec./чип)
16,700CPH ((Лазерное центрирование/IPC9850)
IC
1,850CPH (централизация зрения / эффективный такт)
4,860CPH с опцией MNVC.
Одна многонасадная лазерная головка (6 насадных) плюс одна высокоразрешительная головка (1 насадная)
От 0402 (01005) до 74 мм квадратных компонентов или 50×150 мм
Система централизации зрения (с нижним, боковым и задним освещением, распознаванием всех шаров и распознаванием разделений)
|
Размер доски |
Размер M (330×250 мм) |
○ |
|
|---|---|---|---|
|
Размер L (410×360 мм) |
○ |
||
|
L-широкий размер ((510×360 мм) (необязательно) |
○ |
||
|
Размер E (510×460 мм) *1 |
○ |
||
|
Размер компонента |
Лазерное распознавание |
0402 (01005) ≈ 33,5 мм |
|
|
Признание зрения |
Стандартная камера |
□3 мм•□74 мм или 50×150 мм |
|
|
Камера высокого разрешения (по желанию) |
1.0×0,5 мм*3 □48 мм или 24×72 мм |
||
|
Скорость размещения |
Чип |
Оптимальный |
0.178sec/chip ((20,200CPH) |
|
IPC9850 |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
Точность размещения |
Лазерное распознавание |
± 0,05 мм ((Cpk ∞ 1) |
|
|
Признание зрения |
±0,03 мм (±0,04 мм при использовании MNVC) |
||
|
Входы питающего устройства |
Максимум 80 на 8 мм T/F*6 |
||
*1 Пожалуйста, запросите подробности на табличке размером E.
*2 При использовании MNVC. (опционально)
*3 При использовании камеры с высоким разрешением (по желанию)
*4 Эффективный такт: скорость размещения ИС указывает на оценочное значение, полученное при размещении машиной 36 компонентов QFP (100 или более штифтов) или BGA (256 или более шаров) на доске размера M.
(CPH = количество компонентов, размещенных в течение одного часа)
*5 Предполагаемое значение при использовании MNVC (опционально) и одновременном подборе компонентов со всеми соплами.
*6 Включая матричную переменную поднос, максимум 110.
