Распространение многофункциональной и высокопроизводительной электроники стремительно растет в таких областях, как мобильные устройства и автомобильная электроника.потому что эти продукты имеют короткий жизненный цикл, производственное оборудование, которое обладает гибкостью для реагирования на увеличение до массового производства в короткий промежуток времени и изменения спроса.

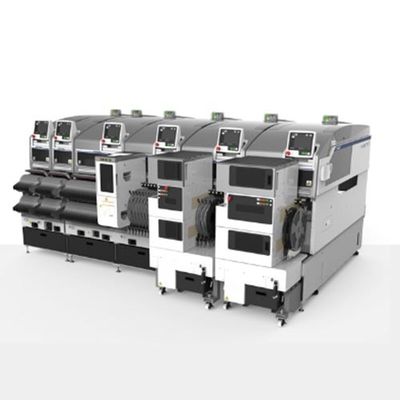

NXT III - это модульный монтер SMT, который способен обеспечивать лучшую линию каждый раз для заводов, которые имеют такие частые изменения для производства электронных устройств.
| |
M3 III |
M6 III |
| Применимый размер ПКБ (LxW) |
от 48 x 48 мм до 305 x 610 мм (один конвейер)
48 x 48 мм до 305 x 510 мм (двойной конвейер/один)
48 x 48 мм до 305 x 280 мм (двойной конвейер/двойной конвейер) |
от 48 х 48 мм до 610 х 610 мм (один конвейер)
от 48 x 48 мм до 610 x 510 мм (двойной конвейер/один)
от 48 x 48 мм до 610 x 280 мм (двойной конвейер/двойной конвейер) |
| Типы деталей |
До 20 типов деталей (вычисляется с помощью 8 мм ленты) |
До 45 типов деталей (вычисляется с помощью 8 мм ленты) |
| Время загрузки ПКБ |
Для двойного конвейера: 0 сек (непрерывная работа)
Для одного конвейера: 2,5 сек (транспорт между модулями M3 III), 3,4 сек (транспорт между модулями M6 III) |
Точность размещения
(Фидуциальный стандарт маркировки)
* Точность размещения получена из испытаний, проведенных компанией Fuji. |
| H24G |
: +/-0,025 мм (стандартный режим) / +/-0,038 мм (режим приоритета производительности) (3сигма) cpk≥1.00 |
| V12/H12HS |
: +/- 0,038 (+/- 0,050) мм (3 сигмы) cpk≥1.00 |
| H04S/H04SF |
: +/- 0,040 мм (3 сигма) cpk≥1.00 |
| H08/H04 |
: +/- 0,050 мм (3 сигмы) cpk≥1.00 |
| H02/H01/G04 |
: +/- 0,030 мм (3 сигмы) cpk≥1.00 |
| H02F/G04F |
: +/- 0,025 мм (3 сигмы) cpk≥1.00 |
| GL |
: +/- 0,100 мм (3 сигмы) cpk≥1.00 |
|
| H24G |
: +/-0,025 мм (стандартный режим) / +/-0,038 мм (режим приоритета производительности) (3сигма) cpk≥1.00 |
| V12/H12HS |
: +/- 0,038 (+/- 0,050) мм (3 сигмы) cpk≥1.00 |
| H08M/H04S/H04SF |
: +/- 0,040 мм (3 сигма) cpk≥1.00 |
| H08/H04/OF |
: +/- 0,050 мм (3 сигмы) cpk≥1.00 |
| H02/H01/G04 |
: +/- 0,030 мм (3 сигмы) cpk≥1.00 |
| H02F/G04F |
: +/- 0,025 мм (3 сигмы) cpk≥1.00 |
| GL |
: +/- 0,100 мм (3 сигмы) cpk≥1.00 |
|
Производительность
* Вышеприведенная производительность основана на испытаниях, проведенных в Фудзи. |
| H24G |
: 37 500 ч/ч (режим приоритета производительности) / 35 000 ч/ч (режим стандарта) |
| V12 |
: 26 000 к/ч |
| H12HS |
: 24 500 штук в час |
| H08 |
: 11 500 штук в час |
| H04 |
: 6 500 к/ч |
| H04S |
: 9 500 к/ч |
| H04SF |
: 10 500 штук в час |
| H02 |
: 5500 к/ч |
| H02F |
: 6 700 к/ч |
| H01 |
: 4200 к/ч |
| G04 |
: 7500 к/ч |
| G04F |
: 7500 к/ч |
| GL |
: 16,363 д/ч (0,22 сек/точка) |
|
| H24G |
: 37 500 ч/ч (режим приоритета производительности) / 35 000 ч/ч (режим стандарта) |
| V12 |
: 26 000 к/ч |
| H12HS |
: 24 500 штук в час |
| H08M |
: 13 000 к/ч |
| H08 |
: 11 500 штук в час |
| H04 |
: 6 500 к/ч |
| H04S |
: 9 500 к/ч |
| H04SF |
: 10 500 штук в час |
| H02 |
: 5500 к/ч |
| H02F |
: 6 700 к/ч |
| H01 |
: 4200 к/ч |
| G04 |
: 7500 к/ч |
| G04F |
: 7500 к/ч |
| 0F |
: 3 000 шт / ч |
| GL |
: 16,363 д/ч (0,22 сек/точка) |
|
| Поддерживаемые части |
| H24G |
: от 0201 до 5 x 5 мм |
Высота |
: до 2,0 мм |
| V12/H12HS |
: от 0402 до 7,5 x 7,5 мм |
Высота |
: до 3,0 мм |
| H08M |
: от 0603 до 45 х 45 мм |
Высота |
: до 13,0 мм |
| H08 |
: от 0402 до 12 х 12 мм |
Высота |
: до 6,5 мм |
| H04 |
: от 1608 до 38 х 38 мм |
Высота |
: до 9,5 мм |
| H04S/H04SF |
: от 1608 до 38 х 38 мм |
Высота |
: до 6,5 мм |
| H02/H02F/H01/0F |
: от 1608 до 74 х 74 мм (32 х 180 мм) |
Высота |
: до 25,4 мм |
| G04/G04F |
:0402 до 15 х 15 мм |
Высота |
: до 6,5 мм |
|
| Ширина модуля |
320 мм |
645 мм |
| Размеры машины |
L: 1295 мм (M3 III x 4, M6 III x 2) / 645 мм (M3 III x 2, M6 III)
W: 1900.2 мм, H: 1476 мм |
Характеристики продукта
Конфигурировать строки в соответствии с целью
Модули, головки и блоки питания могут быть свободно объединены, так что оптимальная конфигурация линии всегда может быть построена путем изменения конфигурации, чтобы соответствовать изменениям в типе деталей и модели продукта.
Возможно расширение возможностей только на необходимый уровень путем добавления модулей и обмена блоками.
Главы можно легко заменить.
Головы можно легко заменить без инструментов.
Главы легкие и поэтому могут быть легко удалены оператором машины при необходимости проведения технического обслуживания или устранения неполадок при реагировании на проблемы.
Односторонняя работа
Только небольшое расстояние проходит для поставки деталей и смены, для простого рабочего пути, который не требует чрезмерного времени или усилий.
Производственные линии могут быть свободно сконфигурированы в такие макеты, как спинные или U-образные линии.
Поддержание автономной работы для максимизации времени работы производства
Поскольку замена единиц, требующих технического обслуживания, на полностью обслуживаемые единицы может быть выполнена на уровне оператора, время простоя также может быть значительно сокращено.Техническое обслуживание может выполняться в автономном режиме на удаленных блоках, пока производство все еще работает.
Управление идентификацией
Главы, сосуды и питатели управляются ИД.
Подробные производственные данные для материалов и оборудования хранятся в базе данных, которые используются для управления линией, управления техническим обслуживанием и отслеживания.
Автоматическая калибровка
Оператор просто нажимает на кнопку START после замены головки.
можно продолжить.
