Принцип работы
Система этой серии оборудования состоит в основном из семи основных компонентов: рентгеновский источник, устройство обработки изображений, компьютерная система обработки изображений, механическая система, система электрического управления.,Система защиты безопасности и система предупреждения. Она объединяет современные неразрушительные испытания, компьютерные технологии программного обеспечения, технологии получения и обработки изображений,технология механической трансмиссииОн охватывает четыре основные технические области оптики, механики, электроники и алгоритмов.Используя различия в рентгеновской абсорбции, вызванные различными материалами или толщинами, изображаются и подсчитываются внутренние компоненты электронных устройств для обнаружения.

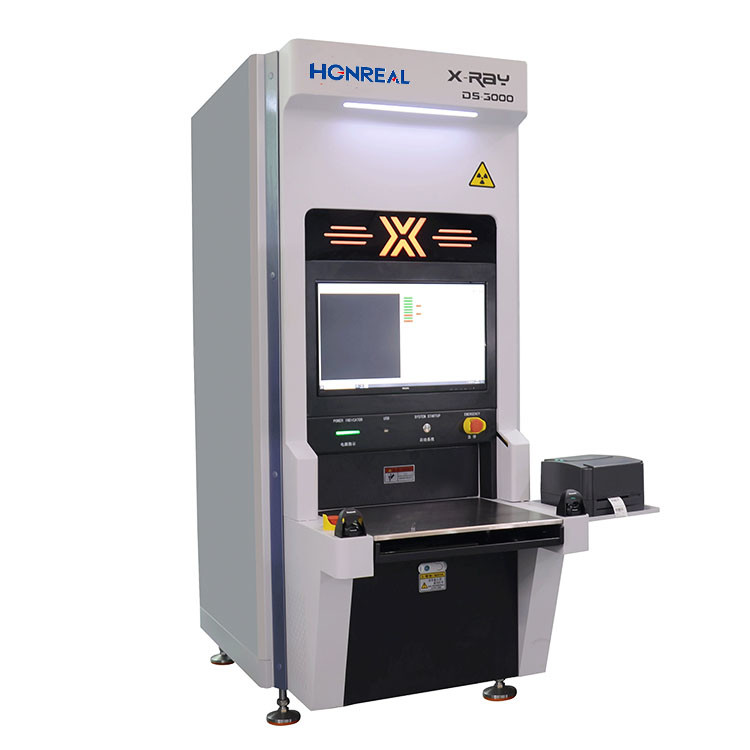

Интеллектуальная машина для подсчета компонентов X-RAY предназначена для работы совместно с производственными линиями SMT для автоматического подсчета остаточных материалов.Эта машина может одновременно считать четыре катушки материала, автоматически сканирует коды и достигает цели сокращения рабочей силы и повышения эффективности.повышение эффективности подсчета остатков и хранения материалов, безопасный и ориентированный на данные.
Спецификации:
| Общая спецификация | |
| Рабочий режим | Вне сети |
| Размеры ((мм) | 800 ((W) X1380 ((D) X1950 ((H) |
| Вес | Примерно 800 кг. |
| Электрическое питание | 110 ~ 220ВАК 50/60Гц, 1,5 КВт |
| Компьютер системы | |
| Промышленный ПК | Промышленный ПК с процессором Intel i7 (64 бит) |
| Операционная система | ОС Windows 10 |
| Дисплей | 27" FHD ЖК-дисплей |
| Система хранения | |
| RAM: 16 ГБ, HDD: 1 ТБ + SSD: 256 Гб | |
| Включенные аксессуары | |
| Сканнер штрих-кодов | / |
| Печатный аппарат для маркировки | / |
| Инспекционные возможности | |
| Размер ленты и катушки | 7" ~ 17" |
| Высота сканирования | ≤ 80 мм |
| Максимальная скорость проверки | 7~17 |
| Лента и катушка | < 10 с/катушка или 4*7?? катушка < 10 с. |
| Минимальный размер компонента | 01005 |
| Точность проверки | ≥ 99,99% |
| Рентгеновская трубка | |
| Тип | Закрытая трубка |
| Максимальное напряжение | 50 кВ |
| Максимальный ток | 1000 μA |
| Размер точки фокусировки | 00,03 мм |
| Система визуализации | |
| Тип | Плоская панель детектора (FPD) |
| Эффективный диапазон обнаружения: | 430 мм х 430 мм |
| Пиксельная матрица | 3072*3072 пикселя |
| Размер пикселя | 139 мкм |
| Скорость кадров | 6fpsv |
| AD Преобразование | 16 бит |
| Определяемый пакет | |
| Чип, массовые, ESD пакеты, JEDEC поднос, трубка, транзистор. | |
| Выявляемые компоненты | |
|
Конденсаторы, резисторы, индукторы, шарики, кристаллы, транзисторы, диоды, FET, различные типы резисторов, желчные конденсаторы, обнаруживаемые соединители, микросхем интегральных схем и т.д. |
|
| База данных | |
| Поддержка подключения к MES, ERP и WMS Intelligent | |
| Система безопасности | |
| Стандартный |
Соответствует правилам FDA-CDRH CFR 21 1020.40 подглава для рентгеновских систем шкафов. |
| Эмиссия рентгеновских лучей |
< 1μSv/h (правило FDA-CDRH CFR 21 1020).40 требуемый стандарт подраздела < 5μSv/h) |
| Управление органом | Система оценки отпечатков пальцев и паролей. |
| Защита шкафа от утечки излучения | |
| Измеритель радиационной утечки в реальном времени | |
Система подсчета компонентов
Используйте алгоритм подсчета, оптимизированный для искусственного интеллекта, чтобы проверить различные материалы на месте: стандартный SMD, ленту для скрещивания, поднос JEDEC / Matrix, MELF, алюминиевые колпачки, Soic, To, BGA / CPU, тантал,фильтр и другие части. Четыре материала поддонов могут быть подсчитаны одновременно, и это занимает только 8 секунд, чтобы завершить, что сокращает время подсчета деталей поддонов, автоматически загружает данные в облако,регулярно обновляет базу данных, и связи с заводской системой ERP/MES, что значительно экономит время и затраты.
