Введение сцепления

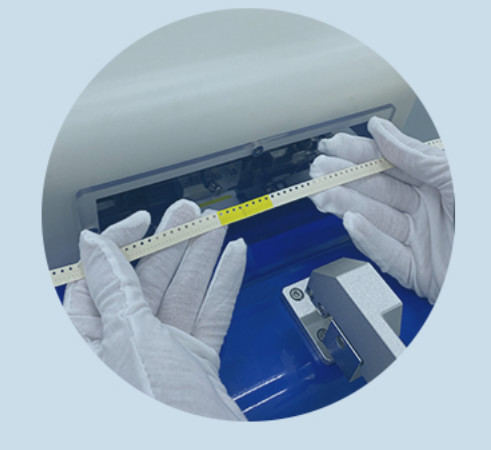

Сплисинг BW-HP08 разработан для автоматической производственной линии SMT, быстрый переключатель линии без остановки, в режиме реального времени без ошибок.Он может автоматически обнаружить положение пустого кармана на голове и хвосте двух рулонов одного и того же компонента, с высокой точностью резки и скрещивания, и скоростью прохождения до 99%. С стандартным измерением RC, соответствием AOI шелковой экрана и функцией обнаружения пустого кармана, уменьшая ручную работу и стоимость,значительно улучшить производственную линию SMT OEE.
Функциональные преимущества
Простая в эксплуатации: 5 минут, чтобы научиться управлять машиной.
Улучшить эффективность: Степень успеваемости 98%+, помогает повысить эффективность
Отслеживаемость: автоматически генерируются отчеты о сцеплении.

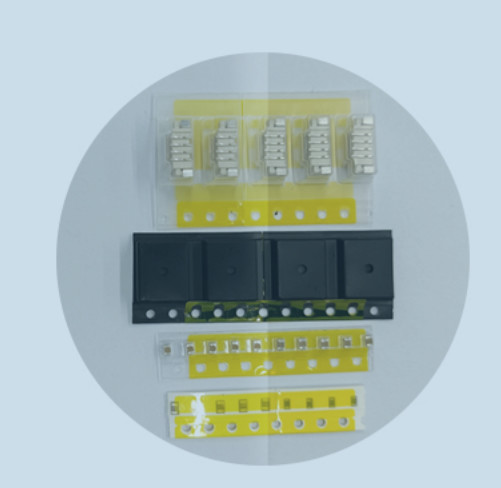

обнаружение пустого кармана: компоненты SMD с размерами захвата CCD 01005 и выше.
Многочисленные ошибки: 1.Автоматически сравнивать 1 и 2 сканированные штрих-коды.
2.Silkscreen и идентификация и сравнение персонажей.
3Измерение сопротивления и емкости.
| Тип | BW-HP08 |
| Размеры | 380*470*1450 мм |
| Вес | 95 кг |
| Рабочая высота | 900±15 мм |
| Ширина катушки | Бумажная барабана 8 мм и пластиковая барабана |
| Видение с помощью CCD | Сравнение печати шрифтов и символов |
| Размер компонента RC | 01005/0201/0402/0603/0805/1206/1210 |
| Частота измерений | 50Hz-200KHZ |
| Точность измерения LCR | 00,05% |
| Разрешение дисплея | Р:0.01мм-99.9999мм |
| В:0.00001pF-9.9999F | |
| КТ склеивания | 8-10S ((Исключает ручное время) |
| Пропускная способность | 99% |
| Интерфейс MES | Поддерживается |
| ИПК | IPC, 10 ′′ сенсорная панель |
| ОС | Win10 |
| Напряжение батареи | Литийная батарея постоянного тока 48 В |
| Регулярное рабочее напряжение | DC 48V,AC 110-220V |
| Способ резки катушек | Автоматически |
| Другие варианты конфигурации |
Снаружи AC двойные рукава поддержки катушек, печать
|
