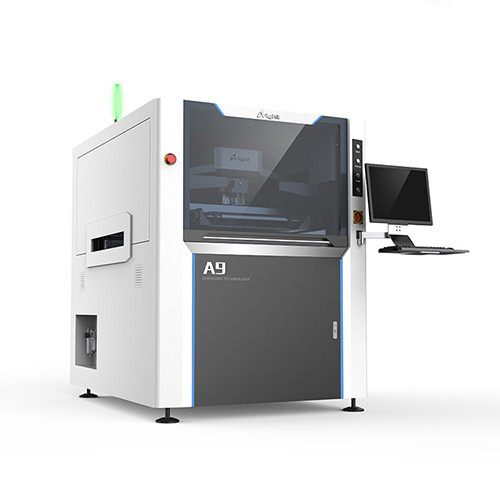

Полноавтоматическая печатная машина на ПКБ
Seriel SMT Stencil принтер имеет высокую точность и высокую стабильность полностью автоматического печатного машинного зрения,Мы следовали в SMT промышленности является тенденцией развития производства нового поколения полностью автоматической печатной машины с международным ведущей технологией синхронного видения, визуальная обработка высокого разрешения, высокая точность системы передачи, подвеска адаптивный скреб.
Спецификация:
Серийный высокоточный автоматический принтер сварной пасты, предназначенный для высокой точности
печать стальных сеток или печать штемпелями в промышленности SMT.
Размер печатных плат: 50 мм х 50 мм ~ 510 мм х 340 мм;
Толщина ПКБ: 0,4 мм ~ 6 мм
Толщина FPC: ¥0,6 мм (за исключением гига)
Применимые продольные места компонентов
SMT Компоненты, такие как резисторы, конденсаторы, индукторы, диоды и триоды: 0201, 0402, 0603, 0805, 1206 и другие спецификации;
IC: поддержка упаковки SOP, TSOP, TSSOP, QFN, минимум 0,3 мм; поддержка упаковки BGA, CSP,
минимум шарик 0,2 мм;
Применимые типы ПХБ
Применимо к ПКБ для мобильных телефонов, связи, ЖК-телевизоров, телеканалов, семейных кинотеатров, автомобильной электроники,
медицинское энергетическое оборудование, аэрокосмическое оборудование и авиация, кроме общих электронных продуктов.
1,Все новые 3-го поколения штемпеля X-лучевой структуры, добавить операторов пасты сварки более удобным и точным размещением стальной сетки;
Новый тип крутящего момента рентгеновский луч, решить пасту сварки и отложения пыли, продлить срок службы машины;
2,Скалируемый на давление устройство, ввиду легкой деформации печати ПКБ может сделать таблетку, не нужно использовать давление
В соответствии с продуктом гибкое использование

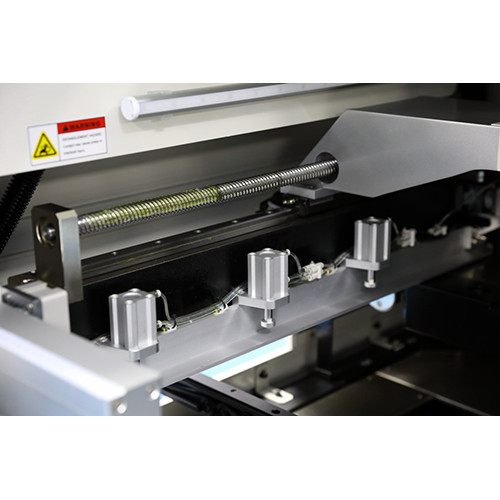

3Вся машина использует импортированную самосмазывающую проводнику, проводнику не нужно добавлять смазку, в течение пяти лет проводник бесплатное обслуживание в течение пяти лет.

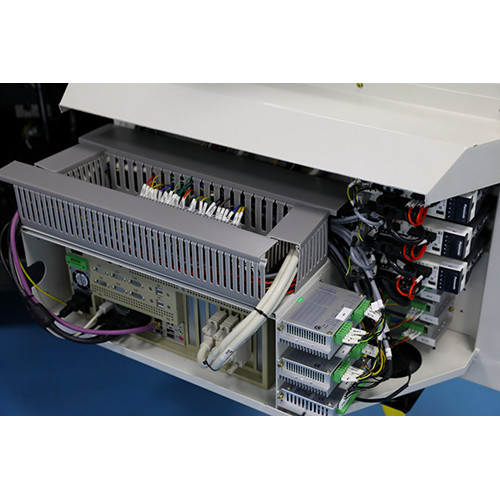

4, X Y1 Y2 в США HAYDON линейный двигатель, японский точный приводной винт, самосмазывающийся рулевой рельс, чтобы обеспечить точность
5,Net рамы Y для автоматического определения местоположения, может быстро реализовать автоматический штемпель контрапункт;

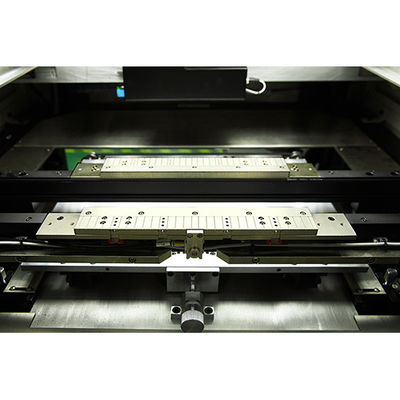

6"Сгибающийся лезвий с использованием высокопрочной стали в процессе печати для обеспечения стабильности печатной головки;
Плавучая система скребки типа, уникальное упругое устройство пребывания, может очень хорошую защиту в скребке падает процесс шрифтов и скребки.
| Положение | Модель | А9 |
| Максимальный размер | 737X737 мм | |
| Толщина | 25 ~ 40 мм | |
| Минимальный размер ПКБ | 50х50 мм | |
| Максимальный размер ПКБ | 510х340 мм ((530х340 мм) | |
| Толщина ПКБ | 0.4~6 мм | |
| ПКБ-печать | < 1% | |
| Высота транспортировки | 900±40 мм | |
| Направление транспорта | Лево-право;Право-лево;Лево-лево;Право-право | |
| Скорость транспортировки | Максимум 1500 мм/с Программируемый | |
| Местонахождение Совета ПХБ |
Система поддержки | Магнитный штифт/настройка стола вверх-вниз/подъемный блок Магнитный пальчик / регулируемая подъемная платформа / контурный блок |
| Система зажима | Боковая застежка, вакуумная сосна | |
| Начальник печати | Две независимые моторизованные печатные головы | |
| Скорость свертывателя | 6 ~ 200 мм/сек | |
| Давление свертывателя | 0~15 кг | |
| Угол свертывателя | 60°/55°/45° | |
| Тип скважины | Нержавеющая сталь ((стандарт), пластмасса | |
| Скорость разделения шаблона | 0.1 ~ 20 мм/сек Программируемый | |
| Система очистки | Сухой, влажный, вакуумный (программируемый) | |
| Диапазоны корректировки таблицы | X:±10mm;Y:±10mm;θ:±2° | |
| Машина | ||
| Точность повторения позиции | ± 0,008 мм | |
| Точность печати | ±0,02 мм | |
| Время цикла | < 7s (без печати и очистки) | |
| Смена продукции | <5 мин | |
| Требуется воздух | 40,5-6,5 кг/см2 | |
| Вводная мощность | AC:220±10%,50/60HZ 1Φ 3KW | |
| Метод контроля | Контроль ПК | |
| Размеры машины | 1220 ((L) X1355 ((W) X1500 ((H) мм | |
| Машины | Приблизительно: 1000 кг | |
