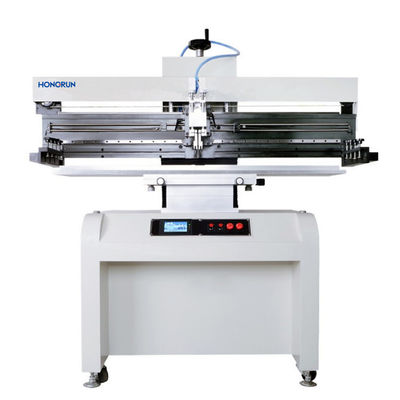

Введение продукта:
1Контроль микрокомпьютера, сенсорный экран, интерфейс работы меню.

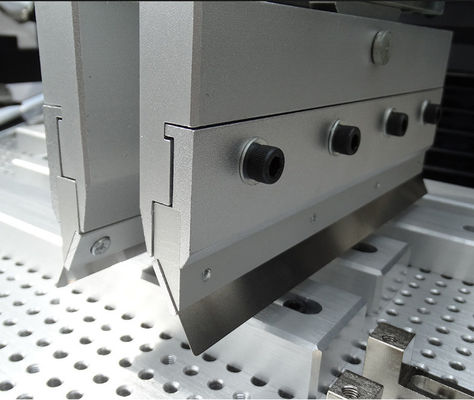

2(Похожа на автоматическую печатную машину MPM, скрепер может свободно плавать вверх и вниз и автоматически регулировать уровень стальной сетки).
3Давление скребпера регулируется (давление скребпера на стальную сетку может регулироваться в соответствии с длиной различных типов скребпера).
4. оснащенная системой регулирования скорости преобразователя частот, лезвие работает со стабильной скоростью;
5. Работа принимает двухручный ключ переключателя, безопасный и надежный.
6В меню сенсорного экрана можно самостоятельно установить время паузы стальной сетки в целом.
7Методы расположения и крепления платы ПКБ включают расположение эталонного отверстия, расположение эталонного края и одновременное расположение эталонного края,шаблона позиционирования и многих других различных точных форм позиционирования.
8Функция отображения времени, функция автоматического подсчета времени печати и функция защиты экрана предоставляются на сенсорном экране.
9. оборудован с регулируемой скоростью скребка и функцией безопасности аварийной остановки.
10. Режим печати: однократный, двойной и двойной старт (настройка меню необязательна).
11. Статус работы по печати: автоматический/полуавтоматический/тридюймовый статус печати (настройка меню необязательна).
12Рабочий стол с большим чугунным сиденьем стабилен и свободен от колебаний.
| Технические параметры | |
|
Функция |
Это устройство используется для печати пастельной пасты на плату PCB |
| Размеры печатных столов | 300×400 мм ((или на заказ) |
| Размер рамы | 370х470 мм, 420х520 мм, 550х650 мм |
| Размер ПКБ | 50х50~300х400 мм |
| Толщина ПКБ | 0.2 - 5,0 мм |
| Установлено положение печати | ПКБ внешнее или пинное расположение |
| Мелкое настройка постельных покрытий | Передняя/задняя ± 10 мм R/L ± 10 мм |
| Точность печати | ±0,02 мм |
| Повторяющаяся точность | ± 0,05 мм |
| Минимальное расстояние | 0.35 мм |
| Давление воздуха | 4-6 кгф/см2 |
| Электрическое питание | 220В 50/60Гц 100Вт |
| Спецификации | ||||
|
Модель No |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Размер ПКЖ (L×W) ~(L×W) мм | (50х50) ~ ((300х400) | (50х50) ~ ((300х600) | (50х50) ~ ((300х1200) | (50х50) ~ ((300х1500) |
| Размер стальной сетки (L×W) мм~(L×W) мм | (370х470~550х650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Размеры печатных столов (L × W) мм | 300х400 | 300×650 | 300×1250 | 400×1550 |
| Размер машины (L×W×H) мм | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Вес | 260 кг | 300 кг | 340 кг | 380 кг |
