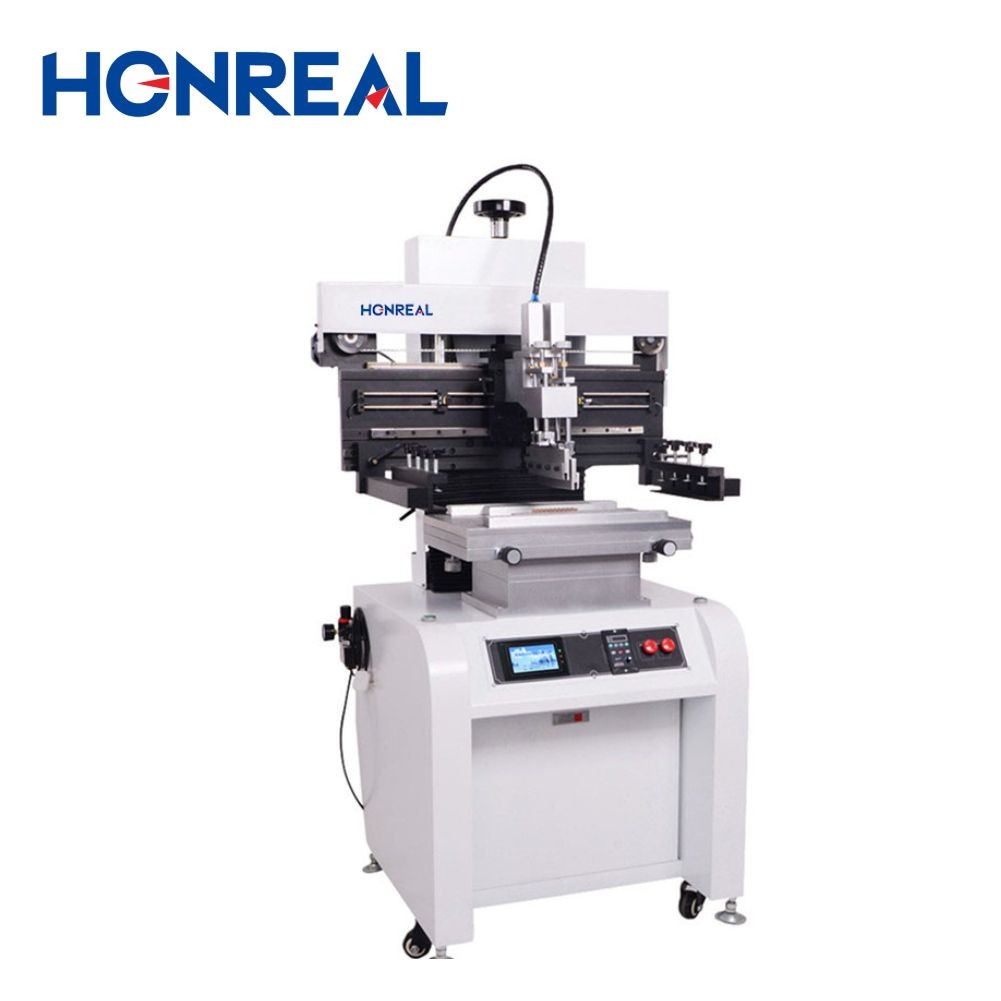

Полуавтоматическая печатная плата Печатная плёнка ПКБ
Введение продукта:
1Наше оборудование использует высокоточную рельсу и импортный двигатель для преобразования седалища лезвия, что приводит к точной и точной печати.
2Скрепер предназначен для вращения на 45 градусов и может быть закреплен на месте, что делает его удобным для очистки и замены шаблонов.
3Блок скребера можно регулировать до и после лезвия, чтобы выбрать правильное положение печати.
4. В сочетании с фиксированной печатной плитой и PIN, легкая установка и настройка, для односторонней, двусторонней печати.
5.School Edition способ перемещения стальной сетки, в сочетании с напечатанным (PCB), X, Y, Z. Удобное тонкое регулирование.
6.Можно настроить на одностороннее и двустороннее, различные методы печати.
7С функцией автоматического подсчета для облегчения производства статистики выпуска.
8Подходит регулируемый угол лезвия, стальное лезвие, резиновый скреб.

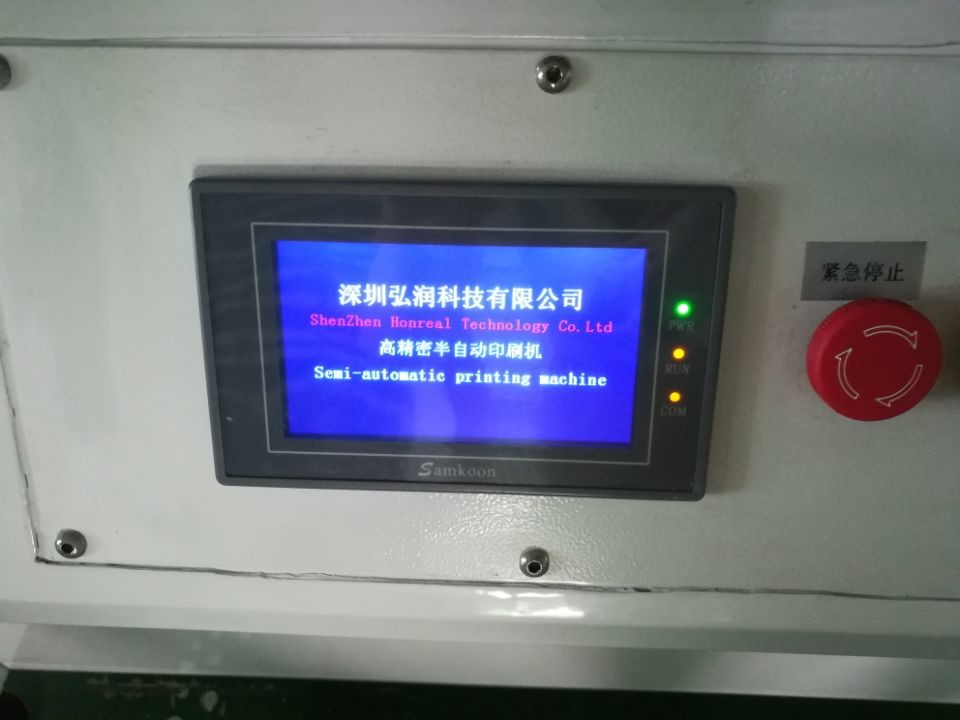

9.Татч-экран с функцией сберегателя экрана, время можно регулировать для защиты жизни сенсорного экрана.
10Дисплей скорости печати, можно регулировать.
| Технические параметры | |
|
Функция |
Это устройство используется для печати пастельной пасты на плату PCB |
| Размеры печатных столов | 300×400 мм ((или на заказ) |
| Размер рамы | 370х470 мм, 420х520 мм, 550х650 мм |
| Размер ПКБ | 50х50~300х400 мм |
| Толщина ПКБ | 0.2 - 5,0 мм |
| Установлено положение печати | ПКБ внешнее или пинное расположение |
| Мелкое настройка постельных покрытий | Передняя/задняя ± 10 мм R/L ± 10 мм |
| Точность печати | ±0,02 мм |
| Повторяющаяся точность | ± 0,05 мм |
| Минимальное расстояние | 0.35 мм |
| Давление воздуха | 4-6 кгф/см2 |
| Электрическое питание | 220В 50/60Гц 100Вт |
| Спецификации | ||||
|
Модель No |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Размер ПКЖ (L×W) ~(L×W) мм | (50х50) ~ ((300х400) | (50х50) ~ ((300х600) | (50х50) ~ ((300х1200) | (50х50) ~ ((300х1500) |
| Размер стальной сетки (L×W) мм~(L×W) мм | (370х470~550х650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Размеры печатных столов (L × W) мм | 300х400 | 300×650 | 300×1250 | 400×1550 |
| Размер машины (L×W×H) мм | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Вес | 260 кг | 300 кг | 340 кг | 380 кг |
