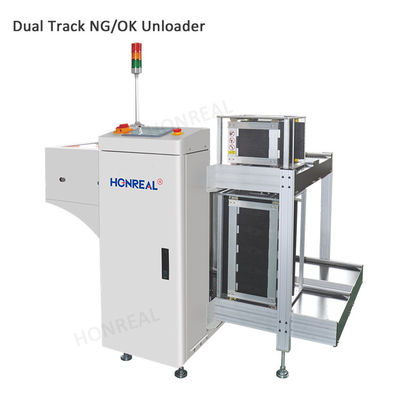

Описание
Это оборудование используется для приемной работы платы ПКБ производственной линии SMT,и он подходит для приема NG-карты и OK-карты после AOI позади машины для сварки с перетоком.
Особенности
1.Panasonic PLC + сенсорный экран управления, легко работать.
2- Дизайн с твердой структурой.
3Верхние и нижние воздушные зажимы обеспечивают точное расположение материала.
4Специальная конструкция газового пути гарантирует, что панель ПКБ не будет подтолкнута.
5- С сигналом СМЕМА.
Технические параметры | |
| Функция | Это оборудование используется за AOI, получая сигнал AOI,NG и OK PCB, автоматически хранящиеся отдельно. |
Толщина ПКБ | Min0,6 мм |
Номер журнала | Транспорт вверх: 1 шт., Транспорт вниз: 2 шт., (или на заказ) |
Выбрать шаг | 1-4 ((10 мм шаговые пробелы) |
Время загрузки ПКБ | Приблизительно 6 секунд |
Время смены магазина | Приблизительно 30 секунд. |
Направление перевозки | Слева направо/справа налево ((необязательно) |
Высота транспортировки | 900±20 мм ((или на заказ) |
Давление воздуха | 4-6 бар, MAX30L/мин |
Электрическое питание | 100-230В переменного тока (на заказ) однофазный, MAX 300В/А |
Спецификации | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Размер печатных пластин (L*W) | (50х50) ↓ 350х250) | (50х50) ↓ 455х330) | (50х50) ↓530х390) | (50х50) ↓530х460) |
| Размер машины (L*W*H) мм | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| Размер журнала ((L*W*H) мм | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Вес | 150 кг | 180 кг | 210 кг | 250 кг |
