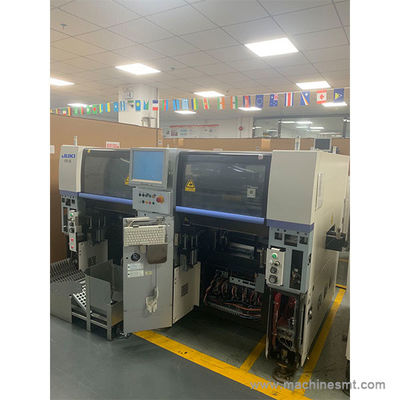

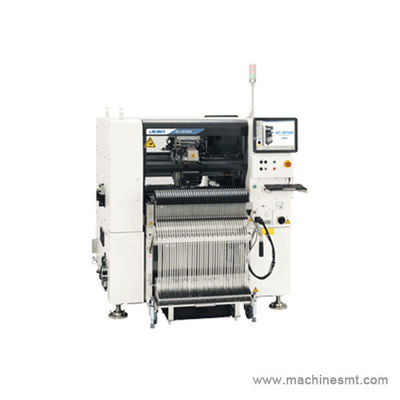

SMT Pick And Place Machine Chip Shooter KE-3010A Использованный оригинальный для производственной линии SMT
Особенности
Продолжающаяся эволюция серии KE
| Чип | 23, 500CPH чип (Лазерный центр / оптимальный) 18,500CPH (Лазерное центрирование / IPC9850) |
|---|---|
| IC | 9,000CPH (опция централизации зрения / MNVC) |
| Размер доски | Размер M (330×250 мм) | Да, да. | |
|---|---|---|---|
| Размер L (4FFF10×360 мм) | Да, да. | ||
| L-широкий размер (510×360 мм) *1 | Да, да. | ||
| Размер XL (610×560 мм) | Да, да. | ||
| Применимость к длинным PWB (размер M) *2 | 650×250 мм | ||
| Применимость к длинным PWB (размер L) *2 | 800×360 мм | ||
| Применимость к длинным PWB (L-Wide size) *2 | 1,010×360 мм | ||
| Применимость к длинным PWB (размер XL) *2 | 1,210×560 мм | ||
| Высота компонента | 6 мм | Да, да. | |
| 12 мм | Да, да. | ||
| Размер компонента | Лазерное распознавание | 0402 ((01005) ~ □ 33,5 мм | |
| Признание зрения | Стандартная камера |  3 мм*3 ~ □33,5 мм |
|
| Камера высокого разрешения | 1.0×0,5 мм*4 ~ □20 мм |
||
| Скорость размещения | Чип | Оптимальный | 23,500CPH |
| IPC9850 | 18,500CPH | ||
| IC *5 | 9,000CPH *6 |
||
| Точность размещения | Лазерное распознавание | ±0,05 мм (±3σ) | |
| Признание зрения | ± 0,04 мм | ||
| Входы питающего устройства | Макс.160 в случае 8 мм ленты (на электрическом двойном ленточном питателе) *7 |
||
*1 Размер L-Wide не требуется
*2 Применение к длинным PWB не обязательно.
*3 При использовании MNVC. (опция)
*4 KE-3010A: при использовании как камеры высокого разрешения, так и MNVC. (по желанию)
*5 Эффективный такт: скорость размещения ИС указывает на оценочное значение, полученное при размещении машиной 36 компонентов QFP (100 или более штифтов) или BGA (256 или более шаров) на доске размера M.(CPH = количество компонентов, размещенных в течение одного часа)
*6 Предполагаемое значение при использовании MNVC и одновременном подборе компонентов со всеми соплами.
MNVC является опцией в KE-3010A.
*7 При использовании электрической двойной ленты EF08HD.
* PWB размер XL будет KE-3010
