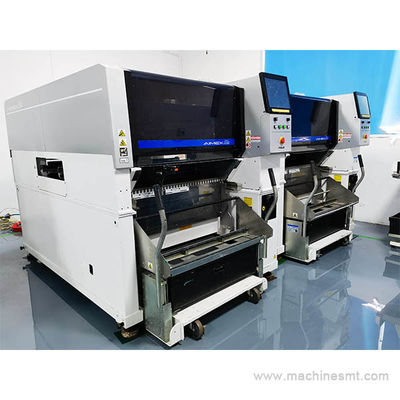

Фудзи высокоскоростной автоматической Smt Pick And Place Machine Smd монтажной машины

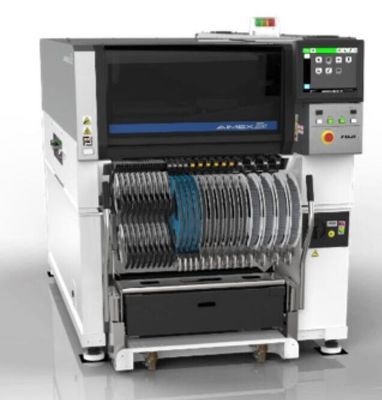

Гибкие платформы размещения AIMEX III
AIMEX III предназначен для гибкости компонентов, гибкости PCB и гибкости производства.
Производство больших панелей или одновременное производство двух моделей
AIMEX III может поддерживать большие панели размером до 774 (L) x 710 (W) мм.
Одновременное производство двух различных продуктов возможно с помощью нашей машины с двойной конвейерной конфигурацией.AIMEX III также позволяет использовать различные методы производства и поддерживает широкий диапазон размеров панелей.
Динамический обмен DynaHead
AIMEX III предлагает динамический обмен в процессе производства на лучший инструмент для работы.Инструменты с четырьмя и одним соплами.
Минимизация количества переходов
Время смены может быть сокращено путем смены партии MFU и машины, имеющей до 130 слотов для питателей, что позволяет загрузить все необходимые части.
Непрерывное увеличение производства
Автоматическое создание данных и редактирование на машине с использованием большой сенсорной панели для поддержки увеличения производства и быстрого реагирования на внезапные изменения программ.
Спецификации
| Основные спецификации | ||
|---|---|---|
| Размер ПКЖ ((LXW) |
|
|
| Мощность питателя | До 130 (8 мм ленты) | |
| Время загрузки ПКБ | 20,9 секунды | |
| Точность размещения (Фидуциальные марки на основе ссылки) |
H24G: +/-0,025 мм (стандартный режим) / +/-0,038 мм (режим приоритета производительности, в стадии разработки) (3сигма) cpk≥1.00 H08M: +/- 0,040 мм (3σ) cpk≥1.00 ОФ: +/- 0,050 мм (3σ) cpk≥1.00 H02F: +/- 0,025 мм (3σ) cpk≥1.00 H01: +/- 0,030 мм (3σ) cpk≥1.00 |
|
| Размеры машины | L: 1280 мм, W: 2656 мм, H: 1556 мм | |
| Главы для размещения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | ОТ | |||||||
| Количество сосудов | 24 | 8 | 2 | 1 | 1 (или 1 когти) |
||||||
| Пропускная способность ((cph) | 37,000 шт/час (режим приоритета производительности, в разработке) 35,000 cph (стандартный режим) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Размер части (мм) |
03015 мм до 5 х 5 Высота: До 2,0 мм |
0603 (0201") до 45 х 45 Высота: До 13,0 мм |
1608 (0603") до 74 x 74 (32 x 180) Высота: До 25,4 мм |
1608 (0603") до 74 x 74 (32 x 180) Высота: До 38,1 мм |
|||||||
| Присутствие части проверка |
○ | ○ (H08MQ) |
○ | x | |||||||
| Части поставки |
Лента | ○ | ○ | ○ | ○ | ||||||
| Стик. | x | ○ | ○ | ○ | |||||||
| Поднос | x | ○ | ○ | ||||||||
| DynaHead ((DX)) | ||||
| Количество сосудов | 12 | 4 | 1 | |
| Пропускная способность ((cph) | 27,000 Функция присутствия деталей ОН: 26,000 |
12,000 | 5,800 | |
| Размер части (мм) |
0402 (01005") до 12,5 мм по диагонали и Y до 7,5 мм Высота: до 3,0 мм |
1608 (0603") до 15 х 15 Высота: До 6,5 мм |
1608 (0603") до 74 x 74 (32 x 100) Высота: До 25,4 мм |
|
| Точность размещения (Фидуциальные марки на основе ссылки) |
+/- 0,038 (+/- 0,050) мм (3σ) cpk≥1.00 | +/- 0,040 мм (3σ) cpk≥1.00 | +/- 0,030 мм (3σ) cpk≥1.00 | |
| Присутствие части проверка |
o | x | o | |
| Части поставки |
Лента | o | o | o |
| Стик. | x | o | o | |
| Поднос | x | o | o | |
