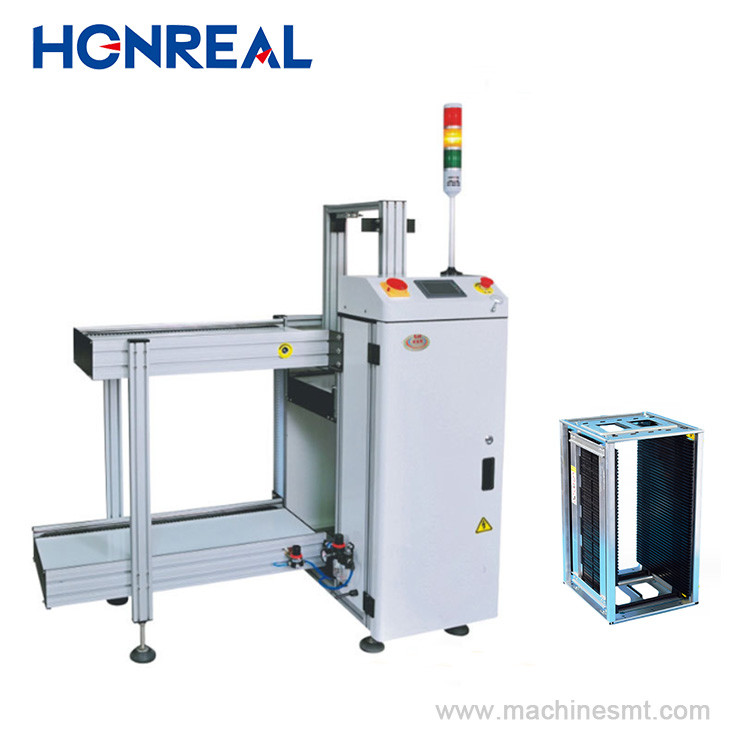

Электронное оборудование для сборки автоматического SMT PCB-нагрузчика
Введение продукта:
1Этот блок используется для отправки ПХБ из магазина на производственную линию SMT.
2.Стабильная и надежная система управления ПЛК;
3.Простой в эксплуатации интерфейс управления сенсорным экраном LED;
4.Пневматические зажимы верхней и нижней трех точек обеспечивают выравнивание магазина;
5.Эффективная конструкция тяги может гарантировать, что ПКБ не сломается;
6.3 возможности загрузки журналов.
7. Направление слева направо или справа налево ((необязательно).
8.Мониторинг неисправностей машины;
9.Твердая и стабильная конструкция;
10порт.SMEMA совместим;
| Технические параметры | |
| Функция | Этот блок используется для отправки ПХБ из журнала на производственную линию SMT |
| Толщина ПКБ | Min0,6 мм |
| Номер журнала | Транспорт вверх: 1 шт., Транспорт вниз: 1 шт., (или на заказ) |
| Выбрать шаг | 1-4 ((10 мм шаговые пробелы) |
| Время загрузки ПКБ | Приблизительно 6 секунд |
| Время смены магазина | Приблизительно 30 секунд. |
| Направление перевозки | Слева направо/справа налево ((необязательно) |
| Высота транспортировки | 900±20 мм ((или на заказ) |
| Давление воздуха | 4-6 бар, MAX 10L/мин |
| Электрическое питание | 100-230В переменного тока (на заказ) однофазный, MAX 300В/А |
Это стандартная модель.
| Спецификации | ||||
| Модель No | HR-250 | HR-330 | HR-390 | HR-460 |
| Размер ПКЖ (L×W) ◄ (L×W) мм | (50х50) ↓ 350х250) | (50х50) ↓ 455х330) | (50х50) ↓530х390) | (50х50) ↓530х460) |
| Размер машины (L×W×H) мм | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| Размер магазина (L×W×H) мм | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Вес | 110 кг | 135 кг | 155 кг | 175 кг |
