Главная страница /Продукция/Загрузчик и разгрузчик ПКБ/Управление PLC SMT Автоматический PCB разгрузчик Двойной рельс после AOI испытательной машины

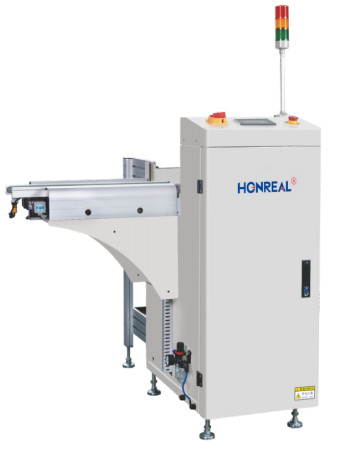

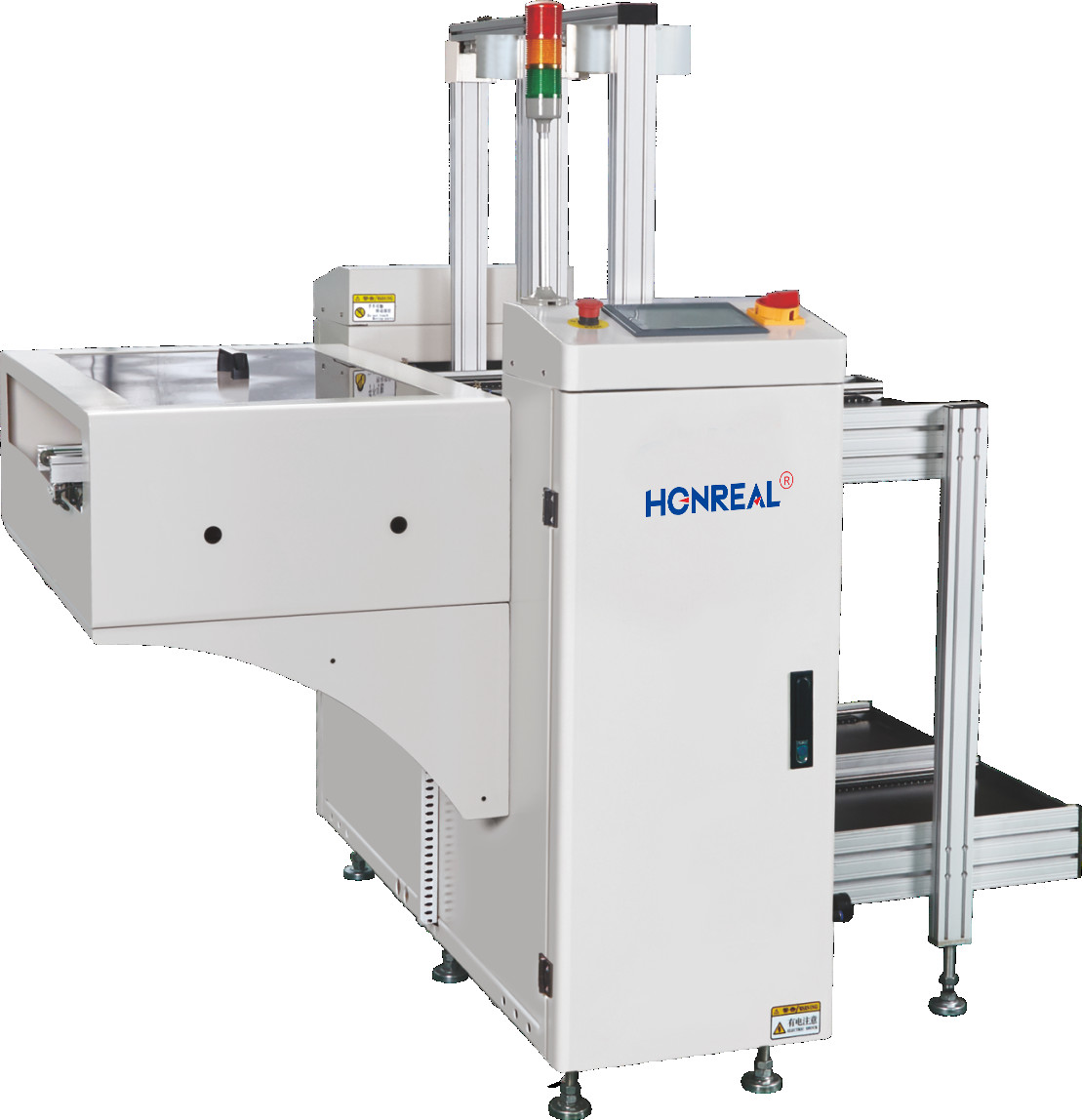

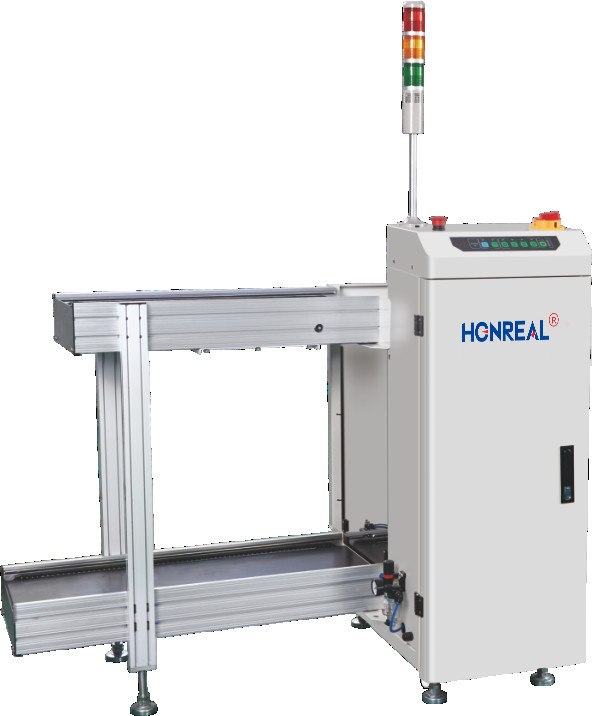

Управление PLC SMT Автоматический PCB разгрузчик Двойной рельс после AOI испытательной машины

1 комплект
MOQ
$3600-5800/SET
цена
Управление PLC SMT Автоматический PCB разгрузчик Двойной рельс после AOI испытательной машины
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Время загрузки ПКБ: Приблизительно 6 секунд
Время смены магазина: Приблизительно 30 секунд.
Транспортная высота: 900±20мм (или по запросу)
Источник питания: 100-230 В переменного тока (на заказ) однофазный, МАКСИМУМ 300 В/А
Размер ПКЖ (L×W) ◄ (L×W) мм: (50x50) ↓ 350x250) мм
Размер машины (L×W×H) мм: 1700×1450×1200 мм
Размер магазина (L×W×H) мм: 355×320×563 мм
Вес: 150 кг
Выделить:

Автоматический разгрузчик ПКБ с ПЛК

,

Автоматический разгрузчик PCB с двумя рельсами

,

АОИ Машины для разгрузки
Основная информация
Место происхождения: Китай
Фирменное наименование: HONREAL
Сертификация: CE
Номер модели: HR-250NG
Документ: NG unloader.pdf
Оплата и доставка Условия
Упаковывая детали: WoodenCase
Время доставки: 10-20workdays
Условия оплаты: Аккредитив, T/T, Western Union
Поставка способности: 100 комплектов/месяц
Характер продукции

Автоматический разгрузчик SMT для NG и OK печатных плат с двойной направляющей для AOI-машины производства Китая


Описание

Данное оборудование используется для приема печатных плат на производственной линии SMT и подходит для приема NG-плат и OK-плат после AOI-контроля за печью оплавления.

Особенности

1. Управление ПЛК Panasonic + сенсорный экран, простота в эксплуатации.

2. Конструкция с прочной структурой.

3. Верхние и нижние пневматические зажимы обеспечивают точное позиционирование материального ящика.

4. Специальная конструкция газового тракта гарантирует отсутствие смещения печатной платы.

5. С сигналом SMEMA.


Технические параметры
Функция Это оборудование используется после AOI, путем приема сигнала AOI, NG и OK печатные платы автоматически хранятся отдельно.

Толщина печатной платы


 Мин. 0,6 мм

Количество магазинов


 Транспортировка вверх: 1 шт., транспортировка вниз: 1 шт. (или по заказу)

Выбор шага


 1-4 (шаг 10 мм)

Время загрузки печатной платы


 Примерно 6 секунд

Время замены магазина


 Примерно 30 секунд

Направление транспортировки


 Слева направо / справа налево (опционально)

Высота транспортировки


 900±20 мм (или по заказу)

Давление воздуха


 4-6 бар, МАКС. 30 л/мин

Электропитание


 100-230 В переменного тока (по заказу), однофазное, МАКС. 300 В/А


Технические характеристики


Модель №


 HR-250NG HR-330NG HR-390NG HR-460NG
Размер печатной платы (Д*Ш) ~ (Д*Ш) мм (50x50) ~ (350x250) (50x50) ~ (455x330) (50x50) ~ (530x390) (50x50) ~ (530x460)
Размер машины (Д*Ш*В) мм 1700*1450*1200 1950×1610×1200 2210×1730×1200 2210×1870×1200
Размер магазина (Д*Ш*В) мм 355*320*563 460×400×563 535×460×570 535×530×570
Вес 150 кг 180 кг 210 кг 250 кг


Детали

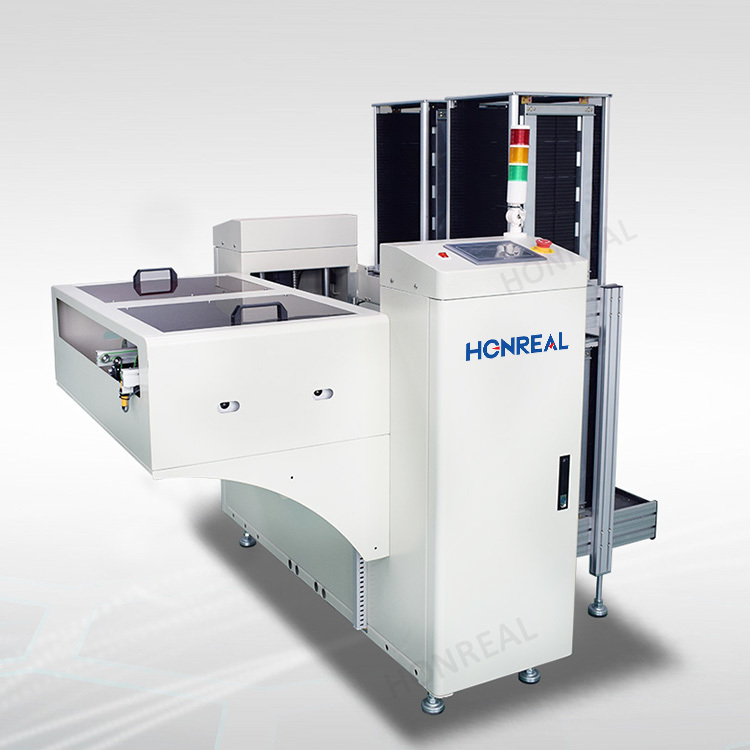

Управление PLC SMT Автоматический PCB разгрузчик Двойной рельс после AOI испытательной машины 0




Управление PLC SMT Автоматический PCB разгрузчик Двойной рельс после AOI испытательной машины 1

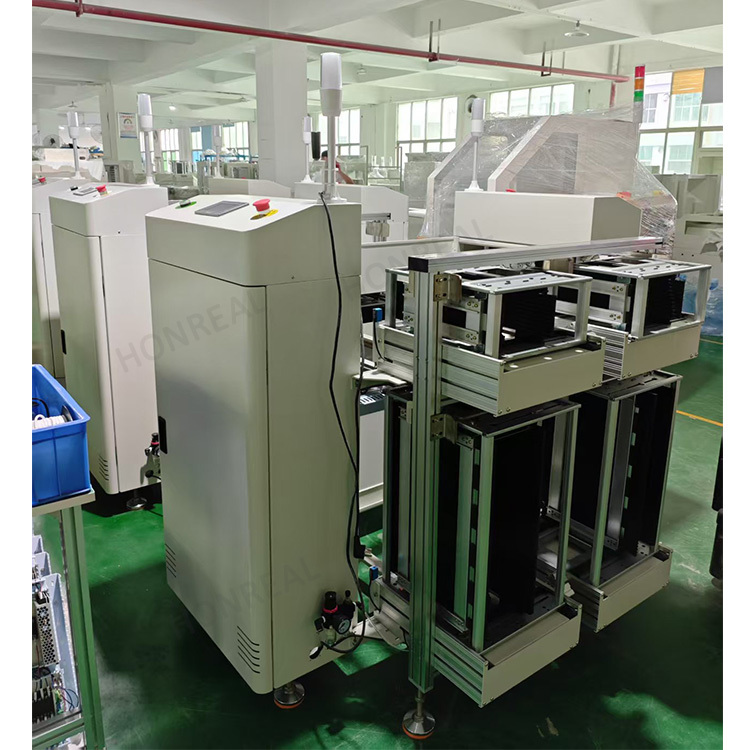

Производственный цех


Управление PLC SMT Автоматический PCB разгрузчик Двойной рельс после AOI испытательной машины 2

Управление PLC SMT Автоматический PCB разгрузчик Двойной рельс после AOI испытательной машины 3
