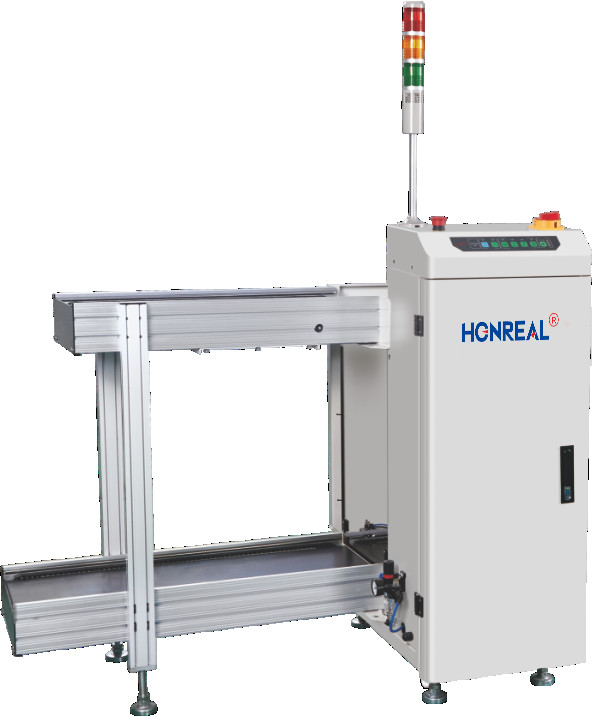

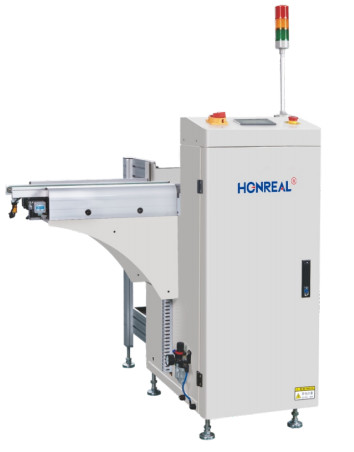

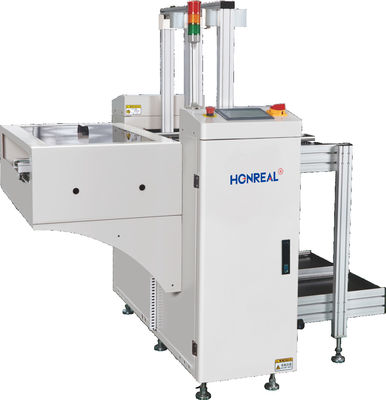

Настройка автоматического NG OK Pcb обрабатывающей машины для журналов с двумя треками с разгрузкой с SMEMA для сборочной линии SMT
Описание
Это оборудование используется для приема платы ПКБ производственной линии SMT,и он подходит для приема NG-карты и OK-карты после AOI позади машины для сварки с перетоком.
Особенности
1.Panasonic PLC + сенсорный экран управления, легко работать.
2- Дизайн с твердой структурой.
3Верхние и нижние воздушные зажимы обеспечивают точное расположение материала.
4Специальная конструкция газового пути гарантирует, что панель ПКБ не будет подтолкнута.
5- С сигналом СМЕМА.
|
Технические параметры
|
|
| Функция | Это оборудование используется за AOI, получая сигнал AOI,NG и OK PCB, автоматически хранящиеся отдельно. |
|
Толщина ПКБ
|
Min0,6 мм |
|
Номер журнала
|
Транспорт вверх: 1 шт., Транспорт вниз: 1 шт., (или на заказ) |
|
Выбрать шаг
|
1-4 ((10 мм шаговые пробелы) |
|
Время загрузки ПКБ
|
Приблизительно 6 секунд |
|
Время смены магазина
|
Приблизительно 30 секунд. |
|
Направление перевозки
|
Слева направо/справа налево ((необязательно) |
|
Высота транспортировки
|
900±20 мм ((или на заказ) |
|
Давление воздуха
|
4-6 бар, MAX30L/мин |
|
Электрическое питание
|
100-230В переменного тока (на заказ) однофазный, MAX 300В/А |
|
Спецификации
|
||||
|
Модель No
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Размер печатных пластин (L*W) | (50х50) ↓ 350х250) | (50х50) ↓ 455х330) | (50х50) ↓530х390) | (50х50) ↓530х460) |
| Размер машины (L*W*H) мм | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| Размер журнала ((L*W*H) мм | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Вес | 150 кг | 180 кг | 210 кг | 250 кг |
